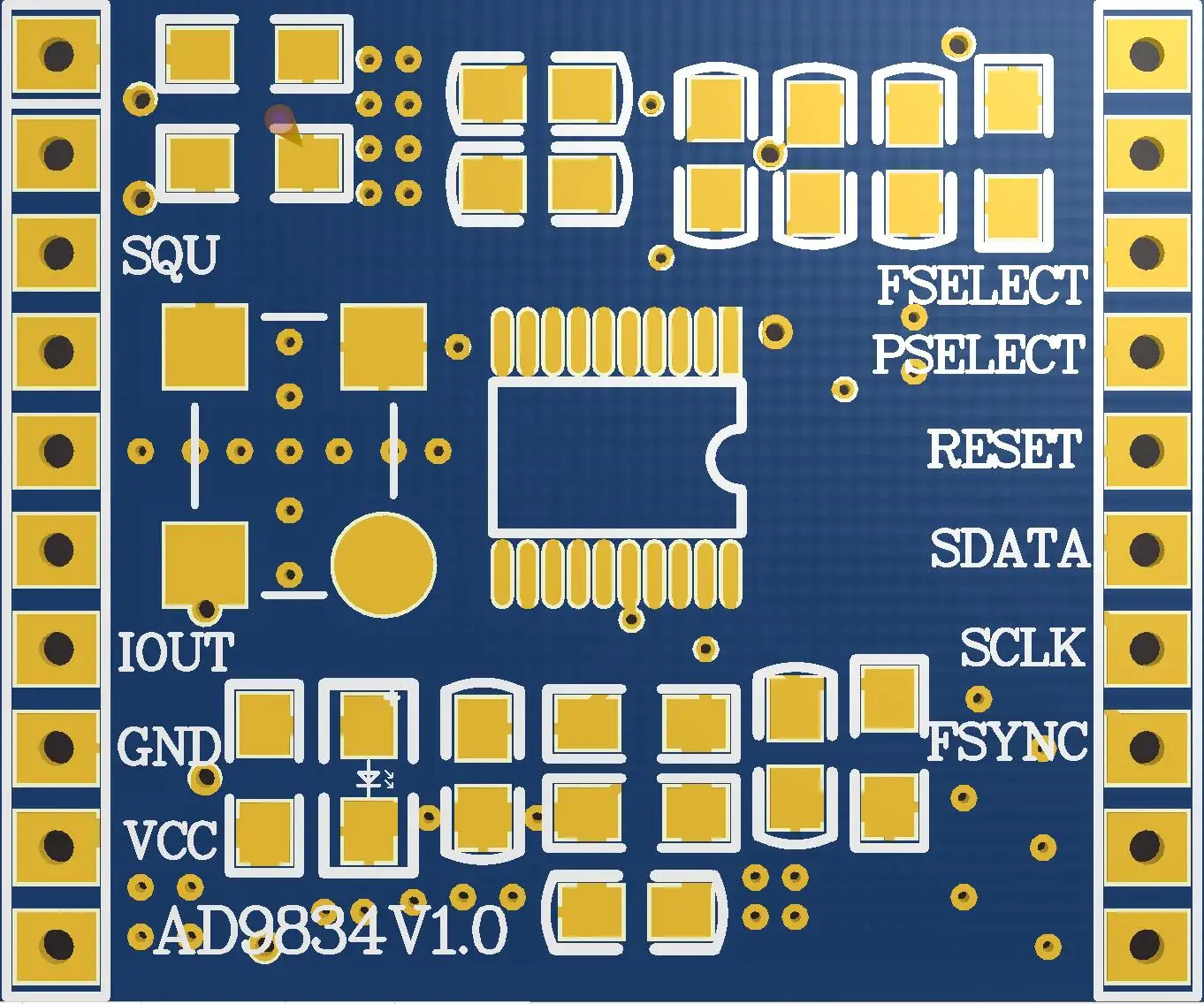

Модуль AD9834/Высокоскоростной модуль DDS/Синусоидальная волна/Треугольная волна/квадратная волна

Клиенты могут скачать демонстрационные видео:

Http://pan.baidu.com/s/1bnhGj8bAD9834Функциональный демо-видео

(После копирования ссылки, откройте его на веб-странице)

AD9834 в заказе будет отправлена модель функция

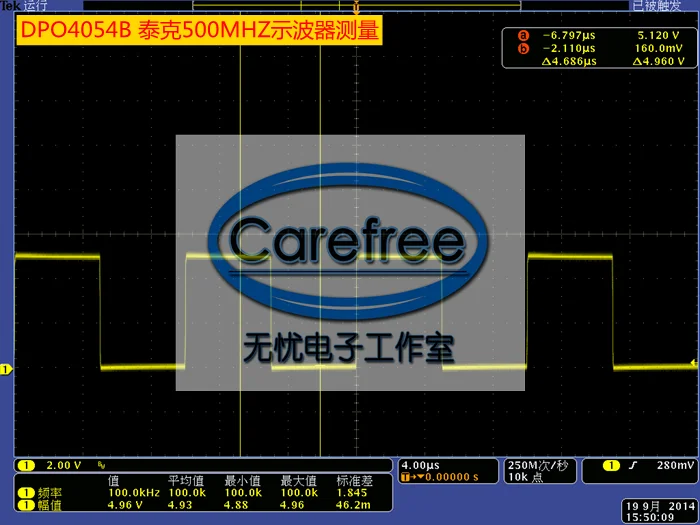

1. Выход трех сигналов, а именно Синусоидальная волна, треугольная волна и квадратная волна (рабочий цикл 50%, чип Интегрированный компаратор)

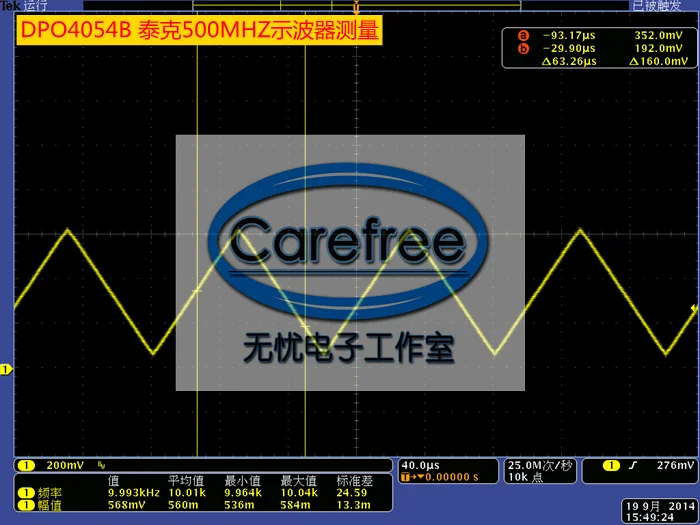

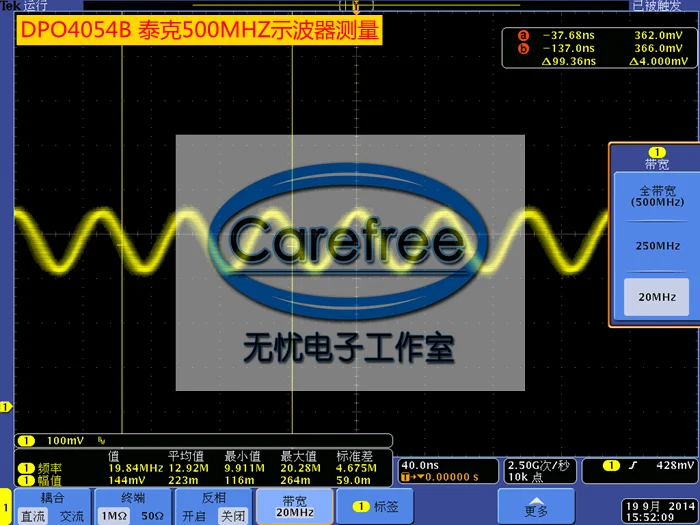

2. Максимальная выходная частота составляет 32,5 МГц (фильтр должен быть добавлен). Без встраиваемый фильтр, этот модуль Выводит сигнал 10 МГц, и тестовая фигура позже.

3. AD9834 поддерживает интерфейс SP1, который можно напрямую подключить к 51 микрокомпьютеру с одним чипом

4. Предоставьте 51 тестовую программа, которая может быть использована для регулировки частоты выходного сигнала и типа сигнала, нажав кнопку, и включает в себя другие программы тестирования MCU.

5. Этот модуль не содержит заднюю панель

6. В том случае, если клиент должен знать форма выходного сигнала, пожалуйста, обратитесь к приведенной сигнала схема после того, как в описании.

AD9834 введение

AD9834-это 75 МГц, низкомощное DDS устройство, способное производить высокопроизводительные синусоидальные и треугольная волна выходов. компаратор также интегрирован в чип для поддержки генерации квадратных волн для производства часов. когда напряжение источника питания составляет 3 в, энергопотребление составляет всего 20 МВт, что очень подходит для энергочувствительных приложений.

AD9834 обеспечивает функции фазовой модуляции и частотной модуляции. частотный регистратор составляет 28 бит; с тактовой частотой 75 МГц можно достичь разрешения 0,28 Гц. аналогично, с тактовой частотой 1 МГц, AD9834 может достичь разрешения 0,004 Гц. способ повлиять на частоту и фазовую модуляцию заключается в загрузке регистраторов через последовательный интерфейс, а затем переключении регистраторов через программное обеспечение или контактный разъем ffet/pchose.

AD9834 записывает данные через трехпроводной последовательный интерфейс. Последовательный интерфейс может работать с частотой до 40 МГц и совместим со стандартами DSP и микроконтроллера.

Устройство питается от 2,3 В до 5,5 В источника питания. аналоговые и цифровые детали независимы друг от друга и могут питаться от различных источников питания; например, AVDD может быть 5 В и DVDD может быть 3 В.

AD9834 имеет разъем питания (режим сна), поддерживает режим отключения питания от внешнего управления. неиспользуемые части устройства могут терять мощность, чтобы минимизировать энергопотребление. например, ЦАП может быть выключен при генерировании выходного сигнала часов.

Устройство упаковано с 20 pin TSSOP.

Применение

-Стимуляция частоты/Генерация сигналов
-Настройка фаз частот и модуляция
-Низкое энергопотребление RF/система связи
-Измерение жидкостей и воздушного потока
-Применение датчика: близость, обнаружение движения и дефектов
-Тестирование и медицинское оборудование
