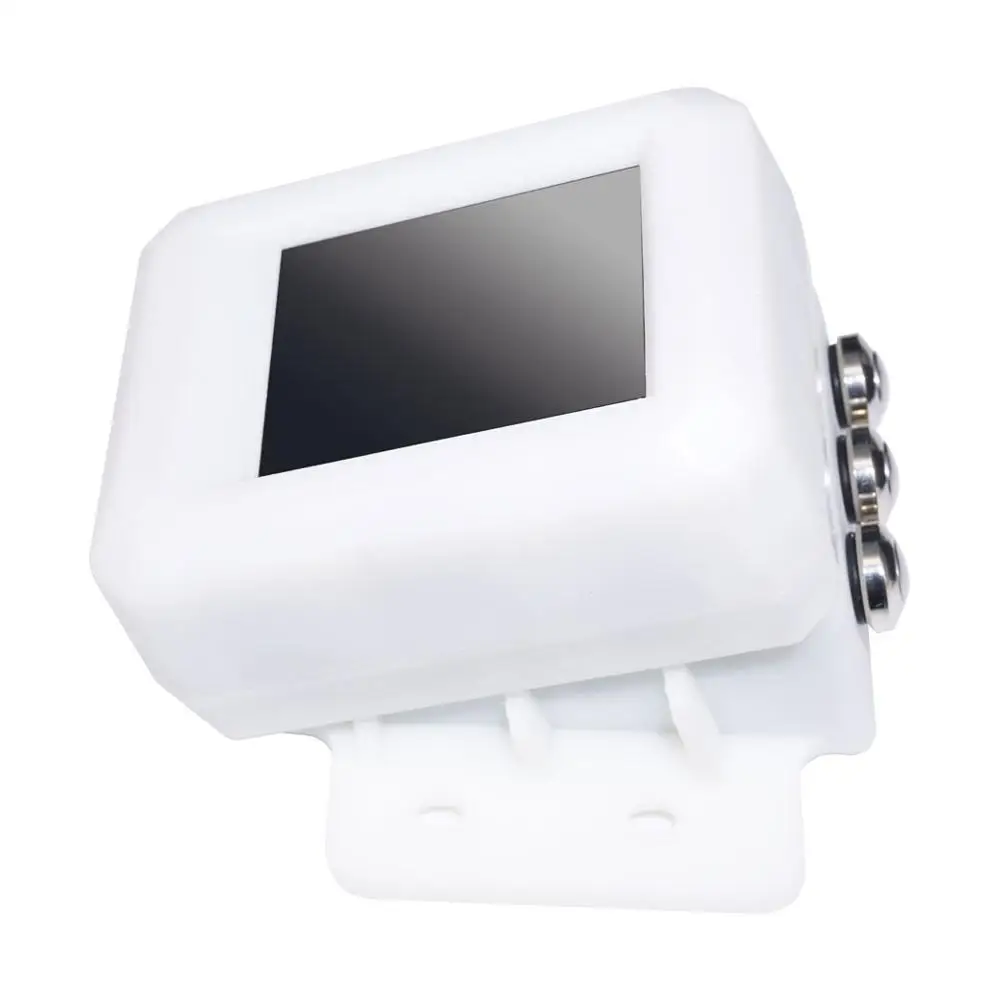

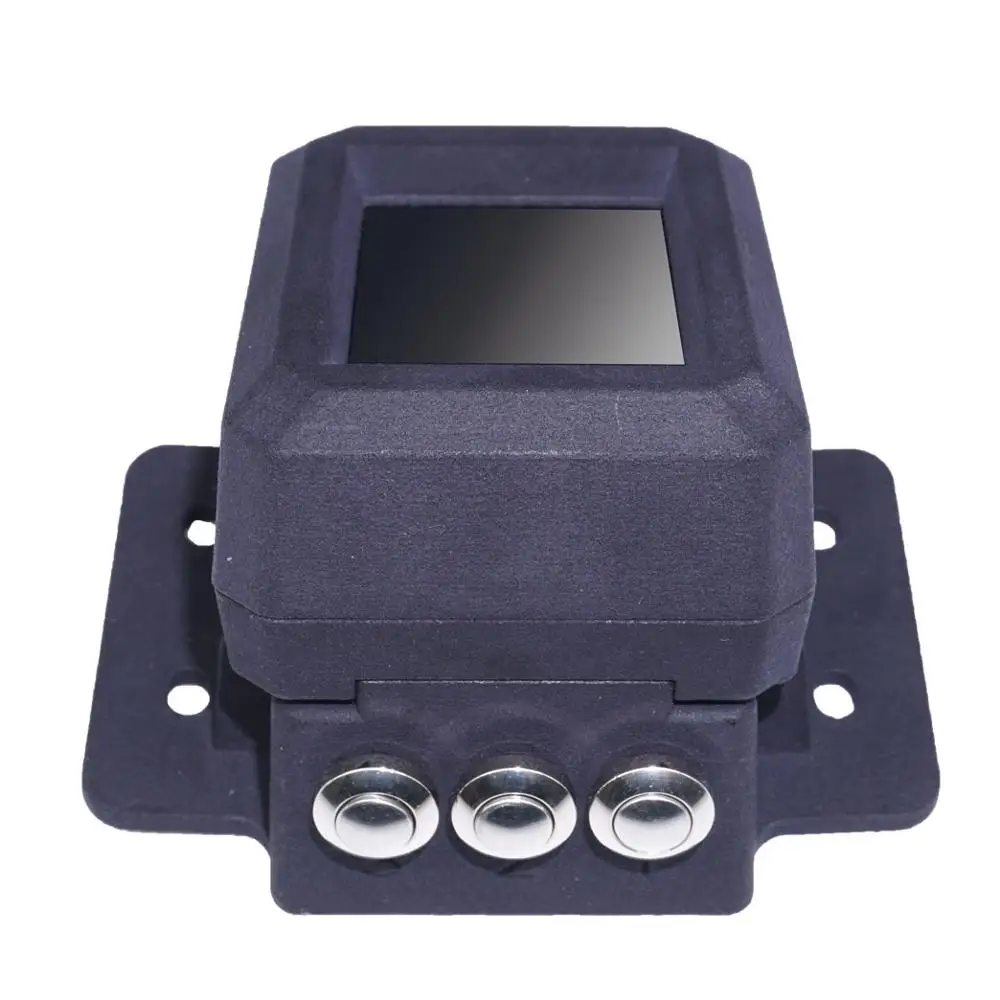

Модуль экрана TFT на базе DAVEga и VESC заменяет компоненты Flipsky

Описание

Совместимость с ESC на базе VESC Порт связи по режиму UART

По умолчанию Дисплей:

Скорость Текущий пробег и общий пробег

Процент емкости батареи, напряжение батареи на ячейку

Функция 3 кнопок Button1:

Быстрое нажатие для проверки параметров VESC, включая общее напряжение батареи, напряжение батареи на ячейку, емкость батареи, пробег.

Button2:

Нажмите в течение 3 секунд, чтобы очистить процент емкости батареи. (Для восстановления исходного значения требуется Перепрошивка программы).

Button3:

Нажмите в течение 3 секунд, чтобы очистить текущее расстояние и данные о скорости. (Для восстановления исходного значения требуется Перепрошивка программы).

Продукт вариант:

3,3 V 5 V FT232RL FTDI USB для ttl последовательный преобразователь модуль адаптера для Arduino

Продукт вариант:

3,3 V 5 V FT232RL FTDI USB для ttl последовательный преобразователь модуль адаптера для Arduino

Напоминание:USB-UART адаптер необходимо использовать TFT экран, если у вас его нет, пожалуйста, также Выберите выше вариант с FT232RL

Инструкция:

Исходная ссылка для этого проекта:Https://github.com/janpom/davega/tree/v0.3

Чтобы скомпилировать этот код, необходимо добавить функцию библиотеки «ILI9225.h»: нажмите «Проект», «Загрузка библиотеки», «Управление библиотекой», найдите «ILI9225», и установите его для компилирования.

Скорость передачи UART FSESC должна быть 115200

Данные по умолчанию, отображаемые на экране (скорость, пробег и параметры, необходимые для среднего напряжения батареи каждой ячейки), предварительно кодируются в программе, поэтому он должен быть рассчитан в соответствии с фактическим положением скейтборда. После изменения данных в исходном коде, прошивка модифицированной программы в нем.

Специальные операции

Параметры, необходимые для скорости: erpm, пары полюсов двигателя, зубцы шкива двигателя, зубья шкива колеса;

Параметры, необходимые для пробега: Тахометр, пары моторных полюсов, зубцы шкива двигателя, диаметр колеса;

Изменение параметров в файле "davega_config.h" в соответствии с вашим скейтбордом, в противном случае отображаемая скорость и маршрут будут неточными.

По умолчанию используется аккумулятор 12 S. Этот параметр повлияет на отображение среднего напряжения. Он может быть изменен в файле “davega _ config. h”, если вы не используете батарею 12 s. После быстрого нажатия на кнопку 3 емкость аккумулятора (мАч) в отображаемых данных рассчитывается в соответствии с количеством используемых VESCs. Например, если используются два VESCs, то изменяется количество VESC в “davega _ config. h ”файл на 2; если используется один VESC, то измените количество VESC на 1.
