Модуль gps Waveshare L76X мультигнсс поддерживает gps BDS и QZSS

Описание

Обзор

Это общий модуль GNSS, который поддерживает системы Multi-GNSS: gps, BDS и QZSS, с преимуществами как быстрое располагать, высокая точность, низкое потребление энергии, и так далее.

Особенности

Поддержка систем Multi-GNSS: gps, BDS и QZSS EASY™, технология предсказания самоотслеживания, помогает быстро позиционировать AlwaysLocate™, умный контроллер периодического режима для экономии энергии Поддерживает DGPS, SBAS (WAAS/EGNOS/MSAS/GAGAN) Baudrate коммуникационная плата интерфейса UART: 4800 ~ 115200bps (9600bps по умолчанию) Встроенный аккумуляторная литиевая батарея MS621FE, для сохранения ephemeris информации и горячих стартов 2 светодиода для указания рабочего статуса модуля Приходит с развитием ресурсов и руководство (примеры для Raspberry Pi/Arduino/STM32)

GNSS характеристики

Ремешок: gps L1 (1575,42 МГц), BD2 B1 (1561,098 МГц) Каналы: 33 отслеживания ch, 99 приобретение ch, 210 PRN ch C/код SBA: WAAS, EGNOS, MSAS, GAGAN Горизонтальное положение точность:Автономный: <2,5 мкэп Time-To-First-Fix @-130dBm (с поддержкой EASY™): Холодное начало: <15 с Теплый старт: <5 с Горячие старты: <1 с Чувствительность: Приобретение:-148dBm Отслеживание:-163dBm Повторное приобретение:-160dBm Динамические характеристики: Высота (макс.): 18000 м Скорость (макс): 515 м/с Ускорение (макс.): 4G

Общие характеристики

Связь интерфейс: UART Baudrate: 4800 ~ 115200bps (по умолчанию 9600bps) Скорость обновления: 1 Гц (по умолчанию), 10 Гц (макс) Протоколы: NMEA 0183, PMTK Напряжение питания: 5 В/3,3 В Рабочий ток: 11mA Рабочая температура:-40 ℃ ~ 85 ℃ Размеры: 32,5 мм x 25,5 мм

Аппликации

Слежения Отслеживание Система безопасности Промышленный кпк ГИС

Что на борту

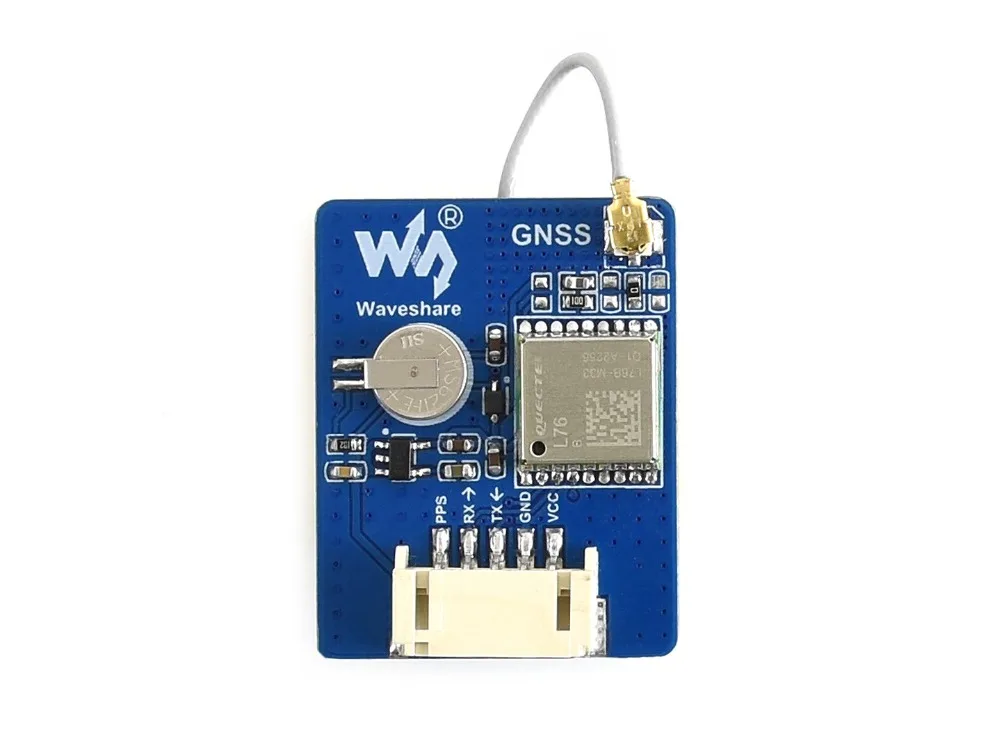

L76B модуль RT9193-33:Главный электрик Аккумуляторная батарея MS621FE Li:Для сохранения ephemeris информации и горячих стартов Керамика активная антенна Gps индикатор состояния Мощность индикатор PH2.0 5PIN разъем Антенна GNSS разъем Резервный режим wakeup jumper:Не паянный по умолчанию, Короткий Джемпер для выхода из режима резервного копирования

Разводка

Контактный нет.	Символ	Описание
1	VCC	Источник питания (вход 3,3 В/5 В)
2	GND	Дорожный
3	TX	Подключение к MCU. RX (направление сигнала: TX> MCU. RX)
4	RX	Подключение к MCU. TX (направление сигнала: MCU. TX> RX)
5	PPS	Gps индикатор состояния

Размеры

Ресурсов развития

Wiki:Www.waveshare.com/wiki/L76X_GPS_Module

Посылка содержание

Вес:0,02 КГ

Рекомендация

Для внутренней отладки мы рекомендуемBluetooth Мастер плата UARTИBluetooth ведомого плата UART, Поместите gps-модуль + подчиненный модуль возле открытого окна, затем подключите Главный модуль к ПК.
