Модуль MAX262 с программным управлением фильтр с низким уровнем пропуска с высоким диапазоном пропускания

MAX262 программируемый фильтр Модуль

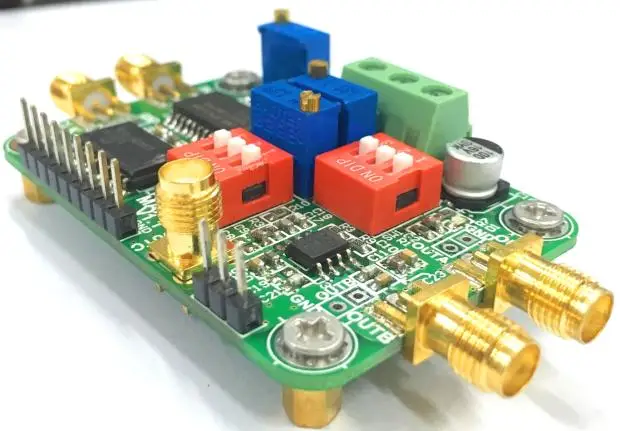

1. Краткое введение модуля

MAX262 является двухступенчатым универсальным коммутируемый конденсатор-фильтром CMOS, который может управляться микроконтроллером. низкий пропуск, высокий пропуск, полоса пропускания, полоса пропускания (Нотч) и полнопроходные конфигурации доступны без внешних компонентов. чип содержит два второго заказа, каждый из которых занимает 2-бит Рабочий режим управления слово, 6-bit несущая частота управляющее слово и 7-бит добротность управляющее слово. Коэффициент качества Q и частота центра независимо запрограммированы и не влияют на другие параметры фильтрации. независимый конец ввода часов каждого фильтра может быть подключен к кристаллу, сети RC или внешние часы генератора (например, сигнал квадратной волны, генерируемый источником сигнала, микрокомпьютер с одним чипом, FPGA и т. Д., Который может составлять программируемый фильтр).

По сравнению с MAX260 и MAX261, MAX262 имеет меньшее соотношение частоты часов к центральной частоте FCLK/f0, которые можно использовать в различных системах, таких как mu-p Регулируемый фильтр, адаптивный фильтр, анти-ализирующий фильтр, цифровая обработка сигнала (DSP), PLL, анализ сигнала и т. Д.

Основные особенности модуля заключаются в следующем:

(1) Функция: он может осуществить 4 или 2 заказа низких частот, полосовых частот, высоких частот, стоп-сигналов (выемка волны) и фильтрацию всех частот соответственно.

Примечание:

(1) 5 типов фильтров не могут быть выходными одновременно, удельный выход типа фильтра, может быть выбран через кодовый переключатель на модуле.

Частота среза (Центральная частота), значение коэффициента качества Q и рабочий режим фильтра должны быть запрограммированы внешним микроконтроллером.

(2) Рабочая частота: диапазон рабочих предельных частот модуля составляет около 1 Гц ~ 100 кГц, среди которых чем больше слово контроля качества, тем меньше рабочая частота. Рабочая частота также зависит от типа фильтрации и режима работы.

(3) Напряжение питания: ± 5 В

(4) входной и выходной интерфейс принимает две формы, одна-контактный интерфейс, другая-интерфейс SMA, по умолчанию используется интерфейс SMA.

2. Модуль интерфейса

Схема интерфейса модуля показана на рисунке.
