Модуль мультипликатора AD835 миксер широкополосная Модуляция и Демодуляция

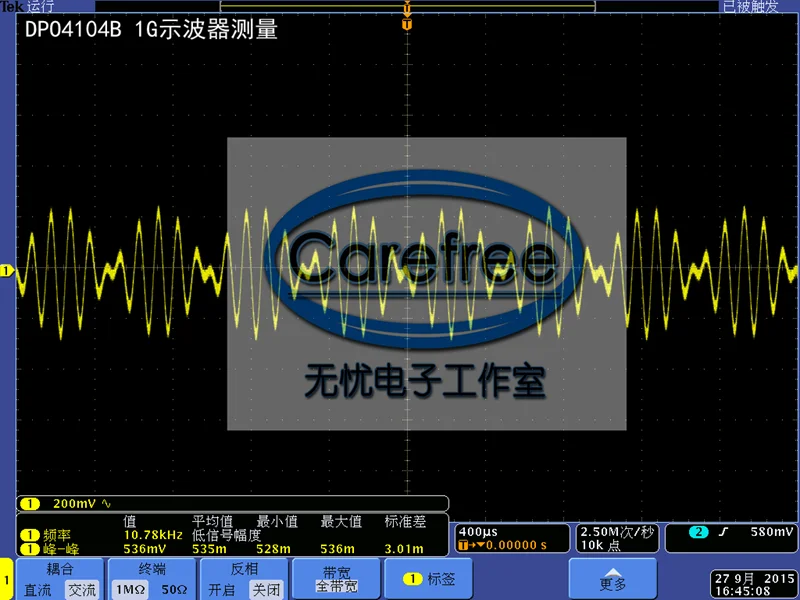

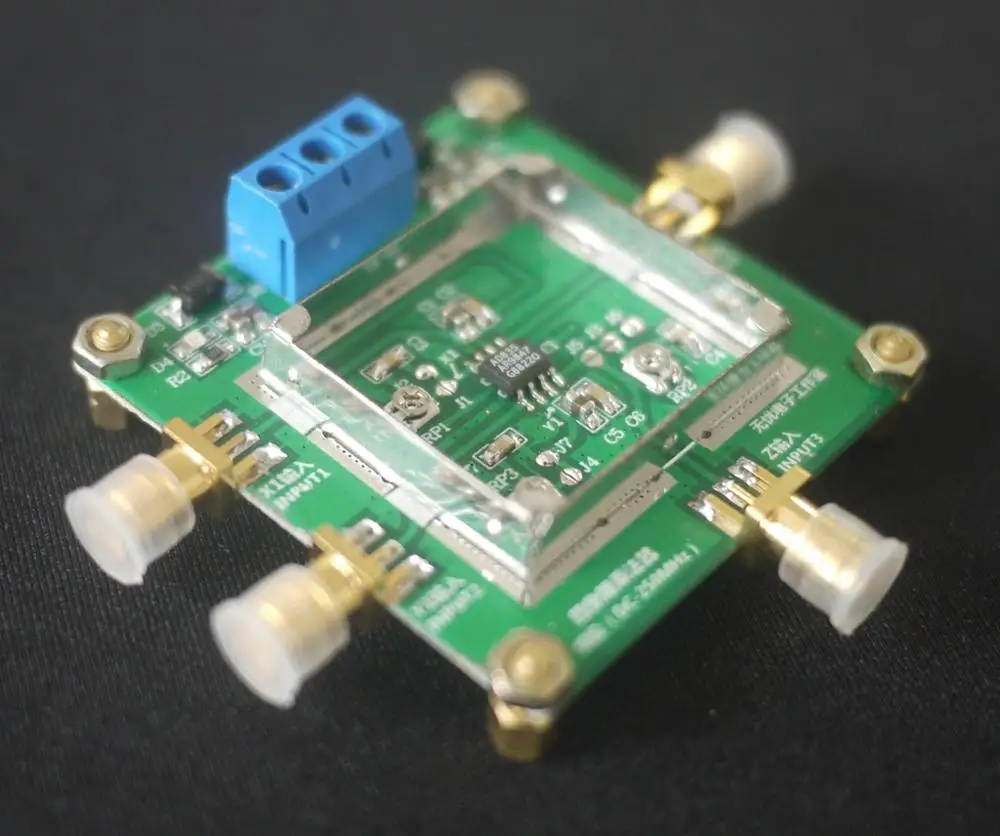

Опишите детали выше точки продажи, привлекая aFirst, применение продукта:AD835-это первый одночиповый 250 МГц четырехквадрантный аналоговый мультипликатор напряжения-выход с полномасштабным (1 В до + 1 В) время подъема до падения 2,5 НС (с использованием стандарта 150 Ω RL) с 0.1% временем, как правило, 20 нс. Дифференциальные входы размножения x и y, а также входные данные z являются высокими импедансами входного сигнала (100 кОм 2 ПФ). Низкое выходное напряжение w обеспечивает ±2. 5 В, а выходное приводы минимум 25 Ом. Шум продукта чипа AD835 очень низкий (50 нВ/ГГц), значительно превосходит более ранние продукты. AD835 не только имеет превосходную производительность скорости, но и прост в использовании и богаты функциями. Основные области применения: Высокоскоростное увеличение, деление, квадратное управление; широкополосная Модуляция и Демодуляция; обнаружение и измерение фаз; синусоидальное увеличение частоты; Контроль усиления видео и киинг; усилитель управления напряжением и фильтр. Он имеет экранированный корпус и диод защиты от обратного хода.Во-вторых, физическая карта продукта: nd предоставляет доверие Вашим возможным клиентам.

В-третьих, техническими показателями1, Напряжение питания: +-5 в постоянного тока (типичное значение тока 5 мА)2. Рабочая частота: DC-250MHZ; Входное и Выходное сопротивление: 50 Ом; диапазон входного сигнала: +-1VPP3. Формула мультипликатора: W = (X1-X2) * (Y1-Y2) + ZВ-четвертых, различные конфигурации приложенийТак как AD835 является четырехквадрантным аналоговым мультипликатором, формула: W = (X1-X2) * (Y1-Y2) + Z; соответствует значку Примечание.Есть два варианта для X2: короткое замыкание J2, X2 = 0, когда J1 отключен; короткое замыкание J1, X2 = значение напряжения, регулируемое потенциометром RP1 при отключении J2, В этом случае сигнал X2 может быть вычтен, X1-X2 сигнал постоянного тока, указанный в сигнале, также может добавить компонент постоянного тока к сигналу X2;Есть два варианта Y2: короткое замыкание J7, Y2 = 0, когда J4 отключен; Короткое замыкание J4, Y2 = значение напряжения регулируется потенциометром RP3, когда J7 отключен, в этом случае, Сигнал Y2 может быть вычтен, Y1-Y2 сигнал постоянного тока, указанный в сигнале, также может добавить компонент постоянного тока к сигналу Y2;Есть три режима ввода сигнала Z: короткого замыкания J5, когда J3 J6 отключен, Z является входным сигналом Z снаружи; когда J3 коротковат и J5 J6 отключен, z-это значение напряжения, отрегулированное блоком RP2; Короткое замыкание J6, отключение при J5 J3, Z сигнал = 0.По умолчанию X2 = Y2 = Z2 = 0.Применение:1, высокоскоростное увеличение, деление, квадратное управление2. Широкополосная Модуляция и Демодуляция3. Обнаружение фаз и измерение4, Синусоидальная частота удваивается5, Контроль усиления видео и управление ключом6, программируемые усилители и фильтры управления напряжением5. Частичная форма смешивания (обратите внимание на воздействие компонентов постоянного тока на модуль)Рис. 1,0 вход X1 = 10 кГц (1VPP); Y1 = 1 кГц (1VPP); X2 = Y2 = Z2 = 0; W Выходная измеренная форма сигнала (AM перемодуляция)
