1 обзор

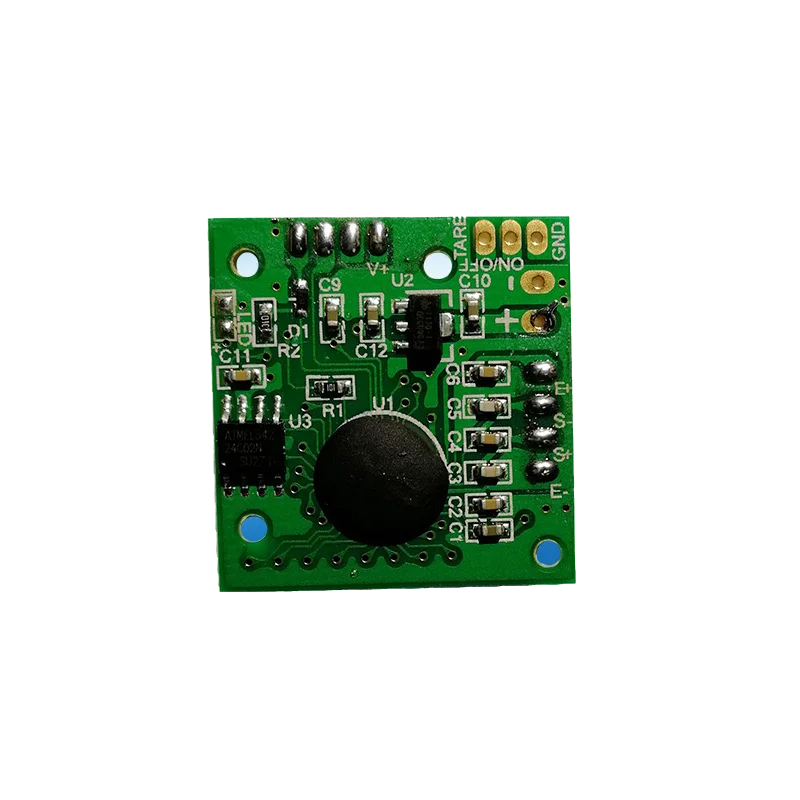

Весовой модуль BT359A изготовлен из высокоинтегрированной схемы, которая может преобразовывать слабый весовой сигнал в стандартный цифровой сигнал и отправлять интерфейс uart на другие центральные блоки управления. Является экономически эффективным продуктом, специально разработанным для потребностей в взвешивании умной бытовой техники.

2. Технические характеристики

Питание: от 4 до 12 В

Рабочая температура:-20 ~ 50 ℃

Максимальная влажность: 90% R.H без конденсации

Потребляемая мощность: около 10 мВт (включая датчик);

Размер печатной платы: (длина) 60 мм * (ширина) 50 мм * (высота) 3 мм

Нулевой диапазон регулировки:-0,3 ~ 0,3 мВ

Входной диапазон:-5 мВ ~ 5 мВ

Скорость преобразования A/D: 16/сек

Нелинейность: 0.01% Ф. С.

Дрейф усиления: 100 ppm/℃

A/D Разрешение: 1/200000

Максимальная точность измерения: 1/50000

Интерфейс связи: RS232/uart интерфейс/3 V ttl

3. Методы работы

Взвешивание: после включения питания нормально, индикатор состояния мигает и может работать нормально. Такие функции, как получение веса тока, калибровка и таринг через Инструкции;

Операция тары: мастер отправляет команду тары в Модуль взвешивания, и Модуль взвешивания вернет нулевое значение в это время. При снятии веса тары Модуль взвешивания вернет значение тары с отрицательным знаком.

4. Протоколы и форматы связи

Параметры связи RS232: скорость передачи данных 9600, без четности, бит данных 8, стоп-бит 1
