Описание

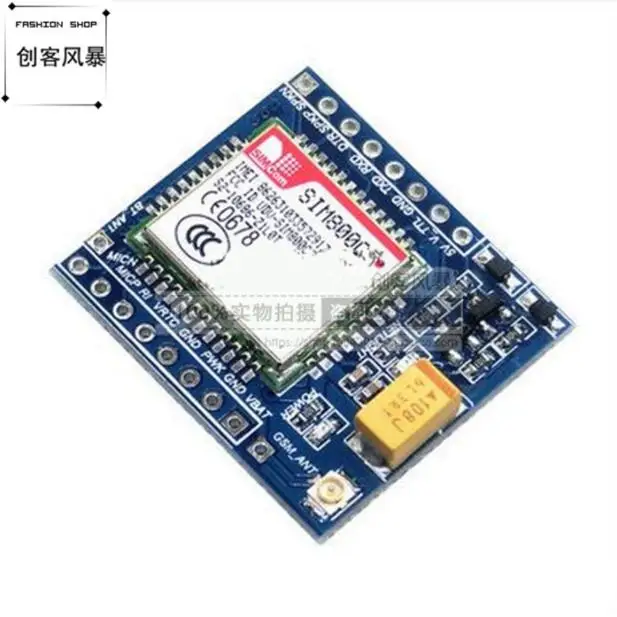

Описание продукта:
Вход питания: DC5V или получить VBAT и GND от литиевого аккумулятора.
Поддержка MCU уровень: 5 V/3,3 V ttl логики
(Например, обычный 51 и arduino 5 В, STM32 3,3 В)
Использование антенны: интерфейс IPEX антенна, может использовать версию PCB антенны или антенна IPEX-SMA-Chili
Описание контакта:
5 В: контактный источник питания, может только входить DC5V, используется для подачи питания на плату.
V_TTL: 5 В/3,3 В основного напряжения контрольной платы (в зависимости от количества V ядер используется микроконтроллером). Этот штырь используется для преобразования TXD и RXD платы модуля GSM в соответствующую логику ttl.
Заземление: сила земли
TXD: модуль последовательного порта передачи pin, уровень ttl (не может подключаться непосредственно к RS232 уровня)
RXD: модуль последовательного порта приема pin, уровень ttl (не может напрямую подключаться к RS232 уровня)
DTR: подготовка терминала данных
SPKP: основной аудиовыход
SPKN: основной аудиовыход
Микрон: основной аудиовход
Микросхема: основной аудиовход
Ри: звенящий наконечник ядра
VRTC: внешний штыревой Контакт Аккумулятора RTC
Заземление: сила земли
PWR: потянув Этот штырь, можно включить или выключить модуль.
Заземление: сила земли
VBAT: вход литиевой батареи, 3,3 v-4,4 v
Отгрузочная ведомость:
Модуль SIM800C GSM GPRS * 1
Штыревого разъёма * 2
Характеристики
- Бренд
- MEIBAI
- Упаковка
- Да
- Габаритные размеры
- new
- Предназначение
- MP3 плеер
- Номер модели
- new
