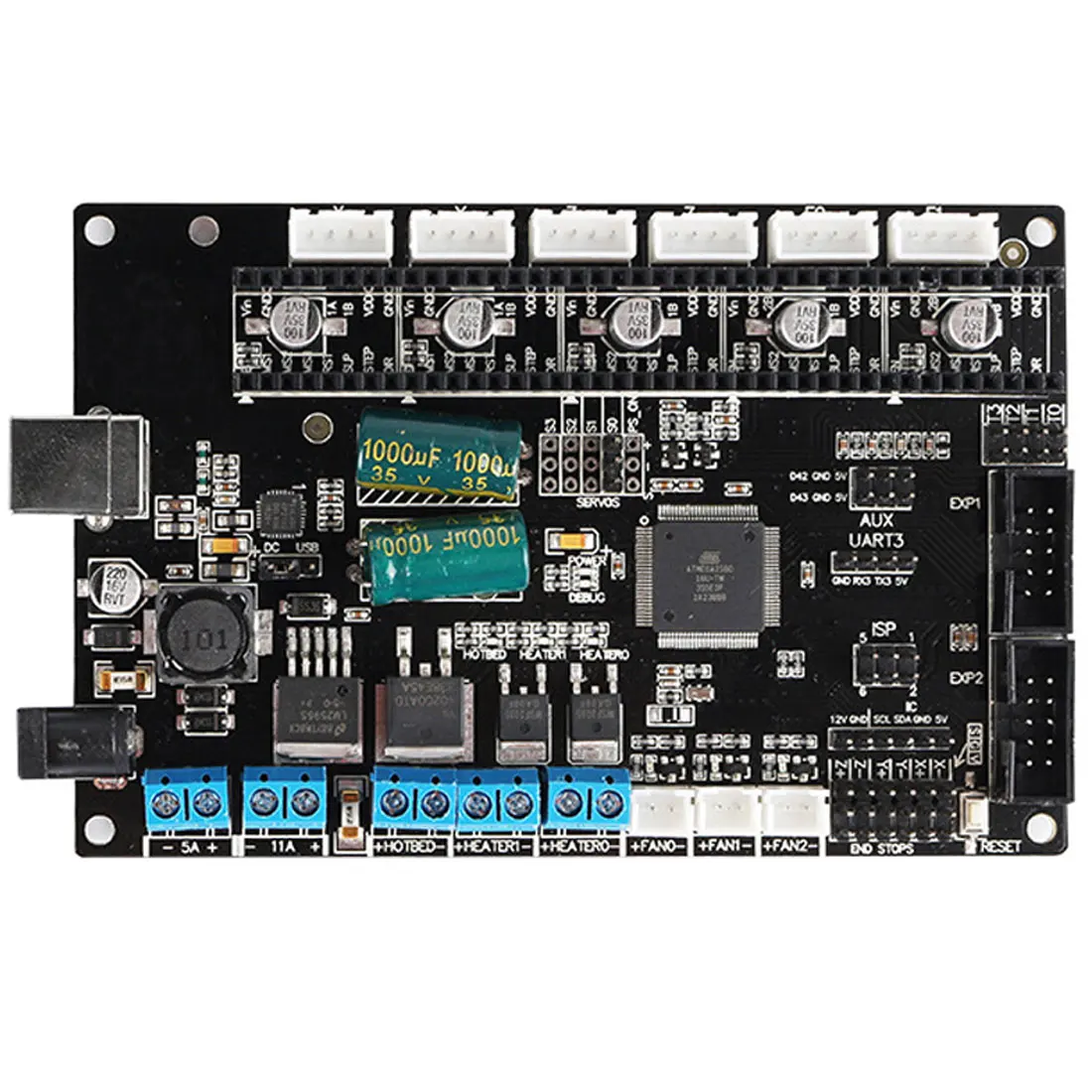

Motherboard for RepRap Main board Compatible for Mega 2560& RAMPS 1.4 4 Layers PCB Controller Board

Описание

Отличительные черты товара:
1, простой в установке:
Интегрированный с мощной функцией Mega2560 + ramps 1,4 kit, отлично уменьшает проблему проводки, более удобное подключение и более стабильное.
2, удобно использовать:
Материнская плата поддерживает LCD2004 и LCD12864 без использования адаптера, и есть два варианта для основной платы питания,
Вы можете выбрать подключение источника питания постоянного тока или непосредственно с терминала, это удобно использовать.
Он использует чип CP2102 как последовательный порт, связь, связь не только стабильная,
Но также Избегайте повторной установки драйвера (при замене традиционной платы 2560 будет увеличен порт «COM»,
Таким образом, в то время как те люди, которые должны пакетный тест на покупку, «COM» увеличивается до определенного значения, не может загрузить проблему прошивки.)
3, отличная совместимость:
Прошивка может использовать ту же конфигурация, что и ramps1.4, прошивка marlin, которая работает в Mega2560 + ramps 1,4 комплектах может непосредственно работать в плате TriGorilla.
4, входное напряжение на супер широком диапазоне, защита от короткого замыкания:
Он принимает пошаговую схему постоянного тока и восстанавливаемый предохранитель для защиты от короткого замыкания, улучшая MEGA2560 платы Тяжелая проблема нагрева,
Разрешение любого источника питания от 10 V-30 V.
5, поддержка до 5 водителей двигателя, поддержка A4988/DRV8825/TMC2100 драйвер:
Схема привода двигателя не Интегрируется на печатной плате. Вы можете изменить любой драйвер шагового двигателя, который вам нужен, проще в эксплуатации (поддержка драйвера A4988/DRV8825/TMC2100). богатый порт расширения: он сохранил SERVO, UART, IIC расширение, так что вы можете использовать его, чтобы воплотить в жизнь автоматический регулятор уровня, управление сенсорным экраном смарт-контроллер, управление беспроводным модулем и обнаружение поломки и т. Д.

Описание продукта:
Особенности:
Продукт является интегрированной основной платой, которая интегрирована с мощной функцией Mega2560 + ramps 1,4 на основе программного обеспечения и оборудования и имеет больше премиальных функций;
Обтекаемые интерфейсы эффективно избегают ненужных проблем и мощности, чем Ramps 1,4 + Mega2560,
Это многофункциональное электронное решение для Reprap Mendel Prusa и других устройств с ЧПУ.
Параметры:
Главный чип управления: ATMEGA256016AU
Входная мощность: 10 В ~ 30 в
Ток холостого хода: 35mA±5mA
Драйвер шагового двигателя: 5 каналов Макс
Управление выходом горячей кровати: 1 канал
Управление выходом с подогревом: 2 канала
Управление выходом под током: 3 канала
Размеры: 125 мм x 82 мм
Широкое применение
Широко используется в 3D принтерах, например, Kossel, Prusa i3, corexy и т. Д.
Комплектация: 1 комплект основной платы:
(1 x материнская плата

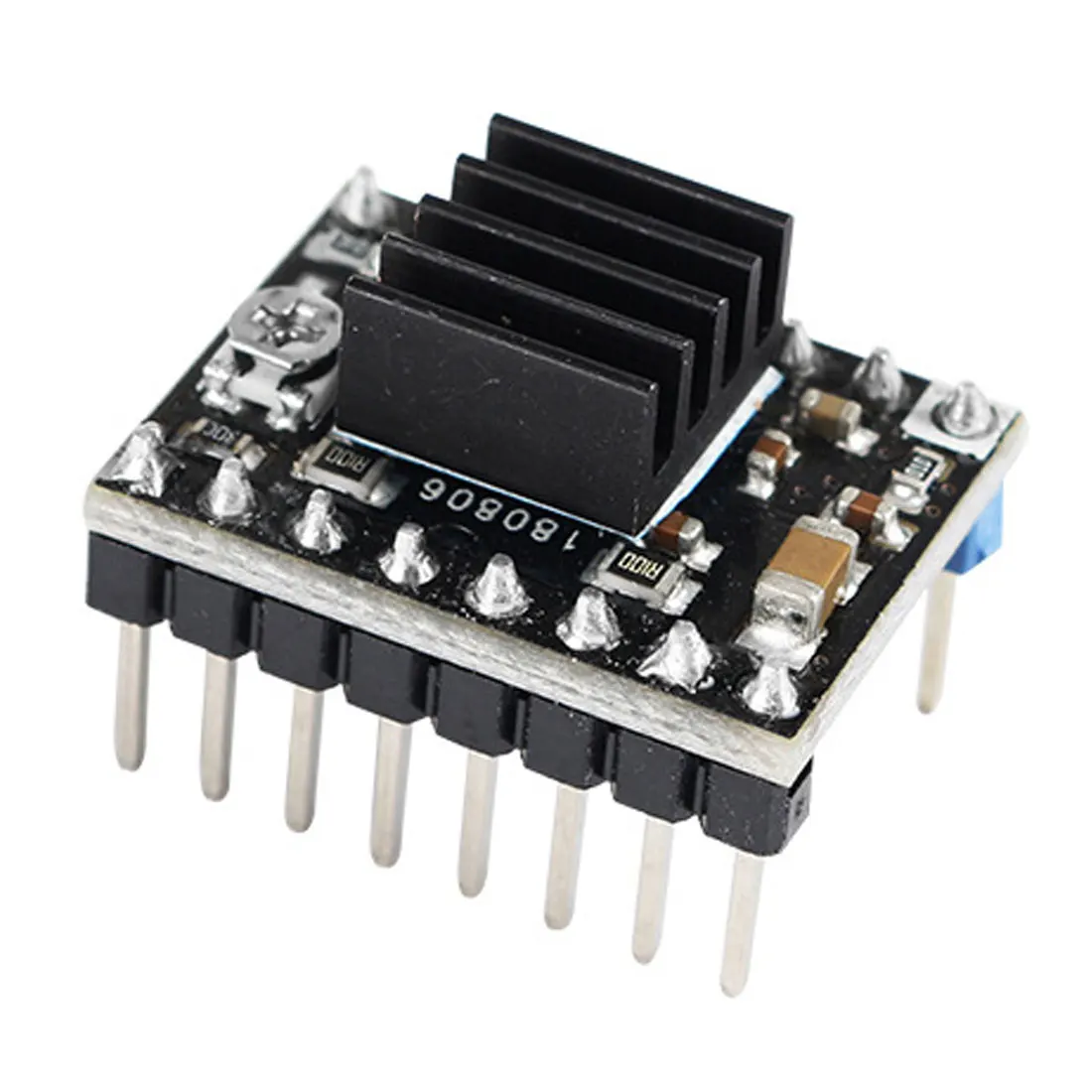

1 x A4988 драйвер
5 х теплоотвода
USB кабель (1 шт.);
1 х отвертка)
Инструкции по уходу за изделием
Мощность порт:
Как показано на рисунке, есть два варианта питания материнской платы, выберите один из них в соответствии с вашими потребностями.
