Купить MPG CNC 6 Axis Mach3 ручной импульсный генератор с координатами дисплей Маховик

Описание

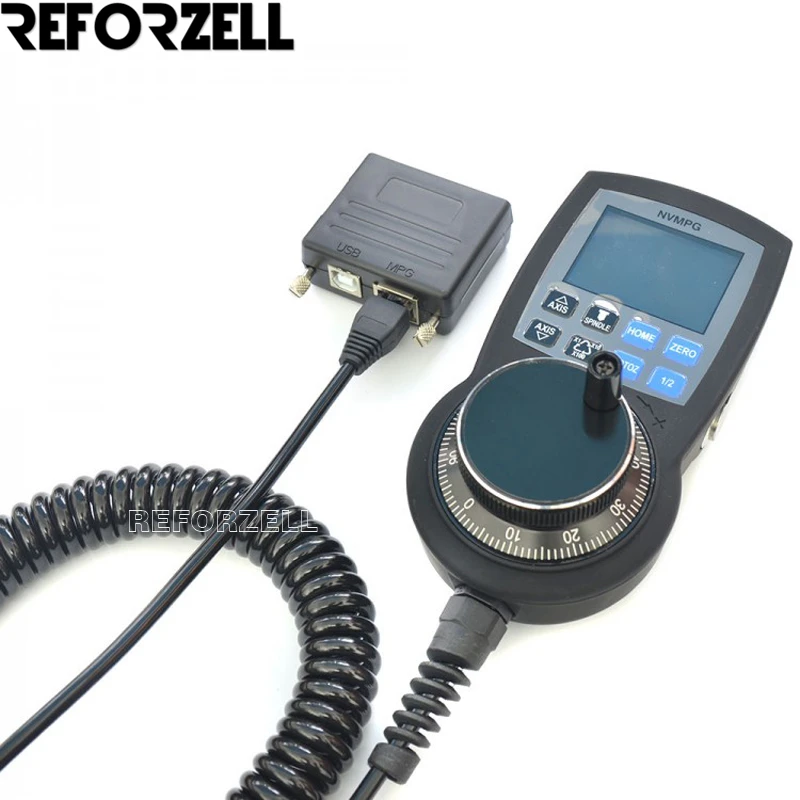

MPG ручной импульсный генератор с маховиком

Посылка включает в себя:

-1 х ручной импульсный генератор

Этот MPG имеет экран и 10 кнопок. На экране отображаются координаты и некоторые другие параметры. И пользователь может изменить ось и скорость по кнопкам. Также есть несколько других функций, например, ZERO/GOTO0/HOME на кнопках. Кодировщик NVMPG такой же, как и общий MPG. Но выбор оси и скорости используется USART порт вместо общего порта.

Серийный Порты и разъёмыВерсия Может быть подключен к управляющие карты движения через кабель-удлинитель, такой какNVEM3, NVEM4, NVEM5, NVEM6, NVUM3, NVUM4, NVUM5, NVUM6. Если не используйте Удлинительный кабель, последовательный порт может подключиться кUC300,EC300, EC500.

Параметры Особенности:

1) Высокая производительность, низкие цены

2) 2,2 'TFT экран

3) 10 кнопок

4) Напряжение 5VDC

5) 8 проводных линий управления

6) на экране отображаются 6-осевые координаты/сброс/FRO/SRO/SJR/шпиндель

Внешний вид и размер:

Размер изделия 150*75*35 мм

MPG CNC 6 Axis Mach3 ручной импульсный генератор с координатами дисплей Маховик

Уведомления и Предупреждение:

Не допускайте попадания в дождь, это вызовет короткое замыкание.

Пожалуйста, используйте правильный источник питания и двигатель.

Обратите внимание на подключение источника питания. Отменить обратное подключение источника питания

Конфигурации и применение:

Кнопка 1 (Пуск): после загрузки кода G Нажмите эту кнопку для запуска кода G.

Button2 (ось & uarr;):

Button3 (AXIS↓): AXIS & uarr; и AXIS↓ 2 кнопки для изменения активной оси. Каждая ось имеет блок над меткой оси. Активный axis' блок желтый, и неправильный axis' блок черный.

Вы можете заметить цвет блока при смене активной оси.

Button4 (шпиндель): Откройте или выключите шпиндель.

Button5 (X1/X10/X100): изменение скорости MPG, скорость MPG отображается на экране.

Button6 (HOME): Нажмите эту кнопку, делая машину, чтобы найти свою машину нулевого порта. Если установлена активная ось, например, X, Нажмите эту кнопку, чтобы найти X axis' машина нулевой порт. Или если у вас нет активной оси, Нажмите эту кнопку, чтобы найти все машины Axes нулевой порт.

Button7 (GOTOZ): кнопка is делает машину, чтобы перейти к заготовке нулевого порта. Метод относится к кнопке 6.

Button8 (ноль): нажмите на эту кнопку, делая токовые координаты до 0. Метод относится к кнопке 6.

Button9 (1/2): нажмите на эту кнопку, делая текущий координат наполовину. Метод относится к кнопке 6.

Button10 (сброс): Эта кнопка является функцией сброса.
