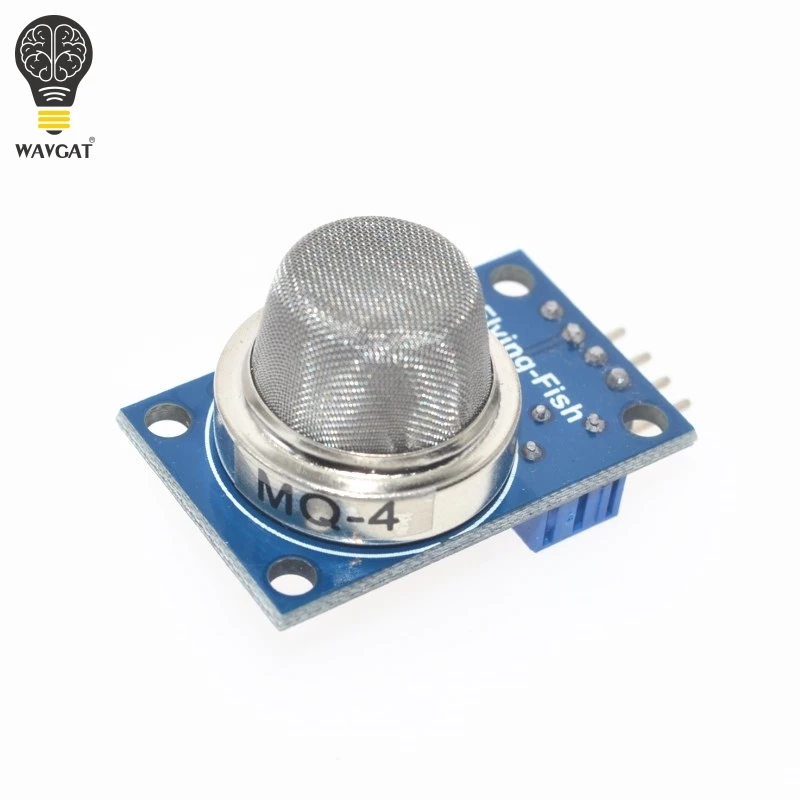

MQ-4 газа метан модуль датчика MQ4 для arduino

MQ-4 Сенсор Описание:

MQ-4 чувствительный материал датчика газа используемый в чистой проводимости воздуха ниже диоксида олова (SnO2). Когда датчик присутствует в среде, в которой горючий газ, проводимость датчика увеличивается с концентрацией горючих газов в воздухе. С помощью простой цепи можно преобразовать в изменение проводимости концентрации газа с помощью соответствующего выходного сигнала. MQ-4 датчик газа метана для высокой чувствительности, пропан, Бутан и имеет хорошую чувствительность. Датчик может обнаруживать множество легковоспламеняющихся газов, особенно природного газа, является недорогими датчиками для различных применений.

Для домашнего или заводского метана газа, природного газа и других устройств мониторинга для испытания природного газа, метана 300 до 10000 ppm;

Модуль Особенности:

1, использование высококачественного двухпанельного дизайна, с индикатором питания и инструкциями по выходу сигнала ttl;

2, с выходом DO switch signal (ttl) и аналогового сигнала AO;

3, ttl выход действительного сигнала низкий. (Когда выходной светильник низкого сигнала может быть напрямую подключен микроконтроллер или релейный модуль)

4, аналоговое выходное напряжение, чем выше концентрация, тем выше напряжение.

5, метан, природный газ имеет лучшую чувствительность обнаружения.

6, есть четыре винтовых отверстия для легкого позиционирования;

7, Размеры изделия: 32 (Д) * 20 (Ш) * 22 (В)

8, с долгим сроком службы и надежной стабильностью

9. Характеристики быстрого отклика и восстановления

Электрические свойства:

Входное напряжение: 5 в пост. Тока мощность (ток): 150 мА

Выход: ttl цифровой 0 и 1 (0,1 и 5 В)

AO ток на выходе: 0,1-от 0 до образования легкой пены. 3 V (относительно чистым), что является самым высоким показателем концентрации напряжения на возраст приблизительно от 4 V

Специальное примечание: датчик работает, должен греться около 20 с, измеренные данные становятся стабильными, температура датчика-это нормальное явление, потому что внутренний нагревательный провод, если жарко не нормально.
