MsOS_TMC262 демонстрационная обучающая доска MsOS STM32 макетная плата TMC262 плата драйвера комбо

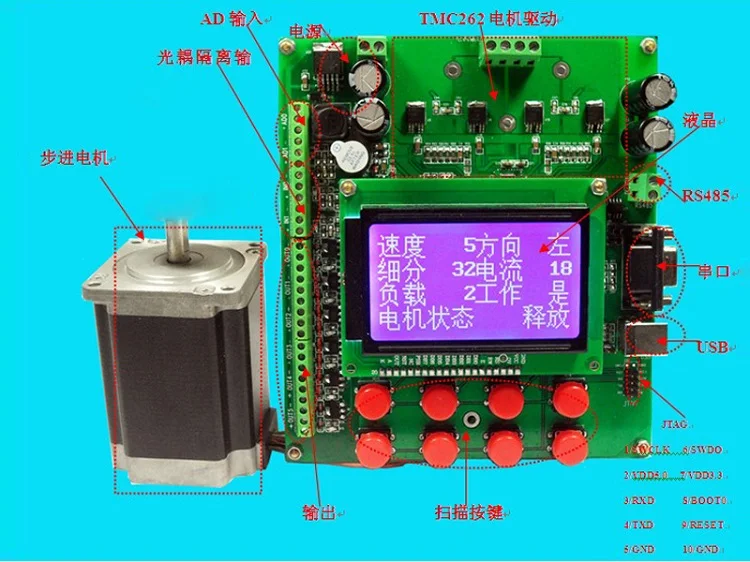

MsOS_TMC262 DEMO имеет следующие функции:

1,7-40vdc источник питания (через импульсный источник питания AP1501 для уменьшения напряжения до 5VDC; затем напряжение стабилизируется до 3.3VDC через AMS1117, трехклеммный стабилизатор напряжения чип, для питания каждой функциональной схемы демонстрационной платы;

2,1 канал TMC262 управления приводом двигателя;

3,2 оптический соединитель изолированный цифровой вход;

4,6 выход (6 преобразование уровня вывода, каждый выходной порт управления подключен к обычному ЦП таймеру, может быть осуществлен PWM контрольный выход и сравнение выход;

5,2-way 12-бит AD вход (ток или выборка напряжения);

6, 12-bit высокой точности Опорное напряжение (REF196);

7. Принимает активный кварцевый генератор для обеспечения справочной частоты, которая является стабильной и надежной;

8,2*4 кнопки сканирования;

9. Интерфейс связи RS485;

10. USB выходной интерфейс (USB функция ARM chip принимается);

11, DB9 последовательный порт (с помощью чипа RS232);

1212864 ЖК-дисплей;

13. Функция зуммера;

15, последовательная однолинейная отладка (SWD) и интерфейс JTAG, загрузка и отладка последовательного порта.

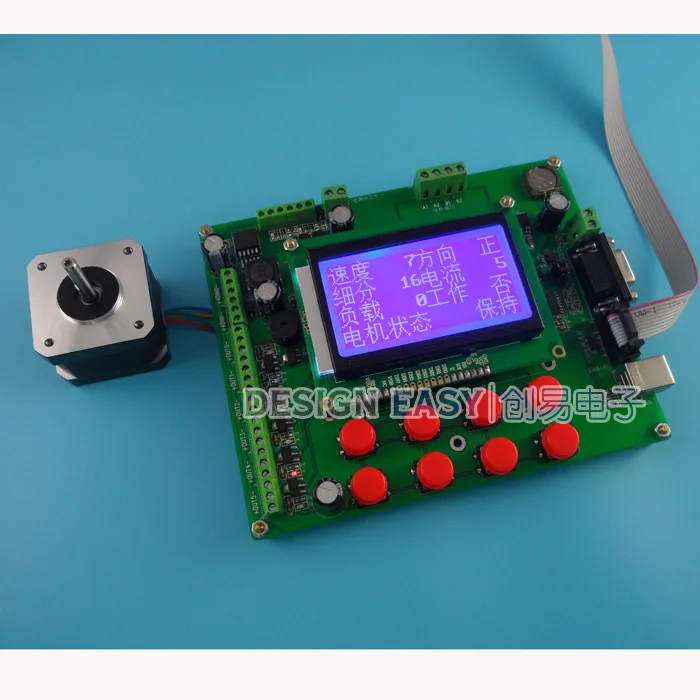

MsOS_TMC262 DEMO использует микроконтроллер STM32F103R8T6 как основной чип управления, простой дизайн, прост в изучении и использовании.

Детальная демонстрация работы можно увидеть на видео: http://v.youku.com/v_show/id_XNzI1NzY1NDc2.html?Qq zanu-pf-to = PCQQ. Группа

Полный комплект msOS_TMC262 DEMO включает в себя:

1. Демонстрационная плата MsOS_TMC262

2,12864 ЖК-дисплей экран

3. USB адаптер последовательного порта Chuangyi

4. Одна женская головка 10pin провода для клаксона

Материалы программного обеспечения включают: msOS_TMC262 DEMO board часть функций процедуры, инструменты для загрузки, серийный инструмент отладки.

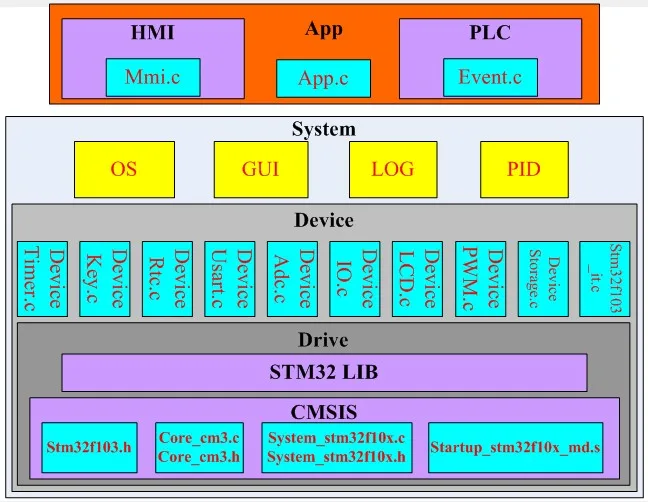

Архитектура программного обеспечения:
