MSP430 макетная плата 430 lcd обучающая плата MSP430F413 сегмент lcd не требуется загрузчик

Обзор

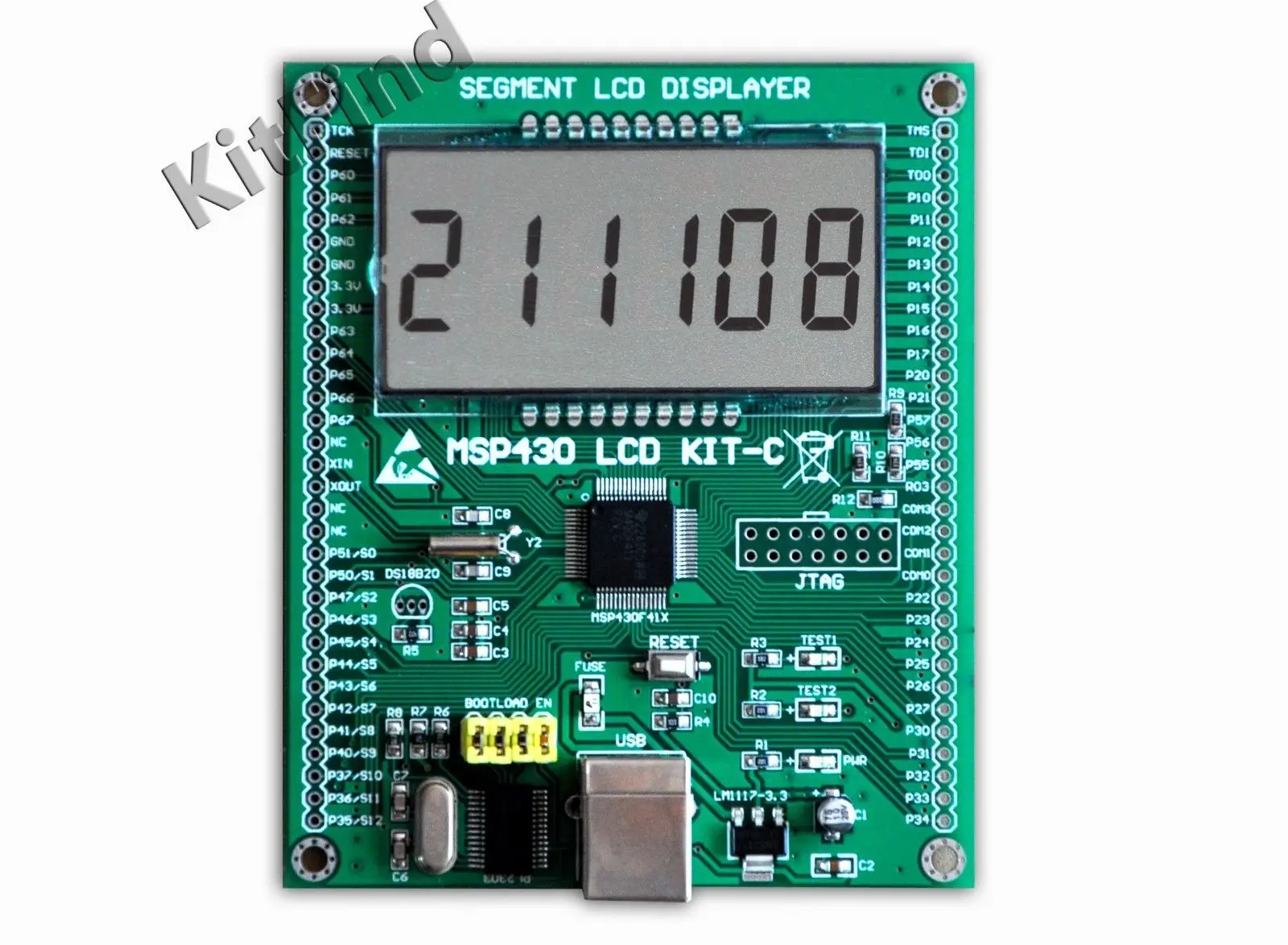

ЖК-KIT-C MSP430 обеспечивает решение аппаратного и программного обеспечения для управления сегментным стеклянным ЖК-дисплеем с помощью микроконтроллера MSP430F413. На этой плате с MCU был соединен стеклянный ЖК-дисплей с задней панелью quadruplex. MSP430F413 является сверхнизким энергопотреблением MCU на основе ядра MSP430, предназначенного для недорогих приложений. Не начинайте маломощный проект с помощью ЖК-KIT-C MSP430.

Особенности

Разъем USB.

PL2303 USB-UART конвертер cuircuit.

L1117-3.3V регулятор положительного напряжения.

Интерфейс датчика температуры DS18B20.

Сегмент ЖК-дисплей дисплей.

Все IOs удалены.

Jtag программист/интерфейс отладчика.

Кнопка сброса.

Как я могу загрузить прошивку (.txt) файл без внешнего программатора?

Этот загрузчик предоставляет метод программирования флэш-памяти во время разработки и обновления проекта MSP430. Она может быть активирована утилитой, которая отправляет команды с помощью протокола UART.

Схема PL2303 может включить плату в режим BSL, с помощью которого вы можете легко программировать плату без внешнего программатора. (см. Следующие 4 простых шага).
