MX40 стерео Плата усилителя две платы 50 Вт+ 50 Вт вместо LM3886

MX40 Плата усилителя мощности, разработанная LJM

Модуль параметры:

1. MX40 стерео готовая доска.2. Список поставки: две платы3. Диапазон напряжения питания: мин постоянного тока> = +-12 В.Макс постоянного тока <= +-35 в4. Напряжение трансформатора не может превышать AC24-0-24V5. Выходная мощность: 50 Вт 8R.100 W 4R6. Искажение thd <0.02% 20 Вт 8r 20 Гц-20 кГц7. Отношение сигнал-шум> 99DB8. Усиление = 349. Входная чувствительность 1 в. Выходная мощность 50 Вт 8R10. Размер печатной платы: 51*51 мм (за исключением размера трубки питания)

Существует два вида подключения:

1. Блок питания состоит из трех линий:VCC + GND VEE-2. Напряжение не должно превышать +-34 в (рекомендуется постоянный ток в пределах 30 В)3. Синяя розетка-входной сигнал +-4. Выход + подключен к динамику5. Отрицательный динамик подключен к GND платы питания

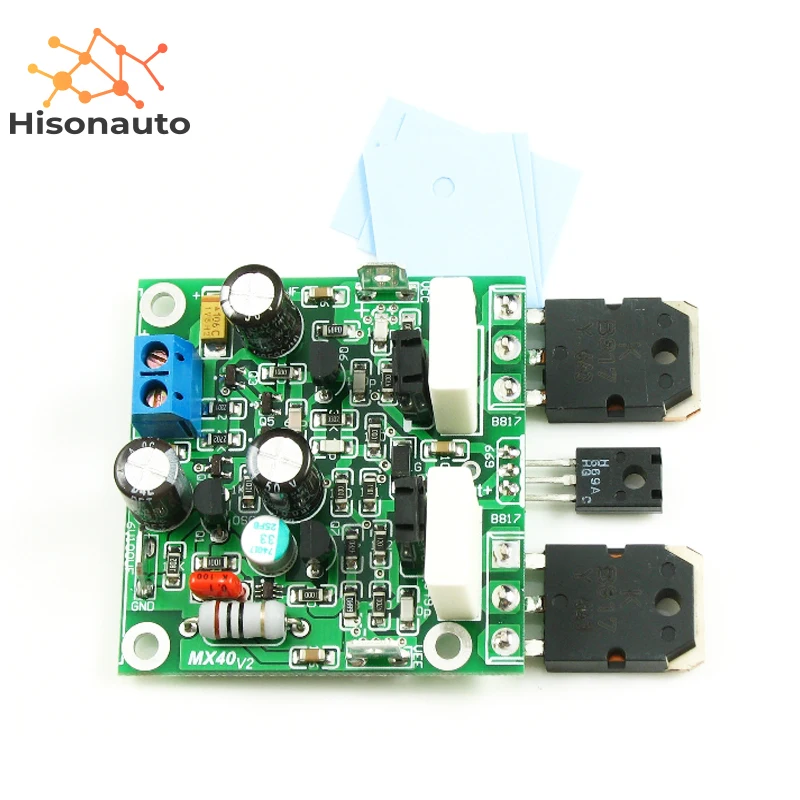

Примечание: три трубки выше платы включают 2 трубки высокой мощности и одну среднюю трубу. Должен быть установлен на том же радиаторе, чтобы компенсировать температуру.

MX40-это мини-усилитель с хорошим шармом. Он может заменить тот же тип Усилителя серии LM3886. И имеют лучший эффект. Готовая доска включает изоляционный лист.

20 K тест на квадратную волну:

1. Значение шума без нагрузки <20 мВ2. Отношение сигнал-шум> 99 дБ3. Проверка точности звука 24. Искажение плюс Значение шума: THD + N =0,001-0.004% 20 Гц-20 к Гц 10 Вт RMS5. Точность измерения звука 2 SYS

Амплитудно-частотная характеристика =20 Гц-0.05DB10 Гц-0.15DB20 K HZ-0.06DB

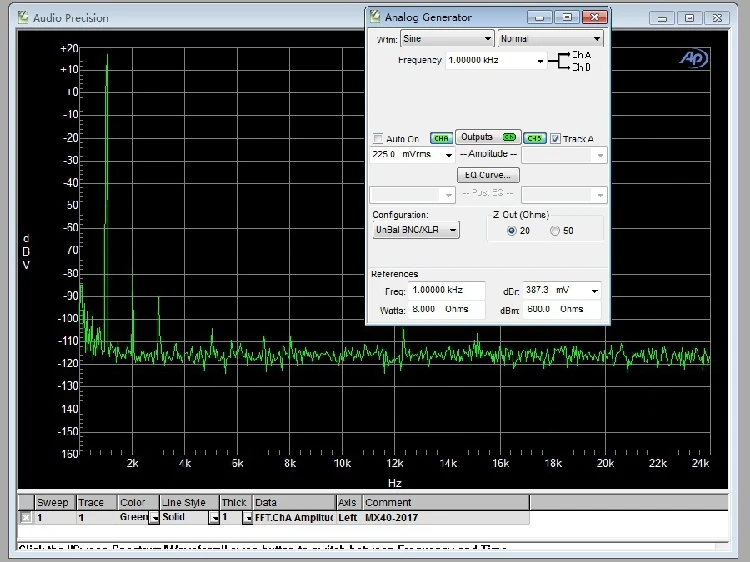

Ффт искажения профиль ссылка: фактическое измерение: значение входного сигнала 225мв RMS, 315 мВ P значение
