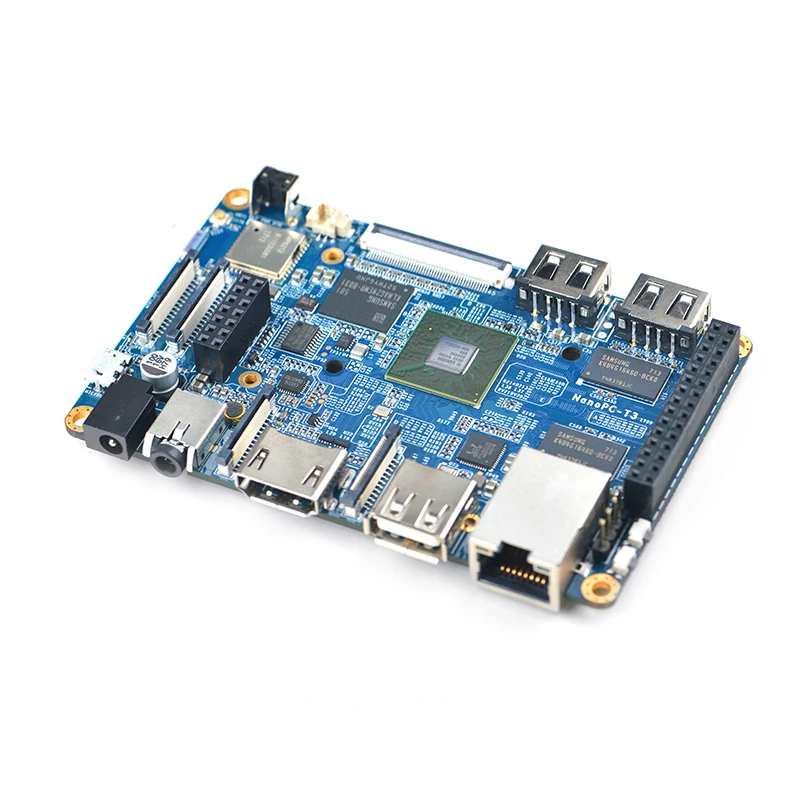

NanoPC T3 Plus макетная плата A53 восьмиядерный S5P6818 электронная плата Ubuntu Android WiFi Bluetooth
1. Введение
Восьмиядерный одноплатный компьютер NanoPC-T3 Plus разработан и разработан компанией FriendlyELEC для профессиональных и коммерческих пользователей. В нем используется восьмиядерный процессор samsung Cortex-A53 S5P6818 SoC. По сравнению с FriendlyELEC NanoPC-T2 NanoPC-T3 Plus не только имеет все интерфейсы и порты t2, но и имеет более мощный SoC. Его динамическая частота масштабируется от 400 м до 1,4 ггц. NanoPC-T3 Plus имеет 16G eMMC встроенный, аудио разъем, видео вход/выход интерфейсы, встроенный WiFi, Bluetooth и гбит/с Ethernet порт. Кроме того, NanoPC-T3 Plus) имеет управление питанием, фарфоровую антенну на плате и последовательный порт отладки. Чтобы избежать перегрева, NanoPC-T3 Plus имеет теплоотвод с монтажными отверстиями.
NanoPC-T3 Plus имеет два интерфейса камеры: интерфейс камеры DVP и интерфейс MIPI-CSI, а также четыре видеоинтерфейса: HDMI 1.4A, LVDS, интерфейс параллельного RGB-LCD и интерфейс MIPI-DSI. Он поддерживает RTC и имеет контакты интерфейса RTC. Он имеет четыре порта USB с тремя портами типа а и один с шагом 2,54 мм штыревыми разъемами.
NanoPC-T3 Plus поддерживает системы muitpl OS, например Android5.1, Debian и UbuntoCore + Qt. Это проект с открытым исходным кодом с богатыми интерфейсами и портами. Он рожден выбором для профессиональных и коммерческих пользователей.
2.Аппаратные средства Spec
SoC: samsung S5P6818 восьмиядерный Cortex-A53, 400 м гц-1,4 г гц Управление питанием PMU: осуществлено MCU, поддержка программного обеспечения отключения питания и функции включения сигнала тревоги RTC Системная память: 2 гб 32 бит DDR3 ram Память SD: 1 гнездо для карты microSD Ethernet: Gbit Ethernet (RTL8211E) WiFi: 802.11b/g/n Bluetooth: 4,0 двойной режим Антенна: фарфоровая антенна IPX интерфейс Встраиваемая мультимедийная карта памяти: 16 гб Видеовход: DVP камера/MIPI-CSI (два интерфейса камеры) Видеовыход: HDMI type-A/LVDS/Parallel RGB-LCD/MIPI-DSI (четыре интерфейса видеовыхода) Аудио: 3,5 мм аудио разъем/через HDMI Микрофон: встроенный микрофон Usb-хост: 4 хоста USB 2,0, три порта типа A и один штыревой разъем с шагом 2,54 мм MicroUSB: 1 клиент MicroUSB 2,0, тип A Жк-интерфейс: 0,5 мм шаг 45 pin FPC сиденье, полноцветный RGB 8-8-8 HDMI: 1080 A тип A, P DVP камера: 0,5 мм шаг 24 pin FPC сиденье GPIO: 2,54 мм шаг 30 pin-header Ies/USB: шаг 2,54 мм 14 pin-header Серийный отладки Порты и разъёмы: 2,54 мм расстояние между экранами 4-pin-заголовок Ключ пользователя: питание, сброс, выбор загрузки Светодиодный: 1 x светодиодный источник питания и 1 x системный светодиодный Прочие ресурсы: внутренний TMU цп Аккумулятор rtc: аккумулятор rtc сиденье Теплоотвод: 1 х теплоотвод с монтажными отверстиями Мощность: 5 в/3 а пост. Тока Печатная плата: шесть Слои Размер: 100 мм x 64 мм Рабочая температура: от-40℃ до 80℃ Ос/программное обеспечение: uboot, Android и Debian
3.Схема, расположение и размеры
3,1Раскладка клавиатуры
| Pin # | Название | Pin # | Название |
| 1 | SYS_3.3V | 2 | DGND |
| 3 | UART2_TX/GPIOD20 | 4 | UART2_RX/GPIOD16 |
| 5 | I2C0_SCL | 6 | I2C0_SDA |
| 7 | SPI0_MOSI/GPIOC31 | 8 | SPI0_MISO/GPIOD0 |
| 9 | SPI0_CLK/GPIOC29 | 10 | SPI0_CS/GPIOC30 |
| 11 | UART3_TX/GPIOD21 | 12 | UART3_RX/GPIOD17 |
| 13 | UART4_TX/GPIOB29 | 14 | UART4_RX/GPIOB28 |
| 15 | UART5_TX/GPIOB31 | 16 | UART5_RX/GPIOB30 |
| 17 | GPIOC4 | 18 | GPIOC7 |
| 19 | GPIOC8 | 20 | GPIOC24 |
| 21 | GPIOC28 | 22 | GPIOB26 |
| 23 | GPIOD1/PWM0 | 24 | GPIOD8/PPM |
| 25 | GPIOC13/PWM1 | 26 | AliveGPIO3 |
| 27 | GPIOC14/PWM2 | 28 | AliveGPIO5 |
| 29 | VDD_5V_OUT | 30 | DGND |
30Pin GPIO Pin спец 14Pin ies/USB Pin Spec
| Pin # | Название | Pin # | Название |
| 1 | VDD_5V | 2 | VDD_5V |
| 3 | USB_DM2 | 4 | LED1 |
| 5 | USB_DP2 | 6 | I2S_SDIN1 |
| 7 | DGND | 8 | I2S_SDOUT1 |
| 9 | PWRKEY | 10 | I2S_MCLK1 |
| 11 | NRESETIN | 12 | I2S_BCLK1 |
| 13 | DGND | 14 | I2S_LRCK1 |
Интерфейс DVP камеры Pin Spec
| Pin # | Название |
| 1 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2 | SYS_3.3V |
| 7,9, 13,15, 24 | DGND |
| 3 | I2C0_SCL |
| 4 | I2C0_SDA |
| 5 | GPIOB14 |
| 6 | GPIOB16 |
| 8 | GPIOC13/PWM1 |
| 10 | NC |
| 11 | VSYNC |
| 12 | HREF |
| 14 | PCLK |
| 16-23 | Данные bit7-0 |
Дифференциальная сигнализация пониженного напряжения
| Pin # | Название |
| 1 | VDD_5V_OUT |
| 2 | VDD_5V_OUT |
| 3 | VDD_5V_OUT |
| 4 | LVDS_Y0M |
| 5 | LVDS_Y0P |
| 6 | DGND |
| 7 | LVDS_Y1M |
| 8 | LVDS_Y1P |
| 9 | DGND |
| 10 | LVDS_Y2M |
| 11 | LVDS_Y2P |
| 12 | DGND |
| 13 | LVDS_CLKM |
| 14 | LVDS_CLKP |
| 15 | DGND |
| 16 | LVDS_Y3M |
| 17 | LVDS_Y3P |
| 18 | DGND |
| 19 | GPIOC15 |
| 20 | DGND |
| 21 | I2C2_SCL |
| 22 | I2C2_SDA |
| 23 | GPIOC16 |
| 24 | DGND |
Порт отладки (UART0)
| Pin # | Название |
| 1 | DGND |
| 2 | VDD_5V |
| 3 | UART_TXD0 |
| 4 | UART_RXD0 |
RGB жк-интерфейс Pin Spec
| Pin # | Название | Описание продукта: |
| 1 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2 | VDD_5V_OUT | Выход 5 в, он может использоваться для питания жк-модулей |
| 11,20, 29, 37,38, 39,40, 45 | DGND | Заземления |
| От 3 до 10 лет | Синий с младшего до MSB | Цветная (RGB) синий |
| От 12 до 19 лет | Зеленый с младшего до MSB | Цветная (RGB) зеленый |
| 21-28 | Красный с младшего до MSB | Цветная (RGB) красный |
| 30 | GPIOB25 | Доступно для пользователей |
| 31 | GPIOC15 | Занят технологией FriendlyARM one wire для распознавания жк-моделей и управления подсветкой и применения резистивного сенсорного, не применимого для пользователей |
| 32 | XnRSTOUT формы Процессор | Низкий уровень при перезагрузке системы |
| 33 | VDEN | Сигнал внешнему жк-дисплею, что данные действительны на шинах данных |
| 34 | VSYNC | Вертикальная синхронизация |
| 35 | HSYNC | Горизонтальная синхронизация |
| 36 | LCDCLK | Жк-часы, частота пикселей |
| 41 | I2C2_SCL | I2C2 тактовый сигнал, для емкостной сенсорной передачи данных |
| 42 | I2C2_SDA | Сигнал передачи данных ie2c2, для емкостной сенсорной передачи данных |
| 43 | GPIOC16 | Pin прерывания для емкостного касания, используется с ie2c2 |
| 44 | NC | Не подключен |
MIPI-DSI Интерфейс Pin спец
| Pin # | Название |
| 1 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2, 3 | VDD_5V_OUT |
| 4 | DGND |
| 5 | I2C2_SDA |
| 6 | I2C2_SCL |
| 7 | DGND |
| 8 | GPIOC16 |
| 9 | DGND |
| 10 | GPIOC1 |
| 11 | DGND |
| 12 | NC |
| 13 | NRESETOUT |
| 14, 15 | DGND |
| 16 | MIPIDSI_DN3 |
| 17 | MIPIDSI_DP3 |
| 18 | DGND |
| 19 | MIPIDSI_DN2 |
| 20 | MIPIDSI_DP2 |
| 21 | DGND |
| 22 | MIPIDSI_DN1 |
| 23 | MIPIDSI_DP1 |
| 24 | DGND |
| 25 | MIPIDSI_DN0 |
| 26 | MIPIDSI_DP0 |
| 27 | DGND |
| 28 | MIPIDSI_DNCLK |
| 29 | MIPIDSI_DPCLK |
| 30 | DGND |
MIPI-CSI Интерфейс Pin спец
| Pin # | Название |
| 1 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2 | SYS_3.3V |
| 3 | DGND |
| 4 | I2C0_SDA |
| 5 | I2C0_SCL |
| 6 | DGND |
| 7 | SPI2_MOSI/GPIOC12 |
| 8 | SPI2_MISO/GPIOC11 |
| 9 | SPI2_CS/GPIOC10 |
| 10 | SPI2_CLK/GPIOC9 |
| 11 | DGND |
| 12 | GPIOB23 |
| 13 | GPIOC2 |
| 14, 15 | DGND |
| 16 | MIPICSI_DN3 |
| 17 | MIPICSI_DP3 |
| 18 | DGND |
| 19 | MIPICSI_DN2 |
| 20 | MIPICSI_DP2 |
| 21 | DGND |
| 22 | MIPICSI_DN1 |
| 23 | MIPICSI_DP1 |
| 24 | DGND |
| 25 | MIPICSI_DN0 |
| 26 | MIPICSI_DP0 |
| 27 | DGND |
| 28 | MIPICSI_DNCLK |
| 29 | MIPICSI_DPCLK |
| 30 | DGND |
Ртк 3.35uA @ 3 V
USB 2,0 хост С защитой от перегрузки по току 1а
Примечания SYS_3.3V: выходная мощность 3,3 в VDD_5V/VDD_5V_OUT: 5 V питания outpu
3,2Размера доски
Мощность Jack DC 4,7 ~ 5,6 в, 4,0*1,7 мм, разъем питания
1 *Макетная плата NanoPC T3 Plus
