Описание

4,3-дюймовый ips ЖК-дисплей большой экран, все еще можете посмотреть данные и изображения при сильном напольный светильник, подходит для всех возрастов.

Новый чехол для лазерной печати улучшает защиту от помех:

Нановна-F векторный сетевой анализатор VNA КСВ метр УКВ антенный анализатор+ 4,3 ips lcd+ металлический чехол против помех H036

CQ, это BH5HNU, отельный отель пять отель Novemter униформа, оригинальный писатель нановны-Ф.NanoVNA-F "Портативный векторный сетевой анализатор"-продукт, основанный на открытом исходном коде проекта нановны (https://ttrf.tk/kit/nanovna/).Благодаря творческой идее hugen использовать гармоник Si5351, мы строим NanoVNA-F и расширяем частоту измерения до 1 ГГц, у которых S11 по-прежнему 40dB динамический диапазон на 1 ГГц.Вы можете задать любые вопросы о NanoVNA-F по адресу: https://groups.io/g/nanovna-fИли смотрите видео: https://youtu.be/LwgF8JfZZaQАппаратные возможности NanoVNA-F включают и не ограничиваются следующими улучшениями:1. Применение 4,3-дюймовый ips на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей & резистивный сенсорный экран, с большим углом обзора и может быть хорошо видно в сильный открытый светильник.2. переключитесь на литиевый аккумулятор большой емкости 5000 мАч/3,7 в (аккумулятор является дополнительным аксессуаром, некоторые международные ЭКСПРЕСС-службы не могут транспортировать аккумулятор, мы также предоставляем держатель батареи, вы можете использовать обычный аккумулятор мобильного телефона в качестве альтернативы, какой размер ограничен <L (90 мм) * W (54 мм) * H (5,6 мм), время ожидания больше, и Расширьте интерфейс USB. Обычно, он может использоваться в качестве банка мощности, когда инструмент не используется.3. Lipo Charing IC, чтобы изменить на IP5306 (с 2A высоким ток), сделать время зарядки короче.4. Используйте больший и лучший рабочий уровень.5. Используйте больший и лучший выключатель питания.6. Поддержка переключения меню на китайском и английском языках;7. Обновление пользовательской программы с помощью виртуального U диска (16 МБ SPI флэш-памяти внутри).8. Стандартная Алюминиевая оболочка для защиты головка SMA и уменьшения помех внешней электромагнитной волны для прибора.9. Прошивка полностью с открытым исходным кодом на github.com/flyoob/NanoVNA-F, пожалуйста, star meNanoVNA-F аппаратная Схема блока:

Диапазон измерения NanoVNA-F составляет 50 k-1 ГГц. Используйте гармоник тактового чипа SI5351 для измерения частоты до 1000 МГц. При частоте 600 м-1 ГГц S11 имеет динамический диапазон 40 дБ (коэффициент стоячей волны меньше 1,02). РЧ передний конец разработан с Металлическим экраном, который позволяет S21 иметь динамический диапазон лучше, чем 60 дБ в полном диапазоне частот.

Основные характеристики:

● Размер: 14 см * 7,5 см * 2 см (длина, ширина и высота)● Частота измерения: 50 кГц ~ 1000 МГц● Выход RF:-13 дБм (максимум-9 дБм)● Точность частоты: <0,5 ppm● Порт SWR: <1,1● Дисплей: 4,3 дюймовый ips TFT (800x480)● Интерфейс USB: режим связи usb type-C: CDC (последовательный)● Энергопотребление: USB 5 в 5000 мА, встроенный аккумулятор 3,7 мАч/в, срок службы батареи 18 часов, максимальный ток зарядки 2 А● Выходная мощность: 5 В/1 А, Поддержка Android, мобильного телефона Apple● Количество калибровочных точек: 101● Количество точек сканирования: 101● Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5● Время сканирования: около 1,9 с/1 раз (50 кГц ~ 1000 МГц полный диапазон частот)Может измерять параметры S, соотношение напряжения стоящей волны КСВ, фазовую карту, групповую задержку, диаграмму Смита...Оригинал 19,0wh (около 5000 мАч/3,7 в после преобразования) литиевая батарея большой емкости:

Проектирование металлического щита для РЧ переднего конца, что позволяет S21 иметь динамический диапазон лучше, чем 60 дБ в полном диапазоне частот:

Мощность банк функциональный 5В/1A, Поддержка Android, Apple, мобильный телефон:

Измерение длины открытого коаксиального кабеля:

1, NanoVNA-F S11 параметры, КСВ стоящий коэффициент волн измерения: WOUXUN UV9D-Plus антенна УВЧ стоящая частота волн, начальная частота: 300 м, частота остановки: 600 м, зеленая кривая на рисунке ниже-это Коэффициент стоячей волны, самая низкая частота стоячей волны-447,000000 МГц, КСВ = 1,24.

WOUXUN UV9D-Plus интерфейс антенны является SMA Стандартный Мужской (внутренний винт), который может быть непосредственно подключен к прибору или подключен через прилагаемый SMA локоть для легкого тестирования.

Baofeng UV-5R VHF антенна VSWR измерение, Антенный интерфейс является SMA стандартный женский, может быть подключен к прибору через прилагаемый SMA-JJ адаптер. Самая низкая точка стоящей волны-134,200000 МГц, КСВ = 1,68.

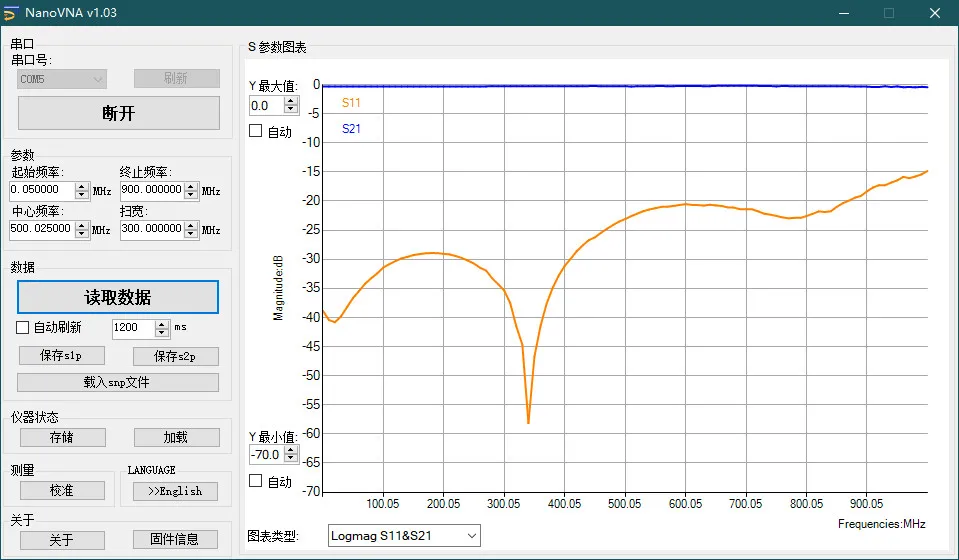

2, S21 измерение потери вставки, низких частот, высоких частот, диапазон частот измерения фильтра измерения 6,5 м керамической насечкой с NanoVNA-F

Измерительный 10,7 м керамический фильтр с использованием NanoVNA-F

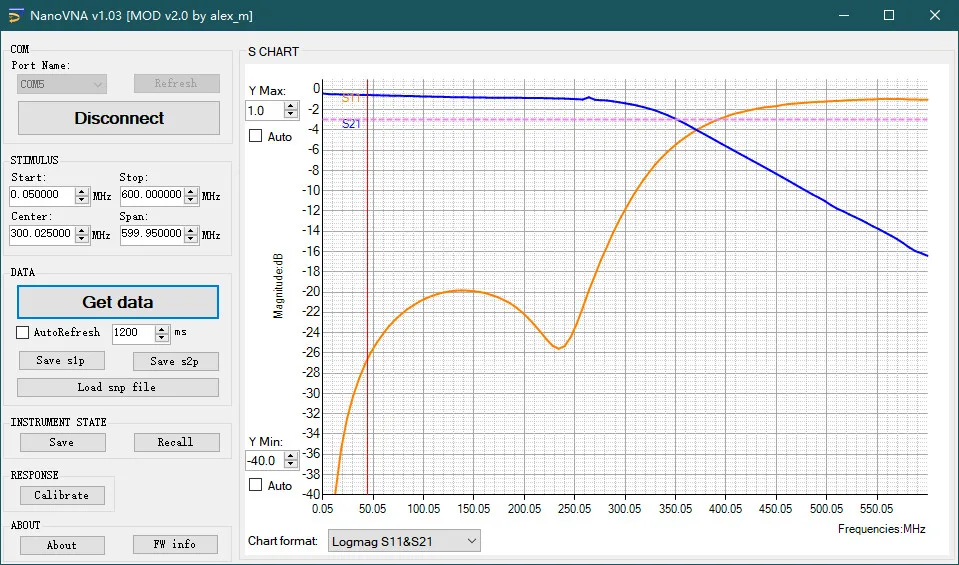

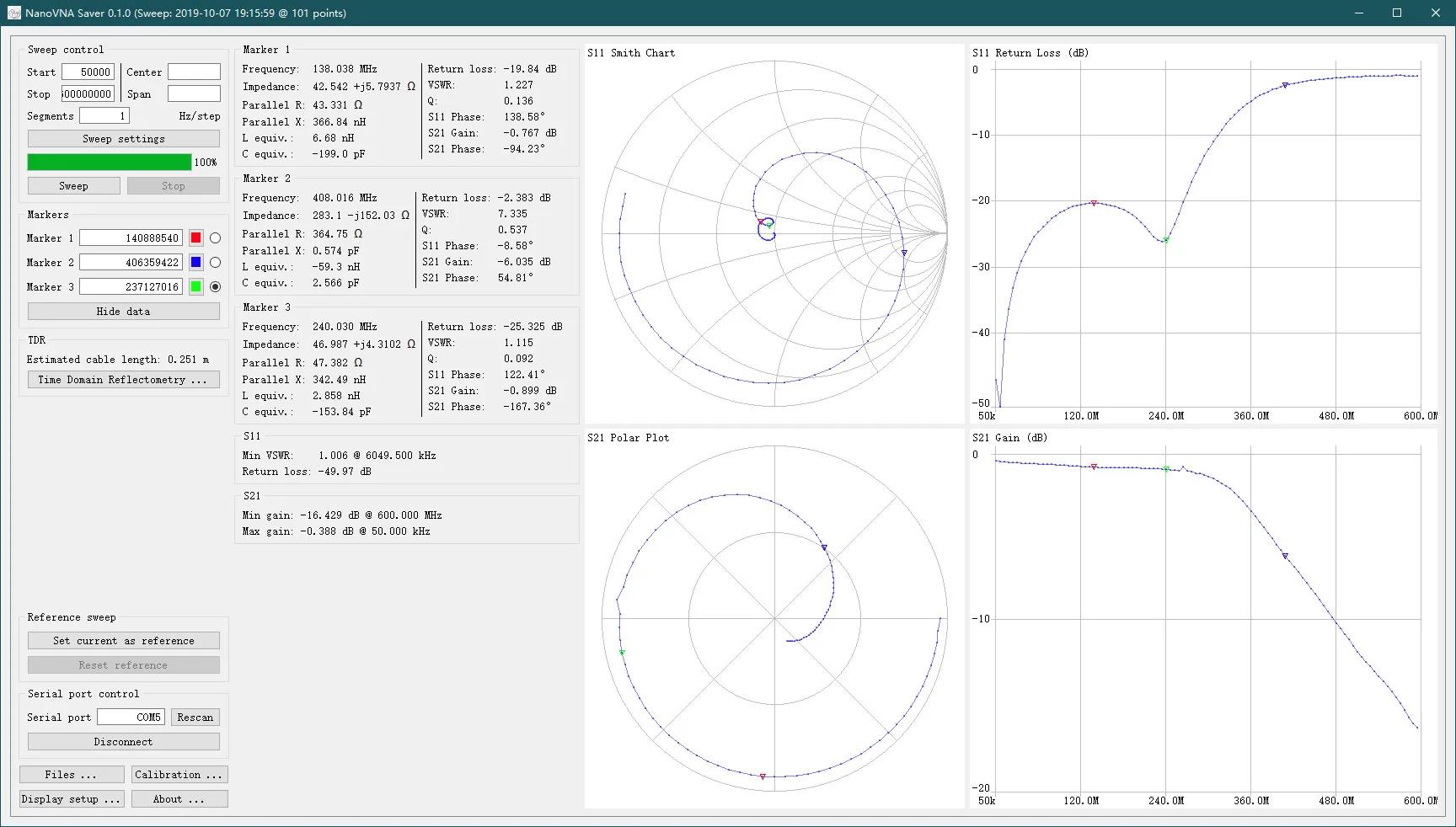

Самодельный фильтр низких частот был измерен с помощью NanoVNA-F с пропускной способностью 3 дБ приблизительно 400 МГц.

3, Сравнение показателей производительности, Keysight E5071C четырехпортовый vVector сетевой анализатор vs NanoVNA-F R433 поверхностно-акустическое-волновое сравнение измерения резонатора, Щелчок правой кнопкой мыши, чтобы открыть оригинальную картинку.

Фактическая кривая АЧХ в листе данных поверхностного-акустического-волнового резонатора:

Реальный результат измерения NanoVNA-F, синяя кривая S21, и измерение передачи (потеря вставки).

LoRa U Band duplexer измерение сравнение, RX: 480 M TX: 505 M Keysight E5071C четырехпортовая сеть

LoRa U Band duplexer измерение сравнение, RX: 480 M TX: 505 M NanoVNA-F

S11 U Band duplexer Сравнение данных, E5071C (501 точек) против NanoVNA-F (101 точек), импорт в Matlab. Данные нановны-Ф интерполированы.

S21 U Band duplexer Сравнение данных, E5071C (501 точек) против NanoVNA-F (101 точек), импорт в Matlab. Данные нановны-Ф интерполированы.

Видно, что после калибровки нановна-Ф может получить хорошие результаты измерений.

4. Список посылка:

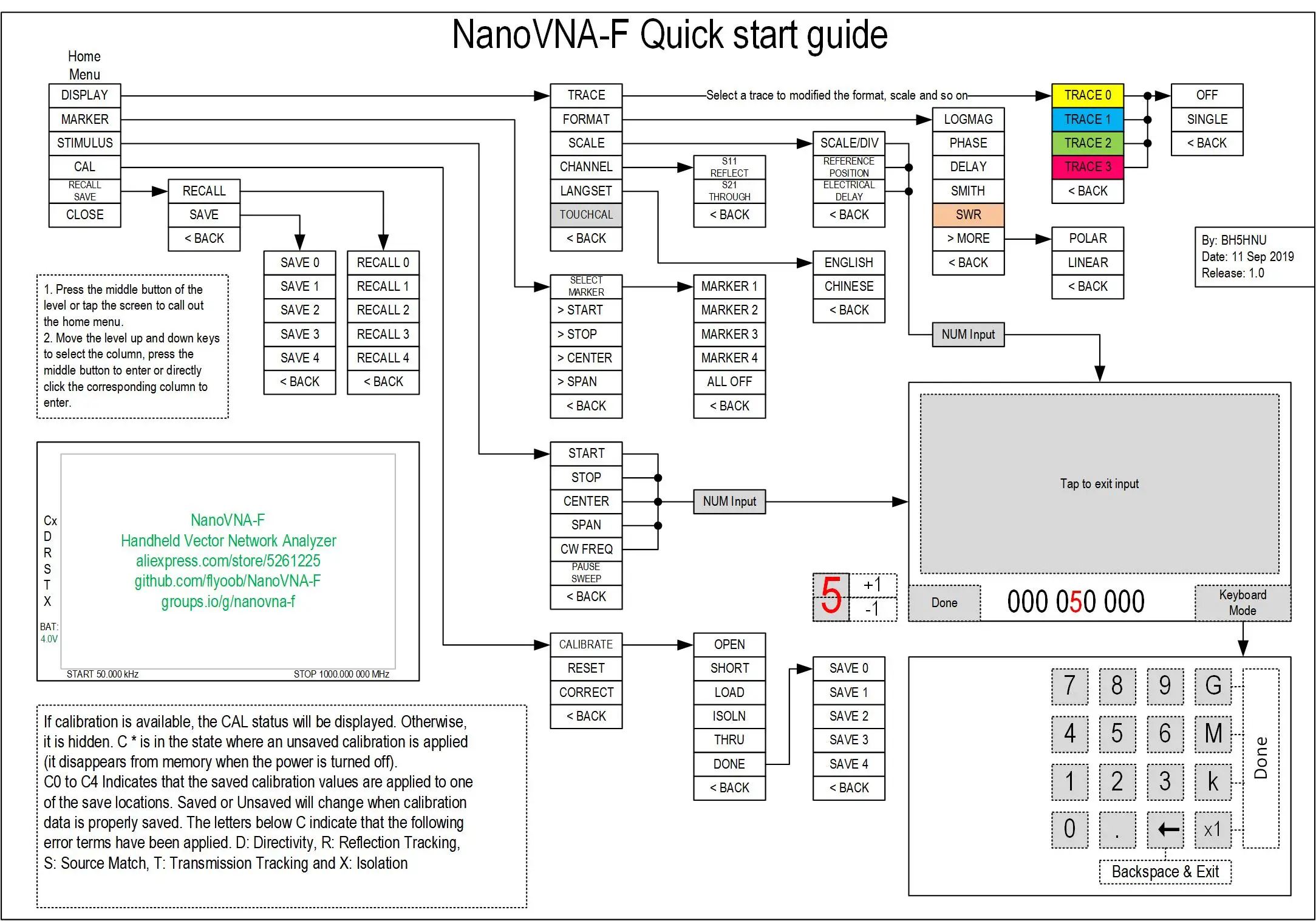

● Нановна-Ф Х1● SMA-JJ RG316 кабель 20 см x2 (NanoVNA-F-это стандартный SMA Гнездовой разъем, внешнее резьбовое внутреннее отверстие, используйте этот кабель для переключения на M головку, N головку для лучшей защиты SMA Гнездовой)● 1 набор калибровочных деталей (Стандартная нагрузка 50Ω x1, sma открытая x1, sma короткая x1, используйте включенную калибровочную деталь, прибор можно откалибровать, чтобы получить хорошие результаты измерений, прибор был полностью откалиброван до отправки и хранит данные в параметре 0. Если Вы меняете Условия измерения, например, добавляете патч-корд и изменяете диапазон частот, вам может потребоваться перекалибровать и хранить параметры в 0-4. Все параметры могут быть вызваны функцией “Remember”.)● SMA-JJ двойной иглой x1● SMA локоть, внешний винт внутреннее отверстие для внутреннего винта внутренняя игла x1● Кабель передачи данных типа C x1● NanoVNA-F руководство по быстрому запуску x1 (на английском языке)
