Описание

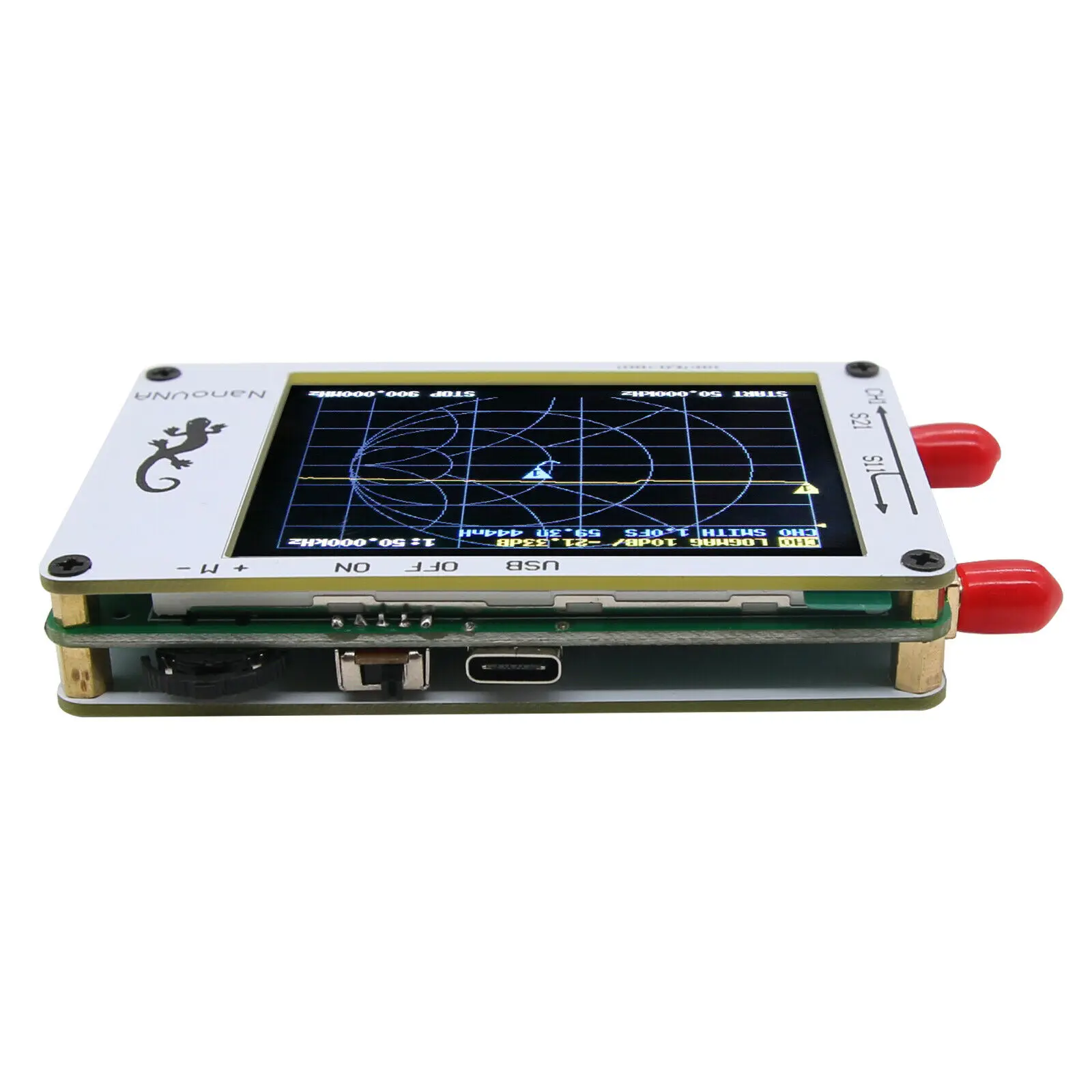

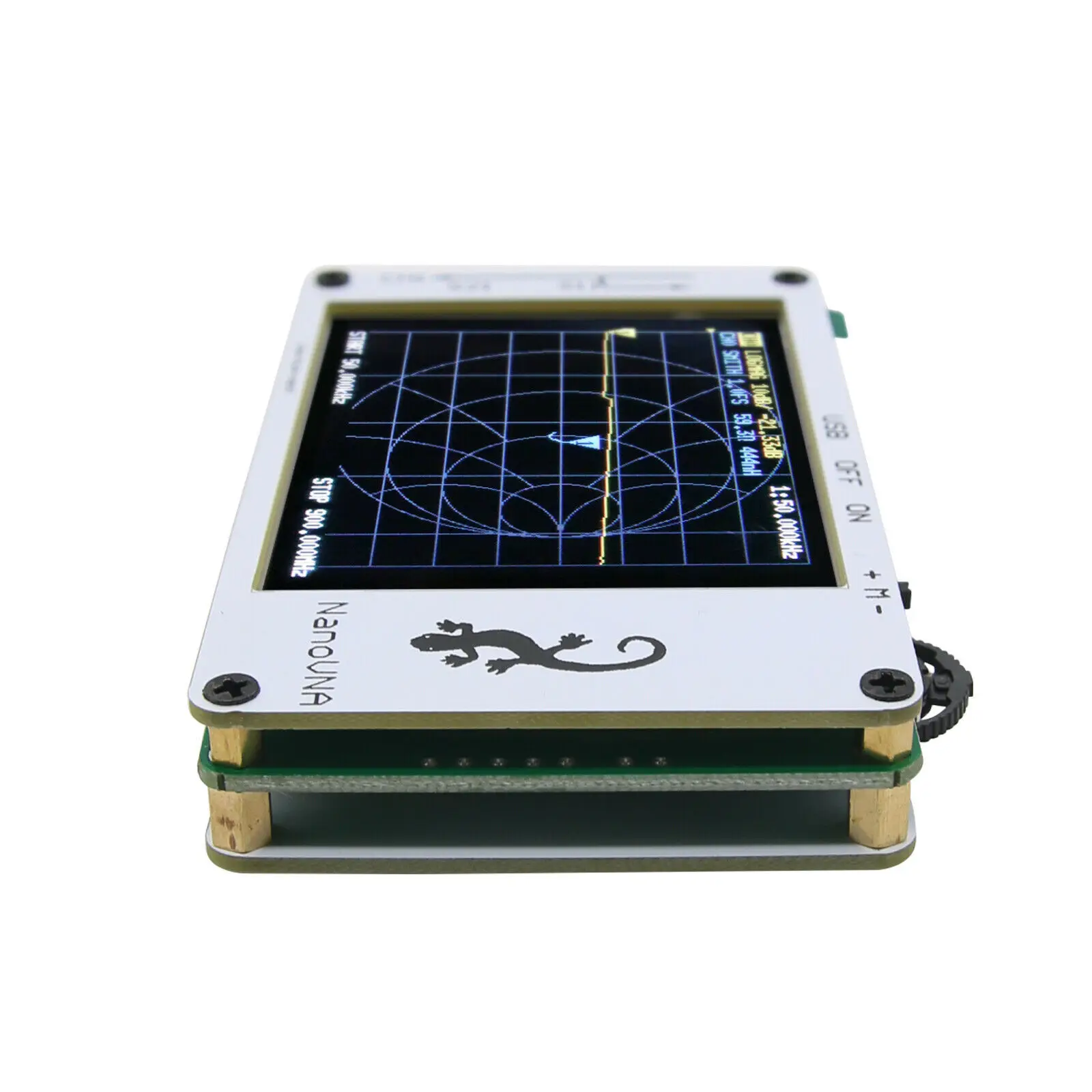

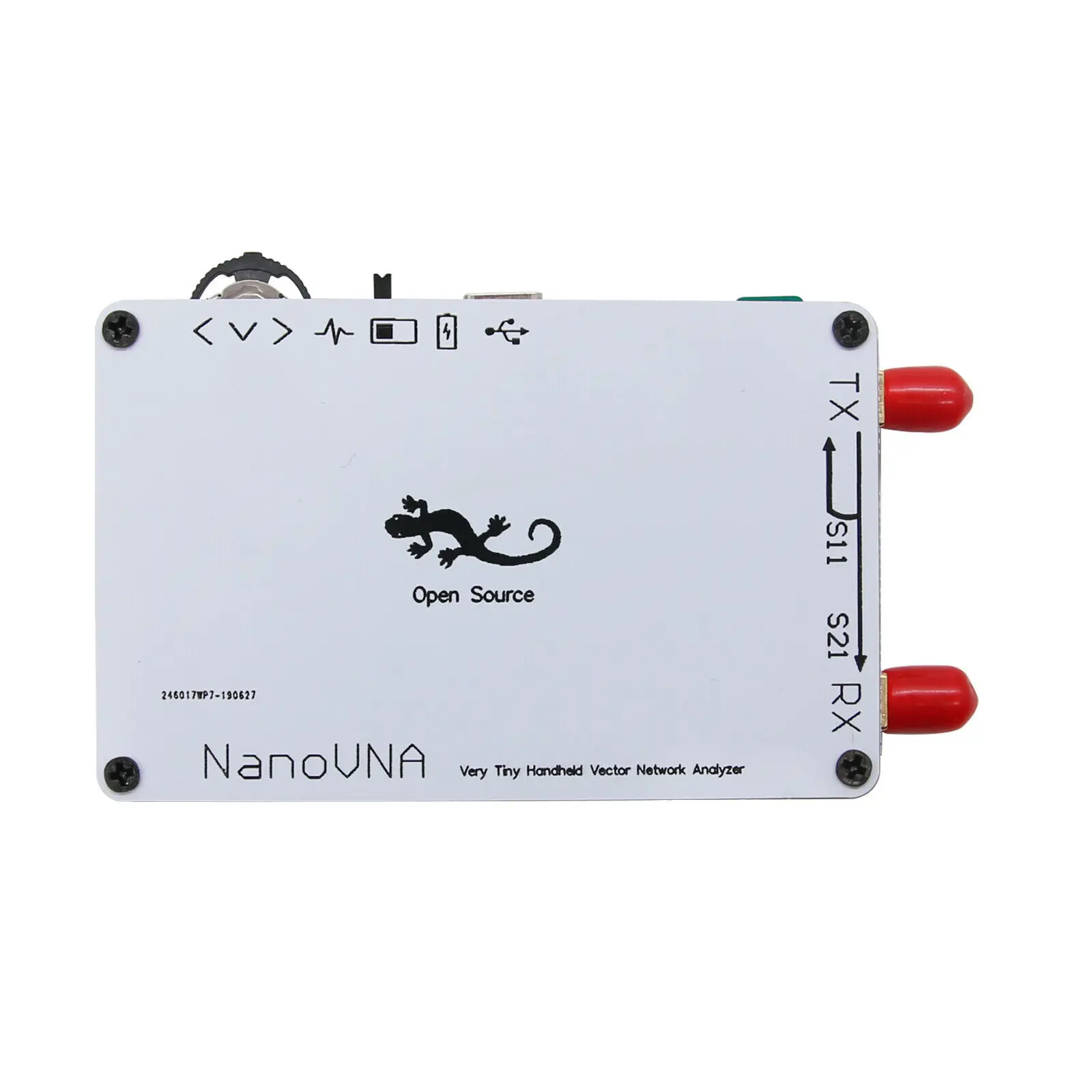

NanoVNA очень маленький ручной Векторный анализатор цепей (VNA). Он автономен с ЖК-дисплеем, портативным устройством с батареей. Этот проект предназначен для предоставления радиочастотного гаджета, но полезного инструмента для любителей. Основная функция прошивки по умолчанию используется для измерения производительности антенны. Если вам нужны дополнительные функции тестирования, пожалуйста, обновите Прошивка на "nanoVNA_900_4ch.dfu" Технические данные: -Дисплей: 2,8 дюймов TFT (320x240) -Источник питания: встроенная литиевая батарея -Диапазон измерения: 50 кГц-900 МГц (по умолчанию прошивка) -Радиочастотный выход:-13 дБм (максимум-9 дБм) -Порт SWR: <1,1 -Дисплей: 2,8 дюймов TFT (320x240) -Размер: 54 мм x 85,5 мм x 11 мм -Вес: 63 грамма -Полный набор аксессуаров: Основной блок/1 комплект, 3 SMA мужские Калибровочные части установить частотный диапазон (стимулирование> старт/стоп или центр/SPAN) Калибровку (CAL) Выберите Формат дисплея и канал (дисплей) Сохраните (за исключением) Вы можете изменить Формат дисплея и выбор канала в любое время. В обычном режиме тестирования коснитесь правой Область экрана или нажмите переключатель циферблата для вызова меню. Нажмите на экран или поверните переключатель колеса, чтобы выбрать пункт меню. Устройство находится в первоначальном состоянии (данные не сохранены в 0) Диапазон сканирования50 кГц 300 МГц (50 кГц 900 МГц, если это микропрограммное обеспечение 900 м) Трек 1: LOGMAG CH0 (отражение) (прошивка по умолчанию) Трек 2: SMITH CH0 (отражение) (прошивка по умолчанию) Трек 3: LOGMAG CH1 (передача) (требуется флэш-карта nanoVNA_900_4ch.dfu) Трек 4: CH1 этап (передача) (требуется флэш nanoVNA_900_4ch.dfu прошивка) -Знак 1: открытый Калибровка: Для калибровки с указанной механической калибровкой требуется три нагрузки: открытая, короткая и загруженная. Данные калибровки сохранены в качестве данных калибровки пользователя. Он может быть сохранен в статус 0 и может быть автоматически загружен на powern. Он может быть сохранен в состоянии 1-4 и может быть загружен через меню отзыва. Нажмите в меню calcalcalibrate, чтобы открыть Интерфейс калибровки, затем Соедините открыть, загрузить три нагрузки и нажмите на меню, соответствующий калибровке порта 0. Этот блок поставляется с простой комплект для калибровки. Для мужского калибровочного блока S является короткой (короткой), L загружен (нагрузкой) нагрузкой 50 Ом, и внутренний (открытый). Для женской калибровочной части, короткое замыкание (короткое) используется для короткого замыкания припоя на спине, (нагрузка) нагрузка 50 Ом применяется к Два резистора 100 Ом, и открытая цепь (открытая) используется для открытой цепи. Калибровка изоляции порта 1 требует двух нагрузки для подключения порта 0 и порта 1 Для Лучшей изоляции. Обычно у пользователя есть только один набор калибровочных нагрузки для порта 0. Когда есть только один калибровочный элемент нагрузки, просто подключите элемент калибровки нагрузки. Для порта 1 порт 0 остается открытым, а затем нажмите ISOLN tocalibrate. Калибровка прохода для порта 1 требует только RF cableto быть использованным для подключения порта 0 и порта 1, а затем нажмите меню THRU для калибровки. после завершения калибровки нажмите кнопку DONE, чтобы всплыть интерфейс thesave, чтобы выбрать желаемое состояние для экономии. после завершения калибровки, Вы можете подключить три калибровочных элемента к порту 0 снова. Проверьте правильность калибровки через диаграмму SMITH. Правильная калибровка должна быть: при открытом соединении кривая должна быть концентрирована на правой стороне круга Смита. Когда соединение короткое, кривые должны быть сфокусированы на левой стороне круга Смита. При подключении нагрузки кривые должны быть концентрированы в середине круга Смита. Подключите порт 0 и порт 1 с помощью кабеля RF и убедитесь, что погрешность кривой S21 не должна превышать 0,5 дБ. Если данные калибровки обнаружены ненормальными, они должны быть перекалиброваны. | если калибровка была применена, то статус CAL отображается на левой стороне основного экрана. C *-состояние, в котором Применяется несохраненное значение калибровки (это значение исчезнет после перезапуска). C0 ~ C4 от 0 до 4 означает, что Сохраненное значение калибровки было применено к одному из мест сохранения. Сохранить не будет, когда вы сохраните по операции, это изменится в этом состоянии. C каждый символ, показанный ниже, означает, что следующий калибровочный срок был Применение: D: направление, R: Отслеживание отражения, S: совпадение источника, T: Отслеживание передачи, Д х Ш х В): изоляции C * Примечание: nanoVNA_300_4ch.dfu NanoVNA_900_4ch.dfu Обе компании обладают вышеуказанными функциями C *. Заводская прошивка по умолчанию отменяет эту функцию! Выберите канал отображения и Тип дисплея: Через пункт DISPLAYTRACE меню вы можете открыть или закрыть соответствующий канал отображения. Цвет Канала такой же, как цвет кривой интерфейса. Канал отображения последней операции-активный канал отслеживания. Формат, масштаб, канальные операции меню Подходят для этого канала отображения. Тип дисплея можно изменить с помощью displayforum в меню, DISPLAYSCALE can Регулировать масштаб шкалы и DISPLAYCHANNEL Можно выбрать измеренный порт. Установите Диапазон частот: Есть три основных и частотного диапазона Параметры: частота запуска, Центральная частота и частота остановки. Отношения между ними удовлетворены: Fцентр = (fstart + fstop)/2 Fspan = fstop-fstart Где fspan-это span. Центральная частота тока экрана устанавливается Стимулятор в меню, и значения центральной частоты и диапазона отображаются на левой и правой сторонах сетки, соответственно. Кликните в нижний правый угол всплывающего экрана настройки, чтобы всплыть мягкую клавиатуру и введите соответствующую частоту через мягкую клавиатуру. Обратите внимание на следующие точки во время использования: Изменение центральной частоты изменит частоту запуска и конечную частоту при условии, что диапазон держится в постоянном состоянии (за исключением того, когда частота запуска или конечная частота достигает границы). При использовании нулевого диапазона частота запуска, Центральная частота и частота окончания одинаковы. В это время порт 0 может использоваться в качестве источника сигнала фиксированный выход амплитуды, но необходимо обратить внимание на использование генератора часового сигнала S5351 в качестве самого источника сигнала, И выходной сигнал квадратный. Волна, содержащая большие нечетные гармоники. Установите диапазон частот через стимулятор меню и отображите значение центральной частоты и диапазона соответственно на левой и правой сторонах сетки. Нажмите на нижний правый угол Всплывающий экран настройки значения, чтобы всплыть мягкую клавиатуру и вводить соответствующую частоту через мягкий keyboardобратите внимание на следующие точки во время использования: изменение диапазона автоматически изменит частоту запуска и остановки анализатора спектра. когда Настройка пролета превышает максимальное значение, Анализатор спектра входит в полный режим пролета. При использовании нулевого диапазона частота запуска, частота центра и конец Частота одинаковая. Установите пусковую частоту через стимулятор меню и отображите значения пусковой частоты и конечной частоты на левой и правой сторонах сетки соответственно. Нажмите на нижний правый угол всплывающего экрана настройки значения, чтобы всплыть мягкую клавиатуру и введите соответствующую клавиатуру через мягкую клавиатуру. Значение частоты. Обратите внимание на следующие точки во время использования: Измените пусковую частоту, чтобы изменить значение центральной частоты и диапазона вместе до того, как поверка достигнет минимального значения (изменение параметров вызвано изменением диапазона, см. Описание диапазона), Продолжает увеличиваться после достижения минимального значения. Измените частоту прерывания. При использовании нулевого диапазона частота запуска, Центральная частота и конечная частота одинаковы. Частота прерывается с помощью настройки стимулятора меню, а значения пусковой частоты и конечных частых отображаются на левой и правой сторонах сетки соответственно. Нажмите на нижний правый угол всплывающего экрана настройки значения, чтобы всплыть мягкую клавиатуру и введите соответствующую клавиатуру через мягкую Клавиатуру. Значение частоты. Обратите внимание на следующие точки во время использования: Изменения в частоте прерывания вызывают изменения в частоте пролета и центра, которые могут повлиять на другие параметры системы. См. Описание в разделе подметания. При использовании нулевого диапазона частота запуска, Центральная частота и конечная частота одинаковы. Меню Дисплей Следа Трассировка 0 (по умолчанию прошивка) Трассировка 1 (прошивка по умолчанию) Трассировка 2 (требуется флэш nanoVNA_900_4ch.dfu прошивка) Трассировка 3 (требуется флэш nanoVNA_900_4ch.dfu прошивка) Формат LOGMAG Фазы Задержка не выполнена. ПК хост компьютер Обеспечивает Группа функция задержки) Смит SWR Подробнее ^ Полар-флиса ^ Линейный Весы Шкала высот/DIV Исходное положение Электрическое реле с задержкой (не выполнено) Канал CH0 отражения CH1 через Маркер Выберите 1 2 3 4 MARKERSTART MARKERSTOP MARKERCENTER MARKERSPAN (не применяется) Стимул Старт STOP Центр Срок службы CW частота Отдельно Кол-во Калибровки Открытый Короткий Нагрузки ISOLN Через Сделано Сохраните Сброс Коррекции Перезвонить/спасения 0 (по умолчанию) 1 2 3 4 Закрыть Основные характеристики: PCB: 50 мм x 68 мм x 10 мм (без разъема, рычажный переключатель) Частота измерения: 50 кГц ~ 300 МГц (50 кГц-900 МГц, включение расширенной прошивки) Радиочастотный выход:-13 дБм (максимум-9 дБм) Диапазон измерения: 70 дБ (50 кГц-300 МГц), 40 дБ (300 м-900 МГц, включение расширенной прошивки); Порт SWR: <1,1 Дисплей: 2,8 дюймов TFT (320x240) Интерфейс USB: режим связи USB tyoe-C: CDC (серийный) Посылка включает в себя:
1 * хост NanoVNA (включая аккумулятор 400 мАч) 2*30 мм SMA Штекер RG174 RF кабель 1 * гнездо SMA разъем 1 * кабель для передачи данных usb type-C 1 * SMA простой комплект для калибровки (короткий/открытый/нагрузка
|
Характеристики
- Номер модели
- Nano VNA Vector Network Analyzer
