Описание

Напрямую от производителя продажи l светодиодный с контроллером DMX512 декодер DMX512 декодер светодиода командоаппарата

Описание продукта:

DMXДекодер использует Расширенный чип управления компьютером, прибытие международного широкого диапазона использованияDMX-512Стандартный цифровой сигнал управления преобразованPWMАктивация сигнала контроллера езды на автомобилеСветодиодный; Может бытьDMXЦифровое консольное соединение, и может увеличивать декодер, постоянно расширяющий выходной канал, чтобы понять больше затемнения или каждая программа изменила эффект. Когда декодер неDMXКонсольное соединение, этот компьютер может быть синхронным контроллером,-на нескольких декодерах иСветодиодныйЛампа синхронизируется с управлением.

Характеристика продукта:
● Декодер соответствует стандарту DMX512, декодер канала адрес свободно установлен
● С регулировочной машиной цвета-изготовлено из ламп, RGB 3 базовые цветные лампы могут быть контролированы,
● Схема преобразования сигнала RS485 с защитой
● Модульная конструкция с Гибкая комбинация
● Может быть основным контролем в автономном режиме

Технические параметры:
● Модуль канала: каждый декодер занимает 3 последовательных канала (RGB), 512 шт код адреса выбирается
● Шкала серого выхода: уровень 256

● Напряжение питания: 5 В постоянного тока ~ 24 В

● Выходной ток: 4А/Номинальный ток на CH;

● Выходная мощность: 4A 12 В: <192 Вт, 24 В: <384 Вт

● Размер контроллера: L166xW67 × H

●Размер подарочной коробки:L176 × W84 × H

● DMX512 стандарт: dmx5 12/1990

● Аксессуары: цилиндрический Штепсель

Сигнальной проводки :
DMX Сигнальный провод:

Стандарт: первый: 3 P цилиндрический штепсель, Заземление Pin1, Pin2 D-, Pin3 D +.

Второй тип: 8 ядро сетевой кабель сиденье, Pin1 подключен D +, Pin2 подключен D-, Pin7, Pin8 местах.

Разъем сетевого кабеля и порт пушки являются тем же сигналом

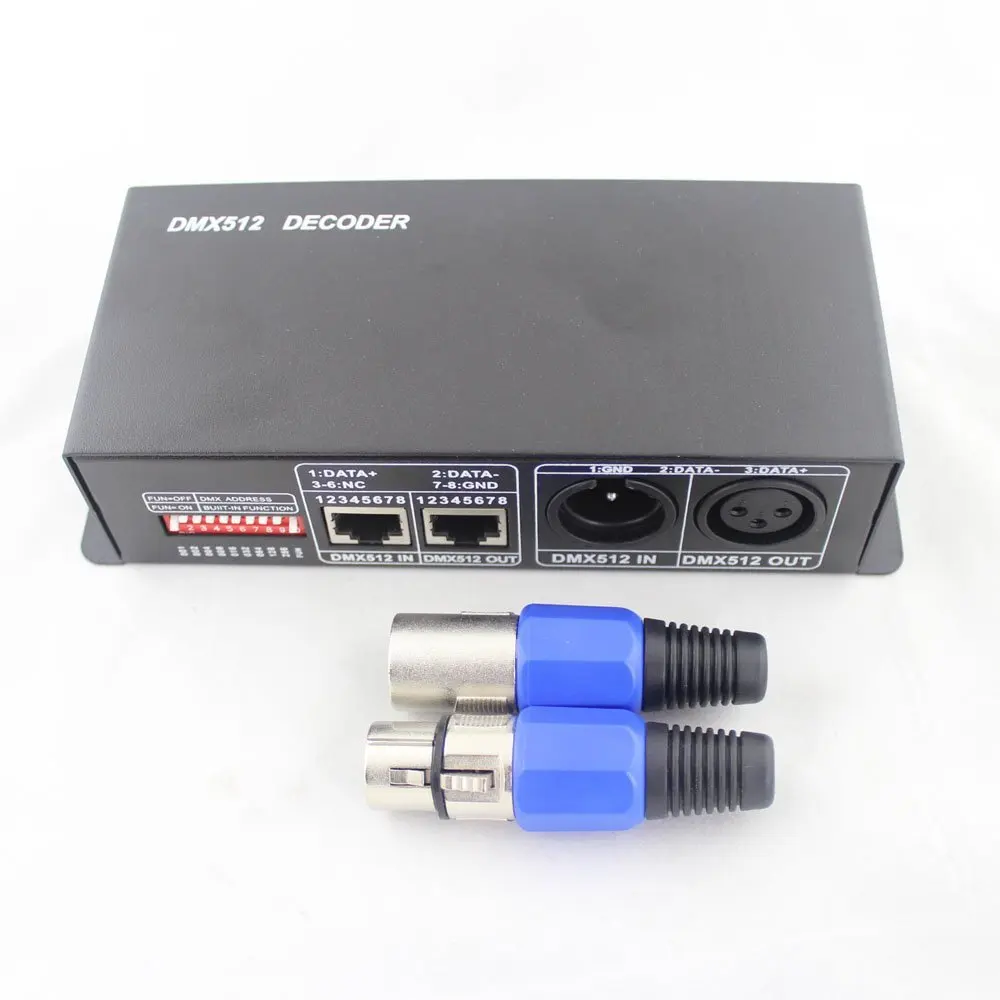

3 P вставка пушки:

Мужской порт (DMX512 IN) является приемным концом и принимает DMX сигнал консоли.

Женский порт (DMX512 OUT) для передачи, подключения другие декодер официального открытия

8-ядерный сетевой кабель сиденье: левая сторона является получение конечного (dmx дюйма) и с правой стороны идет доставка end (dmx выход)

Подключение: основной модуль лампы и контрольная линия ламп, подключенная к декодеру, соответствующий pin (ниже):

Применение (1):

Применение (2):

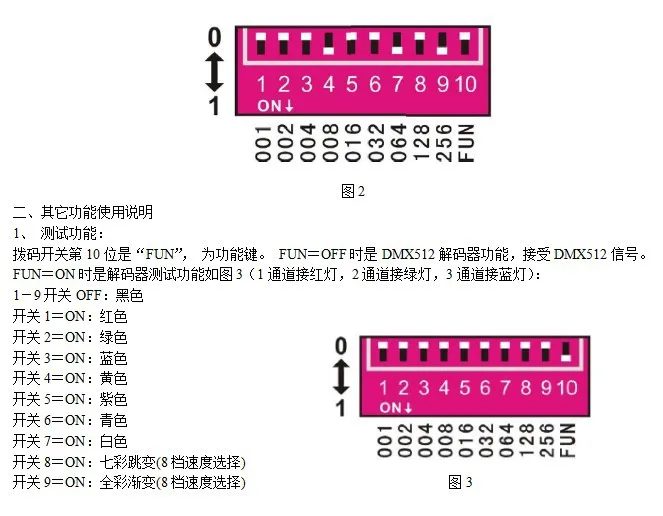

Адрес код описание:
