Описание
Двигатель Параметры
Артикул производителя: 17HS24-2104D-E1000
Тип двигателя: биполярный шаговый
Шаг угол: 1,8 градусов
Удерживающий крутящий момент: 0,65 нм (92,07 oz.in)
Номинальный ток/фаза: 2.10A
Напряжение: 3,36 V
Фазовое сопротивление: 1,6 Ом
Индуктивность: 3.00mH ± 20% (1 кГц)
Размер рамы: 42x42 мм
Длина двигателя: 60 мм
Вал Диаметр: Φ5mm
Длина вала: 24 мм
Длина d-выреза: 15 мм
Количество проводов: 4
Длина свинца: 500 мм
Кодер Параметры
Напряжение вождения: от 4,5 в до 5,5 В
Выход ток: 20mA
Разрешение: 1000cpr
Выходной сигнал: 2 канала
Диаметр: Φ5mm
Выход частота: ≤60MHz
Бег Скорость: ≤3600rpm
IP Класс защиты: IP20
Рисунок

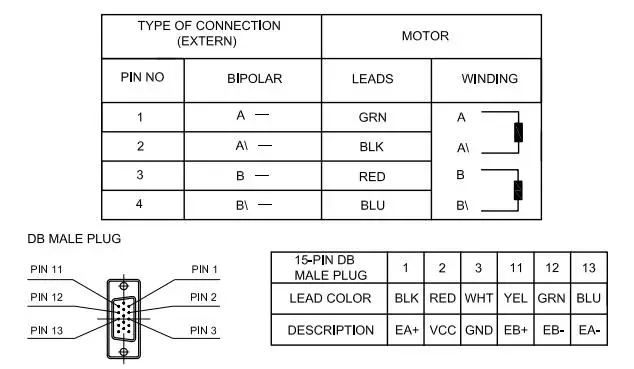

Соединение
Характеристики
- Бренд
- STEPPERONLINE
- Сертификация
- Европейский сертификат соответствия / ИСО / ROHS
- Угол Шага (градусы)
- 1.8 deg
- Тип
- Гибридные
- Ток / Фаза
- 2.10A
- Фаза
- 2
- Крутящий Момент
- 0.65Nm(92.07oz.in)
- Номер модели
- 17HS24-2104D-E1000
- Shaft Diameter
- 5mm
- Shaft Length
- 24mm
- D-Cut Length
- 15mm
