Описание
NeoDen3V стандартная версия + FP2636 трафарет принтер + T 962A печь оплавления
Он оснащен двумя головками, 44 слотами питателя, системой зрения и гибкой системой позиционирования, которая подходит
Для прототипирования, малого и среднего серийного производства с стабильной производительностью и доступной ценой.
| Модель | NeoDen3V (Стандартный) | NeoDen3V (дополнительно) |
| Количество головок | 2 | 2 |
| Выравнивание | Видение | Видение |
| Вращение | ±180° | ±180° |
| Скорость размещения | 5000 cph (без зрения); 3500CPH (с видением) | 5000 cph (без зрения); 3500CPH (с видением) |
| Кормушка Для Ёмкость | Ленточный питатель: 24 (все 8 мм) | Ленточный питатель: 44 (все 8 мм) |
| Вибрационный питатель: 0 ~ 5 | Вибрационный питатель: 0 ~ 5 | |
| Поднос: 5 ~ 10 (Поддержанное изготовление на заказ) | Поднос: 5 ~ 10 (Поддержанное изготовление на заказ) | |
| Размера доски | Максимум: 320*420 мм | Максимум: 320*390 мм |
| Диапазон компонентов | Малые компоненты: 0402 | Малые компоненты: 0402 |
| Крупнейших компоненты: TQFP144 | Крупнейших компоненты: TQFP144 | |
| Максимальная высота: 5 мм | Максимальная высота: 5 мм | |
| Количество женские туфли-лодочки | 3 | 3 |
| Точность размещения | ±0. 02 мм | ±0. 02 мм |
| Работают Системы | WindowsXP-NOVA | WindowsXP-NOVA |
| Мощность | 160 ~ 200 W | 160 ~ 200 W |
| Электроснабжение | 110 В/220 В | 110 В/220 В |
| Машина Размеры | 820 (Д) * 650 (Ш) * 410 (В) мм | 820 (Д) * 680 (Ш) * 410 (В) мм |
| Упаковка Размеры | 1001 (Д) * 961 (Ш) * 568 (В) мм | 1001 (Д) * 790 (Ш) * 590 (В) мм |
| Чистая Вес | 55 кг | 60 кг |
| Брутто Вес | 80 кг | 85 кг |
1) головная система Full Vision 2
2 высокоточные головки для размещения с поворотом ± 180 ° могут удовлетворить потребности в широком диапазоне компонентов.
2) Запатентованная Автоматическая кожура
Запатентованные электромагнитные приводы, вам не нужно избавляться от потраченной нейлоновой пленки вручную,
Что экономит больше времени и усилий.
3) Гибкое позиционирование PCB
Используя опорные стержни и контакты PCB, куда бы вы ни хотели поставить печатную плату и любую форму вашей
PCB есть, все может быть обработано хорошо.
4) интегрированнаяУправление;
Более стабильная производительность и простота обслуживания.
Ручное Программирование
Функция: используется для отображения следов, координат, углов и последовательностей компонентов. Вы можете
Выберите, чтобы добавить эту информацию вручную или импортировать файл с координатами напрямую.
Кормушка для настройки
Все компоненты должны работать в этом интерфейсе, например, выбор сопел и питателей,
1) выбор и место машины NeoDen3V-S: 1
2) панель поддержки печатной платы: 4 шт.
3) штырь поддержки печатной платы: 8 единиц
4) Электромагнит: 1 упаковка
5) иглы: 2 комплекта
6) набор Allen wren: 1
7) ящик для инструментов: 1 единица
8) Чистящая Игла: 3 единицы
9) Шнур питания: 1 единица
10) Двухсторонняя клейкая лента: 1 комплект
11) силиконовая трубка: 0,5 м
12) предохранитель (1А): 2 единицы
13) флеш-накопитель 8G: 1 шт.
14) держатель катушки: 1 комплект
15) Насадка резиновая 0,3 мм: 5 единиц
16) Насадка резиновая 1,0 мм: 5 единиц
17) Вибрационный питатель: 1 единица

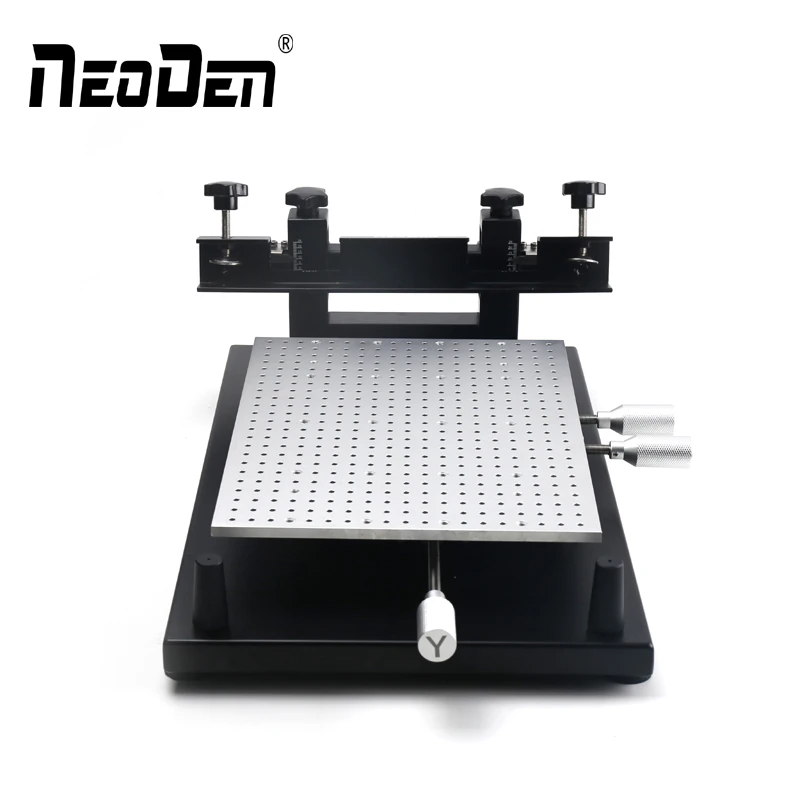

О FP2636 трафарет принтера
| Модель | FP2636 (трафарет опорной рамы) |
| PCB Размеры/PCB фрезерный станок | 260*360 мм |
| Макс рамка Размеры | 500*400 мм |
| Экран трафарет Размеры | 260*360 мм |
| Печать Скорость | Трудоправовой контроль |
| PCB Толщина | 0,5-10 мм |
| Высота платформы | 190 мм |
| Точность повторяемости | ±0. 01 мм |
| Максимальный угол вращения | ± 15 градусов |
| Режим позиционирования | Снаружи/Артикул отверстие |
| Тонкая настройка диапазона | Ось X/Y/Z (все ± 15 мм) |
| Установочный штифт из Размеры | 1 мм/1,5 мм/2,0 мм/2,5 мм/3 мм |
| Упаковка Размеры | 660 × 470 × 245 мм |
| N.W. | 11 кг |
| Вес в упаковке. | 13 кг |
О T962A
| Детали | T962A печь оплавления |
| Напряжение питания AC220V/50Hz, AC110V/60Hz Putout Мощность 1500 W Максимальная площадь пайки 300 × 320 мм Диапазон температур 0℃-280℃ Время цикла 1 ~ 8 мин Масса брутто: 15 кг Размер упаковки: 51x45x33 см | |
2)Способ доставки по умолчанию осуществляется через DHL (от двери до двери), если не требуется от клиента.
3) Срок поставки: 3-4 рабочих дня.
ВГарантийный срок1 год с момента покупкиИ пожизненная Поддержка
А также долгосрочная Цена по прейскуранту завода.
NeoDen будетПредоставьте онлайн-запрос/ответ, а также поддержку и техническую консультацию.
Контактные данные
Характеристики
- Бренд
- NEODEN
- Материалы для самостоятельного изготовления
- Электрический
- Номер модели
- NeoDen3V
- Упаковка
- Коробка
- Тип
- Дробилка / Электрическая дрель / Электрический молот / Шлифовально-ленточный станок / Сочетание
- Применение
- SMT MACHINE
- Applicable PCB
- 320*420mm
- Placement head quantity
- 2
- Positioning accuracy
- 0.02mm
- Tape width
- 8mm 12mm 16mm 24mm
- usage
- surface mounting pick and place machine
- Power supply
- 220V, 50Hz (Convertible to 110V)
- Suitable Component
- 0402- TQFP 100
- feeders
- 24
- Max mounting capability
- 3500 CPH (Vision On)/ 5000 CPH (Vision OFF)
- Application
- Electrical Tool Set, Surface mounting
