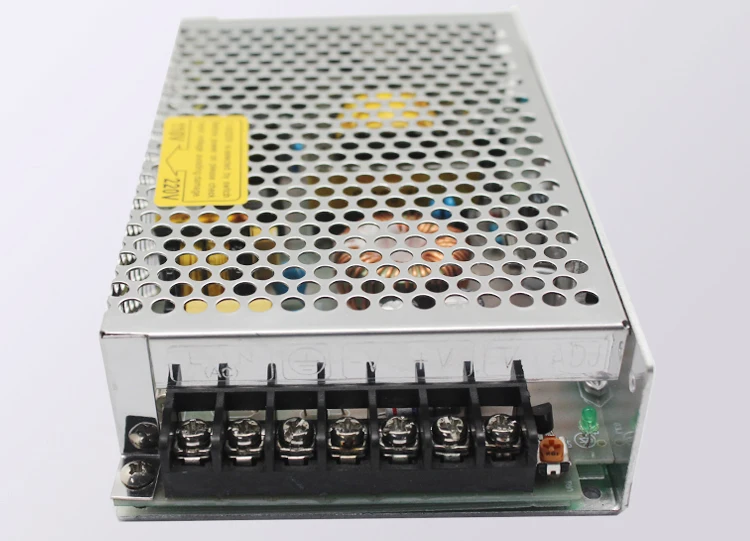

Купить NES-100-24 серия NES ac 220 В к dc 24 SMPA cctv режим питание 4.5a Импульсные блоки питания

Описание

NES-100-24 серия NES ac 220 В к dc 24 SMPA cctv режим питание 4.5a Импульсные блоки питания

100 Вт Один выход импульсный источник питания NES-100 серии

Особенности:

Защита: короткое замыкание/перегрузка/перенапряжение

Охлаждение бесплатной воздушной конвекцией

Светодиодный индикатор для включения питания

100% испытание при полной нагрузке

2 года гарантии

Спецификация

Выход

Модель

NES-100-5

NES-100-7.5

NES-100-9

NES-100-12

NES-100-15

NES-100-24

NES-100-48

DC Напряжение

5 V

7,5 V

9 V

12 V

15 V

24 V

48 V

Номинальный ток

20A

13.6A

11.2A

8.5A

4.5A

2.3A

Текущий диапазон

0 ~ 20A

0 ~ 13.6A

0 ~ 11.2A

0 ~ 8.5A

0 ~ 7A

0 ~ 4.5A

0 ~ 2.3A

Номинальная Мощность

100 W

102 W

100,8 W

102 W

105 W

108 W

110,4 W

Пульсация и Шум

80mVp-p

120mVp-p

150mVp-p

Напряжение Adj. Диапазон

4,75 ~

7,13 ~ 8,3 V

8,55 ~ 9,9 V

11,4 ~ 13,2 V

14,25 ~ 16,5 V

22,8 ~ 26,4 V

45,6 ~ 52,8 V

5,5 V

Напряжение толерантности

± 0%

Линии регулирования

± 5%

Регулировка нагрузки

± 5%

Установка, подъем ВРЕМЯ

1000 мс, 20 мс/230VAC 1000 мс, 20 мс/115VAC при полной нагрузке

Время удержания

30 мс/230VAC 25 мс/115VAC при полной нагрузке

Вход

Напряжение диапазон

85 ~ 132VAC/176 ~ 264VAC выбран переключателем 248 ~ 373VDC

Диапазон частот

47 ~ 63 Гц

Эффективность

80%

81%

83%

84%

86%

Переменного тока

2A/115VAC 1.2A/230VAC

Пусковой ток

Холодный старт 45A

Ток утечки

<2mA/240VAC

Защита

Над нагрузкой

110 ~ 150% номинальной выходной мощности

Тип защиты: режим икоты, автоматически восстанавливается после устранения неисправности

Более Напряжение

5,75 ~ 6,75 V

8,6 ~ 10,1 V

10,4 ~ 12,2 V

13,8 ~ 16,2 V

17,25 ~ 20,25 V

27,6 ~ 32,4 V

55,2 ~ 64,8 V

Тип защиты: режим икоты, автоматически восстанавливается после устранения неисправности

Среда

Рабочая температура.

-20 ~ + 60 (см. «кривую дерации»)

Рабочая влажность

20 ~ 90% RH без конденсации

Температура хранения., Влажность

-40 ~ + 85, 10 ~ 95% относительной влажности

Temp. Коэффициент

± 03%/(0 ~ 50)

Вибрации

10 ~ 500 Гц, 2G 10 мин./1 цикл, период для 60 мин. Каждый вдоль X, Y, Z осей

Безопасность и EMC

Стандарты безопасности

Дизайн относятся к UL60950-1, CB (IEC60950-1), CCC GB4943

Выдержать Напряжение

Я/P-O/P: 3kvac I/P-FG: 2kvac O/P-FG: 0,5 KVAC

Сопротивление изоляции

Я/P-O/P, I/P-FG, O/P-FG: 100 Ом/500VDC/25/70% RH

EMC выбросов

Соответствие EN55022 (CISPR22) Класс B, EN61000-3-2,-3

EMC иммунитет

Соответствие EN61000-4-2, 3,4, 5,6, 8,11, EN55024, EN61000-6-1, уровень легкой промышленности, критерии

Другие

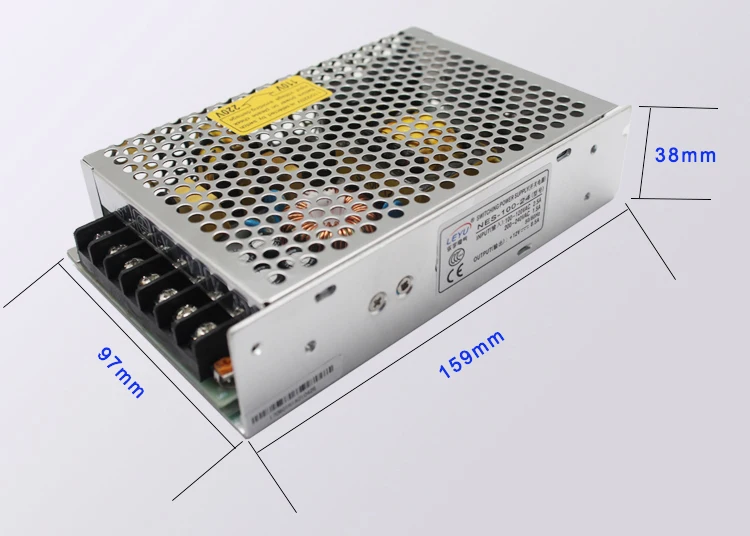

Размеры

159*97*38 мм (Д * Ш * В)

Вес

0,55 кг

Упаковка

30 шт./коробка/17,5 КГ/0,97 CUFT

Примечание

1. все не указанные параметры измеряются при входе 230VAC, номинальной нагрузке и температуре окружающей среды 25.

2. пульсация и шум измеряются на частоте 20 МГц с помощью 12 ”витой пары-провода, завершенного с 0,1 мкФ и 47 мкФ параллельного конденсатора.

3. Допуск: включает в себя настройку допуска, линейную регулировку и регулировку нагрузки.

4. линейная Регулировка измеряется от низкой линии до высокой линии при номинальной нагрузке.

5. регулирование нагрузки измеряется от 0% до 100% номинальной нагрузки.

6. Источник питания считается компонентом, который будет установлен в конечное оборудование. Конечное оборудование должно быть подтверждено тем, что оно по-прежнему соответствует директивным указаниям EMC.
