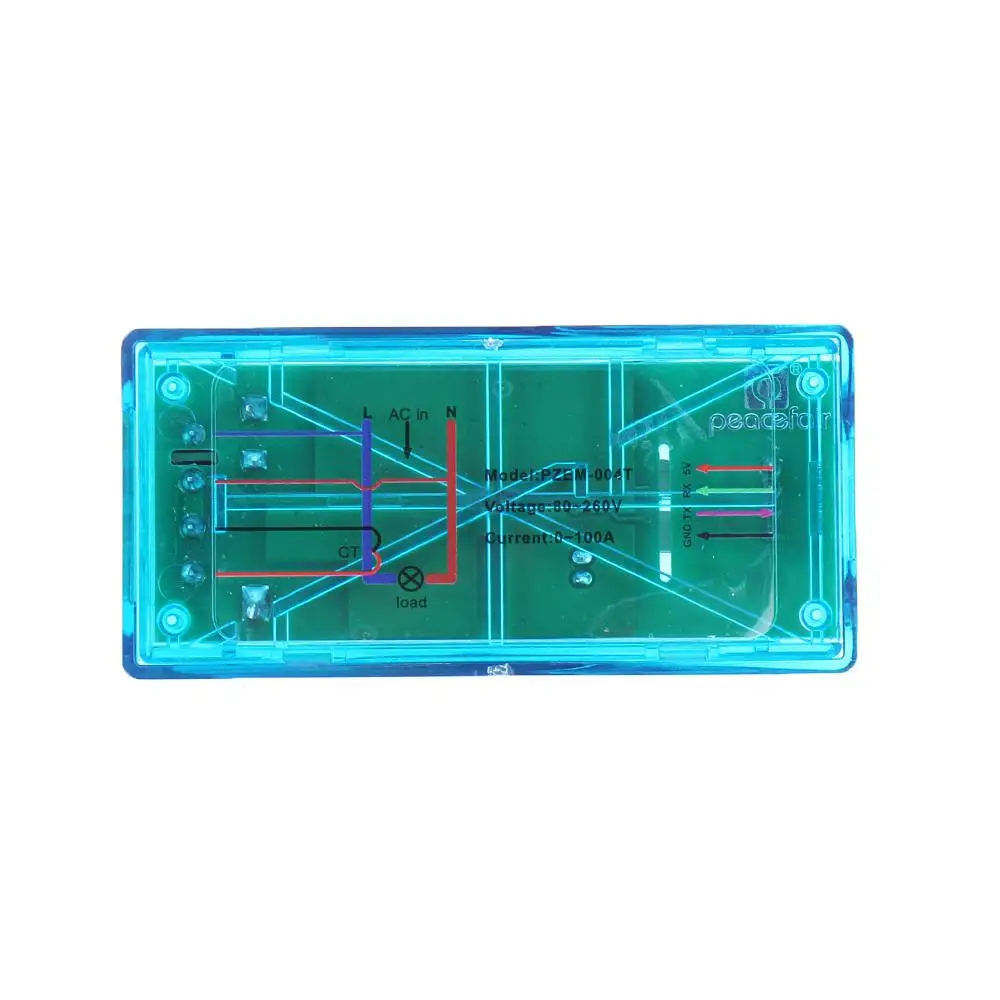

NEW PZEM-004T Update AC Communication Box Power Energy Watt Meter Volt Amp PF Frequency Kwh Voltmeter 100A Module+Open CT

Описание

{Infomodule} долл. сша

Обзор: материнская плата

1. Мы предоставляем программное обеспечение для подключения его к ПК. Если вы хотите подключить его к другим терминальным устройствам, таким как PLC, SCM и так далее, пожалуйста, подготовьте подходящий кабель и напишите программы самостоятельно.
2. этот документ описывает спецификацию PZEM-004T модуля связи переменного тока, модуль в основном используется для измерения напряжения переменного тока, тока, активной мощности, частоты, коэффициента мощности и активной энергии, модуль Без функции отображения, данные считываются через интерфейс ttl.
PZEM-004T-10A: диапазон измерения 10а (встроенный шунт)
PZEM-004T-100A: диапазон измерения 100A (внешний трансформатор)

Технические характеристики:
Рабочее напряжение: 80 ~ 260 в переменного тока
Испытательное напряжение: 80 ~ 260 В переменного тока
Номинальная мощность: 22000 а/Вт
Рабочая частота: 45-65 Гц
Точность измерения: 1,0 класс
Функция:
Напряжение
1.1.1 Диапазон измерения: 80-260 в
1.1.2 разрешение: 0,1 в
Точность измерения: 0.5%
1,2 ток
1.2.1 Диапазон измерения: 0-10 А (PZEM-004T-10A); 0-100 А (PZEM-004T-100A)
1.2.2 пусковое Измерение тока: 0.01A (PZEM-004T-10A); 0.02A (PZEM-004T-100A)
1.2.3 Разрешение: 0.001A
Точность измерения: 0.5%
1,3 активная мощность
1.3.1 Диапазон измерения: 0-2.3kW (PZEM-004T-10A); 0-23kW (PZEM-004T-100A)
1.3.2 мощность запуска: 0,4 Вт
1.3.3 Разрешение: 0,1 Вт
1.3.4 Дисплей Формат:
<1000 Вт, он отображает одну десятичную дробь, например: 999,9 Вт
≥1000 Вт, он отображает только целое число, например: 1000 Вт
Точность измерения: 0.5%
1,4 Мощность фактор
1.4.1 Диапазон измерений: 0,00-1,00
1.4.2 Разрешение: 0,01
Точность измерения: 1%
1,5 частота
1.5.1 Диапазон измерения: 45 Гц-65 Гц
Разрешение: 0,1 Гц
1.5.3 точность измерения: 0.5%
1,6 активной энергии
1.6,1 Диапазон измерений: 0-9999,99 кВт-ч
1.6.2 Разрешение: 1Wh
Точность измерения: 0.5%
1.6.4 Дисплей формат:
<10 кВт · ч, дисплей-Wh (1 кВт · ч = 1000 Вт · ч), например: 9999 Вт · ч
≥10 кВт · ч, дисплей составляет кВт · ч, например: 9999,99 кВт · ч
1.6.5 сброс энергии: используйте программное обеспечение для сброса.
1,7 защита от перегрузки сигнализации
Активный порог мощности может быть установлен, когда измеренная активная мощность превышает порог, он может тревожить
1,8 Связь интерфейс
RS485 интерфейс

Стиль:
100A модуль + открытый CT
Связь протокол
1,1 физической протокол
Физический уровень использования UART для интерфейса связи ttl
Скорость передачи данных составляет 9600, 8 бит данных, 1 стоп-бит, без четности
Посылка включает в себя:
1 х PZEM-004T ttl Modbus-RTU вольтметр мощности амперметр
