Описание

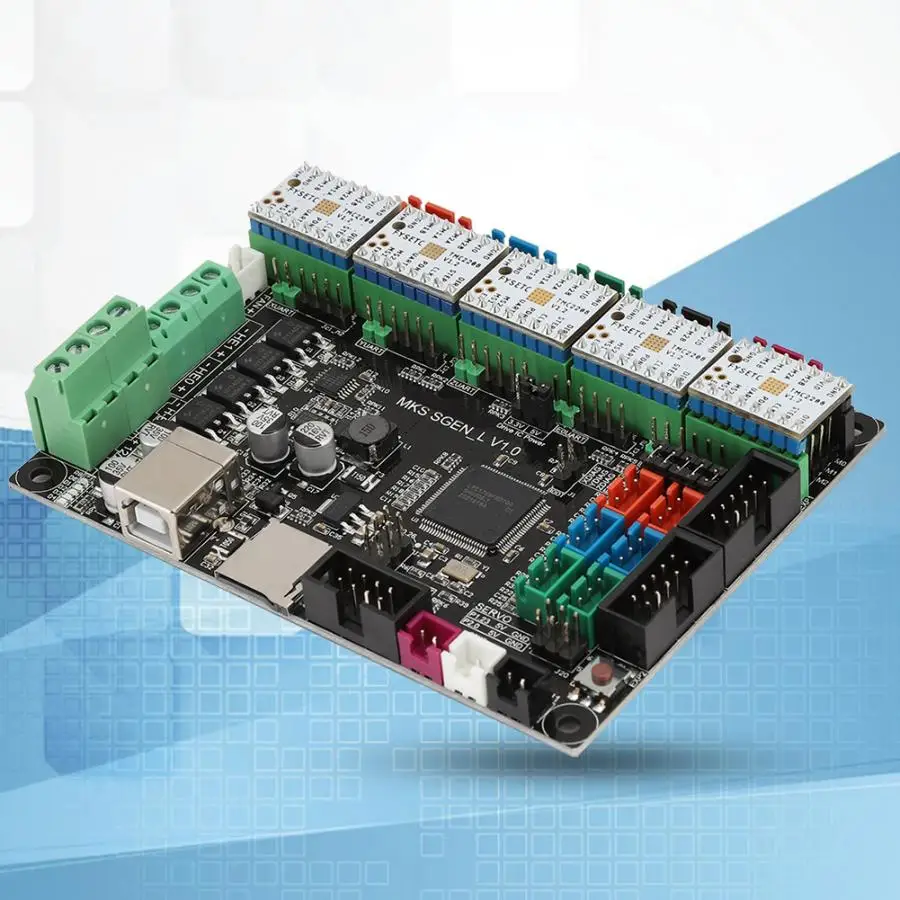

Аксессуары для 3D-принтеров для MKS SGen-L материнская плата + TMC2208x5 бесшумный привод для XYZ/

Особенности:

1. TMC2208 с одноосным шаговым двигателем драйвер чип, встроенный приводной ток 1.4A, пиковое значение тока 2A, диапазон напряжения 4,75 V-36 V, 256 подразделении.
2. С запатентованной для spreadCycle высокой частоты рубки, для dcStep/stallGuard2 технология обнаружения заблокированного ротора, для coolStep технология динамической регулировки тока, может сэкономить 70% энергии.
3. Тихий и гибкий блок интерполяции микроплиера StealthChop обеспечивает до 256 микрошагов/ступенчатое разрешение, идеально подходит для синусоидального управления даже в системах с ограниченной частотой пульса.
4. Так как технология тонкой настройки stealthChop широко используется в 3D печати, дизайн этих компонентов также совместим с существующими 3D принтером электроники, что устраняет стоимость передизайна.
5. Оба элемента имеют импульсные/направляющие входы для полной автономной работы. Конфигурация достигается за счет цифрового ввода. Он может заменить оригинальный TMC2100 с более низким теплотворным значением, который особенно подходит для рынка 3D печати.
6. Принимает 32-битный Cortex-M3 LPC 1768 мастер-чип, 100 МГц частота, сильная вычислительная мощность, значительно улучшена производительность.
7. Как встроенный разъем драйвера, так и внешний порт привода включены, более расширяемые и более селективные.
8. совместим с различными драйверами и особыми режимами (режим uart TMC2208, режим SPI TMC2130 и т. д.), с выделенным бронированием порта, А настройки проводки более лаконичны и удобны.
9. Поддержка различных прошивки с открытым исходным кодом, продолжить прошивку smoothieware, используемую в оригинальной материнской плате серии s, для SGen-L также может поддерживать версию прошивки marlin2.0.
10. Используются высококачественные печатные платы, и соответствующие контакты каждого интерфейса помечены шелковыми метками, что облегчает идентификацию и модификацию.
11. Специальный чип питания используется для поддержки входного напряжения 12-24 В.
12. Поддержка lcd 12864, MINI12864 и других панелей управления для управления дисплеем.
13. Может использоваться с полным спектром сенсорных экранов MKSTFT.

Параметры:

Посылка список:
