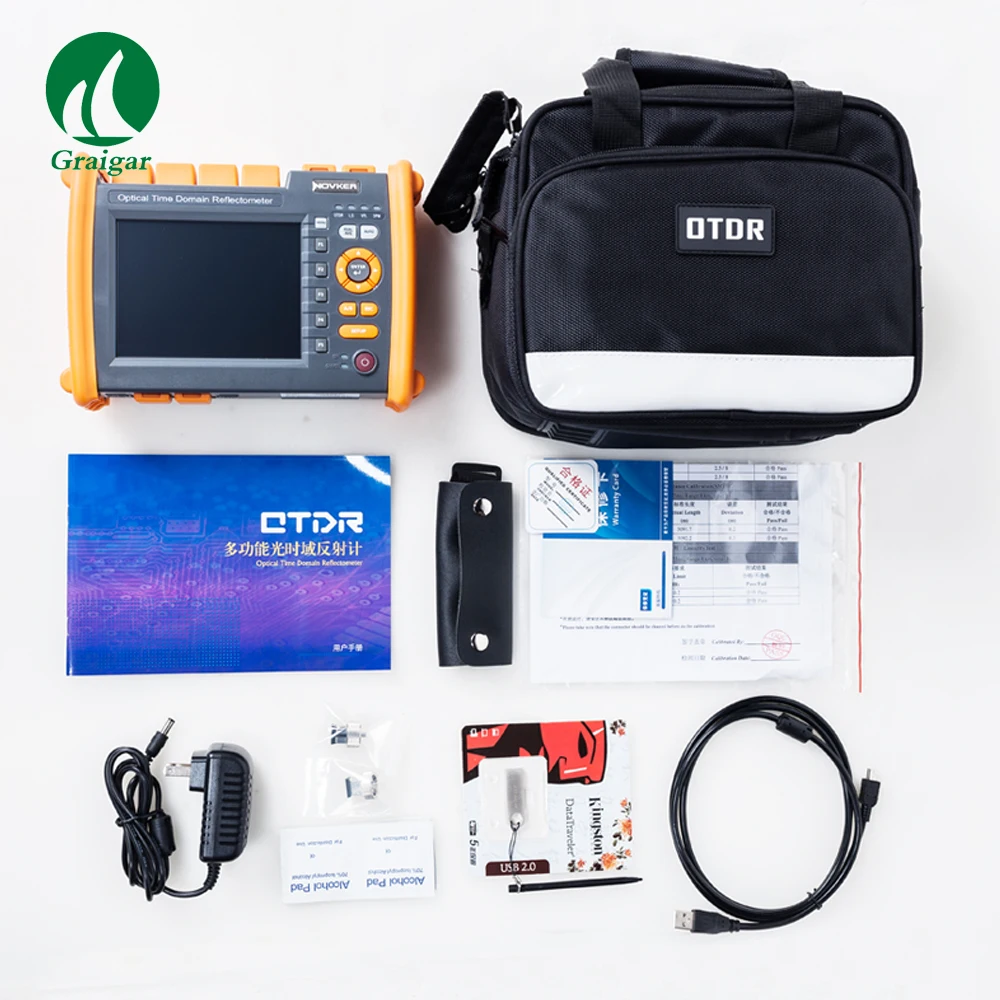

NK5600 Многофункциональный рефлектометр высочайшего диапазона Rresolution 0,05 m

Описание

NK5600 Многофункциональный рефлектометр высочайшего диапазона Rresolution 0,05 m

Описание продукта:

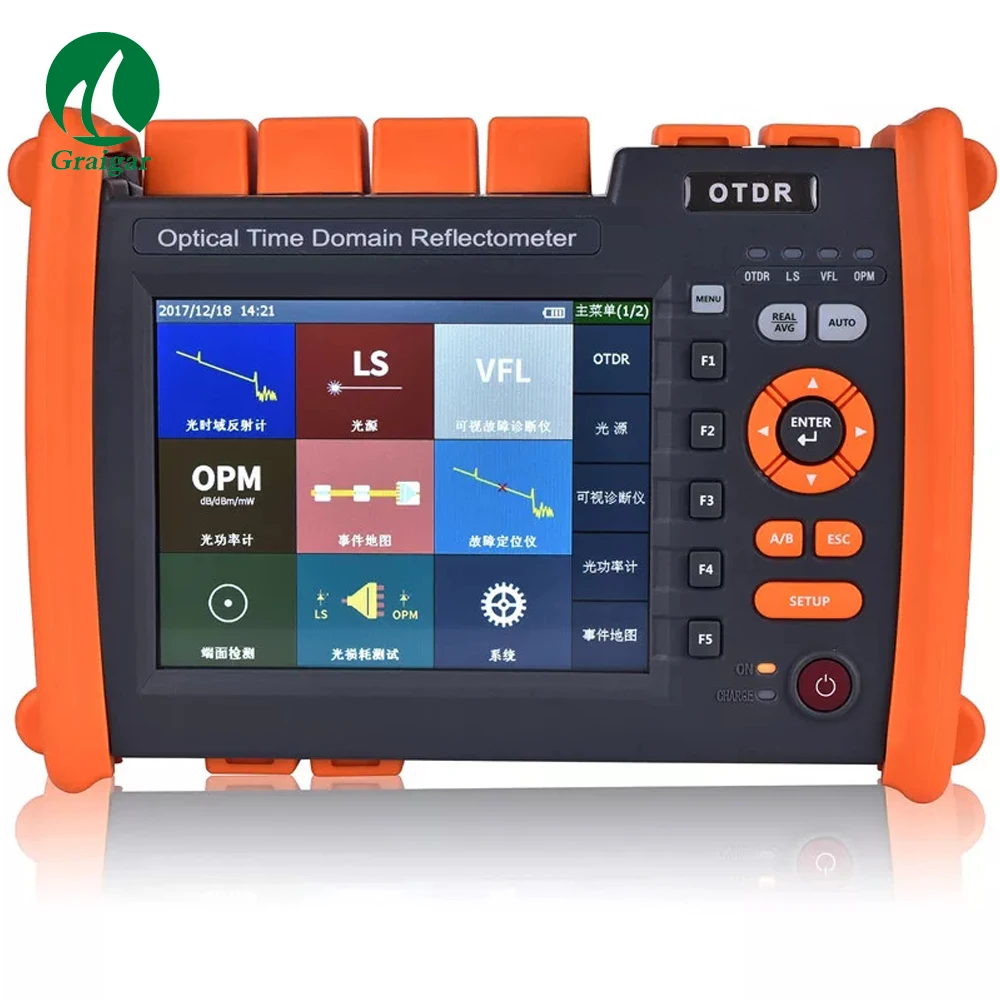

Рефлектометр оптического времени NK5600-высокопроизводительный Многофункциональный тестовый прибор, разработанный для сети FTTx. Продукт имеет максимальное разрешение 0,05 м и имеет минимальную площадь испытания 0,8 м.

Этот продукт интегрирует OTDR/источник света, оптический измеритель мощности и функции VFL в одном корпусе. Он использует сенсорный и клавишный Двойной режим работы. Продукт имеет богатый внешний интерфейс и может дистанционно управляться через интерфейс Ethernet, или через два различных интерфейса USB, внешний U диск, принтер и ПК передачи данных.

Основные Особенности:

Менее 0,8 м кратковременная зона мертвых событий, тест оптоволоконный кабель легко;

Интегрированный 5,7-дюймовый цветной TFT ЖК-дисплей, клавиша/сенсорная Двойная работа.

Встроенный Стабильный свет функция источника 1310/1550 нм;

Встроенная функция измерения оптической мощности;

Встроенный Видимый красный место неисправности (VFL)

Имеет уникальный результат тестирования функция самодиагностики;

Независимый и удобный однокнопочный автоматический режим работы, кнопки функции тестирования в реальном времени;

Многофункциональная функция испытания на синхронизацию длины волны;

С несколькими возможностями просмотра сигналов;

Звено-полосное неразрушительное тестирование (онлайн-тестовый модуль);

Функция автоматического мониторинга света связи;

С функцией беспроводной передачи тестового файла;

Функция сигнализации низкого напряжения батареи;

WinCE операционная система Windows

Технические характеристики:

Динамический диапазон 32/30dB

Погрешность в диапазоне ± (1 м + интервал выборки + 0.005% × расстояние) (за исключением ошибки вставки коэффициента Преломления)

Высочайшее разрешение 0,05 м

Диапазон испытаний 0,4, 0,8, 1,6, 3,2, 6,4, 16,32, 64128256512 км

Ширина испытательного импульса 5,10, 30100275500, 1000,5000, 10000, 20000ns

Потери порог 0.01dB

Образец очков 128 k

Линейность 0.05dB/дБ

Потери Разрешение 0.001dB

Сигналов емкость для хранения ≥1000 штук

Внешний интерфейс USB, мин-USB, RJ-45

Оптический выходной интерфейс FC/SC/ST (сменный)

VFL 650nm±10nm, ≥5mW (Типичный)

Оптический измеритель мощности Диапазон длины волны: от 1200нм до 1650нм, диапазон мощности: от-50 до + 26dBm

Стабилизированный свет функции источника 1310/1550 нм:-5dBm, CW (270 Гц, 1K270Hz, 2K270Hz)

Дисплей 5,7-дюймовый цветной TFT lcd сенсорный экран

Аккумулятор 7,4 v/6300 mAh литиевая батарея, поддерживает до 12 часов непрерывного рабочего времени

Выходная мощность: 19 в. 1.31A

Адаптация к окружающей среде Рабочая температура:-5 ~ + 50 °C, Температура хранения:-20 ~ + 70 °C,

Относительная влажность: от 0 до 95% без конденсации

Размер 215 мм * 150 мм * 70 мм

Вес (с аккумулятором) <1,5 кг
