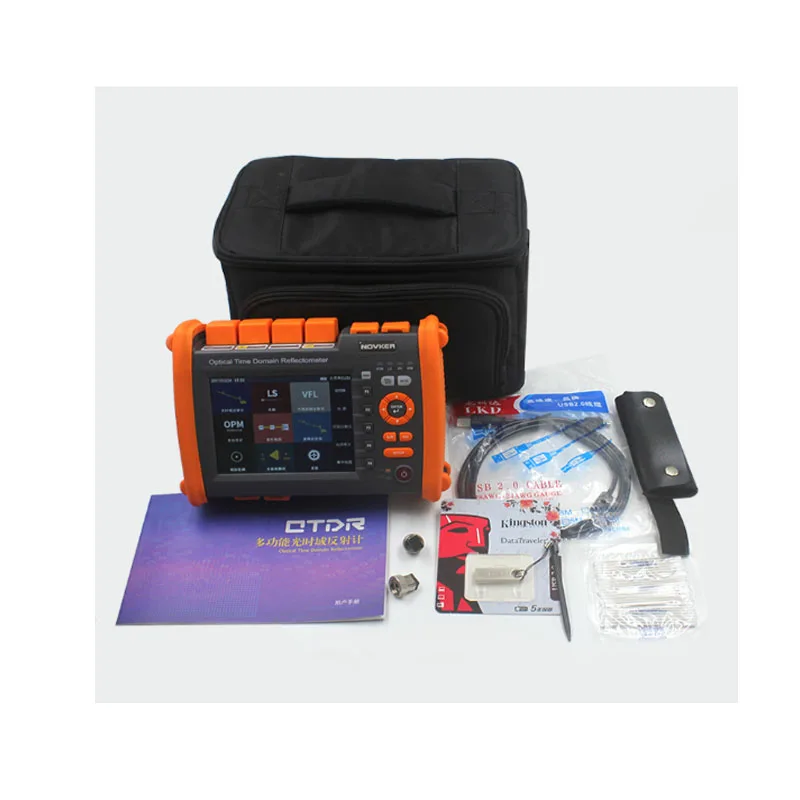

Nk5600 OTDR с функцией визуального локатора неисправностей

NK5600 является портативным OTDR с стабильной и прочной, которая нацелена на измерение вещания и телекоммуникационной сети. Интегрирована с видимой системой обнаружения неисправностей, для соответствия точки обнаружения в оптической сети. Пользователи могут дистанционно получить доступ к этому инструменту с помощью сетевого кабеля или usb-провода.

OTDR (NK5600)

Общие paramer

Тестирование волн 1310/1550 дБ

Динамический диапазон 30/32dB

Событие мертвые зоны SM

Затухание мертвых 5 м/см

Ширина импульса одиночный режим: 5ns, 10ns, 30ns, 100ns, 275 s, 500ns, 1000ns, 5000ns, 10000ns, 20000ns

Тестер мертвых зон, 0,4 км, 0,8 км, 1,6 км, 3,2 км, 6,4 км, 16 км, 32 км, 128 км, 256 км, 512 км

Разрешение Минимальный 0,05 м

Линейность ≤ 0,05 дБ/дБ

Разрешение дисплея 0.01dB

Потери порог шаг 0.01dB

Потери Разрешение 0.001dB

Расстояние Разрешение 0,01 м

Точка дискретизации максимум 128000 точек

Точность расстояния ± (1 м + измерительное расстояние + 0.005% X расстояние, не включает погрешность Преломления)

Хранение данных больше 1000

Внутренний VFL параметр

Лазерная запуска Тип LD

Выход Мощность 5 мВт лазерная указка

Расстояние около 5 км

Оптический разъем FC/UPC/SC

Выходная длина волны 650 нм ± 10 нм

Частота модуляции CW/2 Гц

Стабильный свет Источник: 1310nm/1550nm-5db

Волоконно-оптический измеритель мощности 1200nm-1650nm-50 ~ + 26dBm

Физические параметры

Интерфейс интернет порт, 3 USB порта

Дисплей 5,7 дюймов TFT-LCD сенсорный экран

Батарея 7,4 V/6.3Ah литиевая батарея, непрерывная 12 часов

Рабочая температура-5 °C ~ + 50 °C

Температура хранения-20 °C ~ + 70 °C

Размер 215 × 150 × 70 мм/1,5 кг
