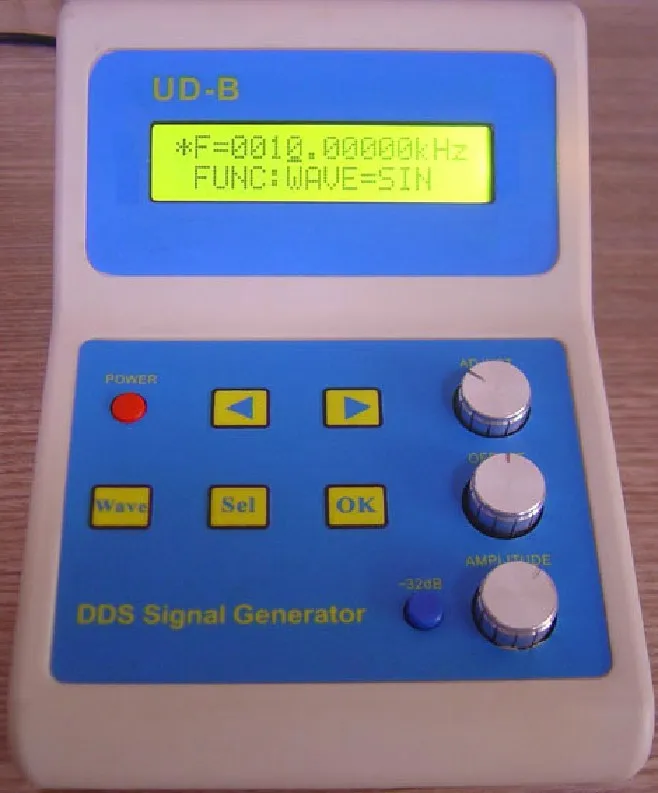

NKS8102 2 м DDS генератор сигналов Источник низкочастотный аудио

Это полный источник сигнала DDS, питание от источника питания DC5V, способный выводить синусоидальную, квадратную волну (рабочий цикл может быть отрегулирован от 1% до 99%), треугольную волну и пилообразную волну и другие функциональные волны, максимальная выходная мощность до 10Vpp, частота от 0,01 Гц до 2 МГц, разрешение 10 МГц, И он имеет три функции ttl синхронный выход и 60 МГц Частотомер.

Этот блок поставляется в стандартной комплектации с блоком питания постоянного тока 5 в постоянного тока и Q9-double зажимом.

Основные функции:
1. Высокочастотное Разрешение: 0,01 Гц
2. Высокая точность частоты: ± 20 ppm
3. Низкое Искажение: <1%
4. Квадратный волновой рабочий цикл регулируется от 1% до 99%
5. Рабочий цикл треугольной волновой модуляции может выводить две sawtooth волны
6. Переменный контроль уровня постоянного тока
7. Измерение внешней частоты
8. Предустановленная функция хранения и передачи частоты
9. Интерфейс

Отгрузочная ведомость:

1. Генератор сигналов DDS X1
2. USB шнур питания X1
3. Q9-clip линия X1

Это полный источник сигнала DDS, питание от источника питания DC5V, способный выводить синусоидальную, квадратную волну (рабочий цикл может быть отрегулирован от 1% до 99%), треугольную волну и пилообразную волну и другие функциональные волны, максимальная выходная мощность до 10Vpp, частота от 0,01 Гц до 2 МГц, разрешение 10 МГц, И он имеет три функции ttl синхронный выход и 60 МГц Частотомер.

Этот блок поставляется в стандартной комплектации с блоком питания постоянного тока 5 в постоянного тока и Q9-double зажимом.

Основные функции:
1. Высокочастотное Разрешение: 0,01 Гц
2. Высокая точность частоты: ± 20 ppm
3. Низкое Искажение: <1%
4. Квадратный волновой рабочий цикл регулируется от 1% до 99%
5. Рабочий цикл треугольной волновой модуляции может выводить две sawtooth волны
6. Переменный контроль уровня постоянного тока
7. Измерение внешней частоты
8. Предустановленная функция хранения и передачи частоты
9. Интерфейс

Технические показатели:

Основной выход синусоидальной волны, квадратной волны, треугольной волны, пилообразной волны
Максимальная амплитуда выхода 10Vpp (без нагрузки)
Выход сопротивление 50Ω±10%
Смещение постоянного тока ± 5 В (без нагрузки)
Диапазон рабочего цикла 1%-99% (квадратная волна)
Дисплей LCD1602

Выход Частотный диапазон: Синусоидальная волна 0,01 Гц 2 МГц
Квадратная волна 0,01 Гц-1 МГц (эффективный диапазон)
Треугольная волна 0,01 Гц-1 МГц (эффективный диапазон)
Sawtooth wave 0,01 Гц ~ 1 МГц (эффективный диапазон)

Разрешение: 0,01 Гц
Стабильность частоты: ±1×10-6
Погрешность частоты: ±5×10-6
Синусоидальное Искажение: <1% (Контрольная частота 1 кГц)
Линейность треугольной волны: ≥98%, 0,01 Гц ~ 100 кГц;
Квадратная волна: ≥95%, 100 кГц ~ 1 МГц;

Измерение наружных размеров функция:
Диапазон частот: от 1 Гц-60 МГц
Амплитуда сигнала: 0.5Vpp-20Vpp
Наружный диапазон подсчета: 0-4294967296
Хранение и вызов: Он имеет 10 наборов функций хранения параметров и отзыва.
