NoEnName_Null 1,3 дюймов белый OLED ЖК-дисплей модуль SH1106 Привод IC 132*64

Описание

Характеристика

1, высокое разрешение: 132X64 (более 12864 разрешения lcd)
2, ультра широкий угол обзора: больше 160 ° (визуальный угол экрана для максимального)
3, Ультра низкое энергопотребление: нормальный дисплей 0,08 Вт (гораздо ниже TFT дисплея)
4, источник питания широкого диапазона: DC 3 V-5 V (без каких-либо изменений, напрямую совместим с обычно используемой системой питания 3,3 V и 5 V)
5, промышленный класс: Диапазон рабочих температур-30 ~ 70 градусов

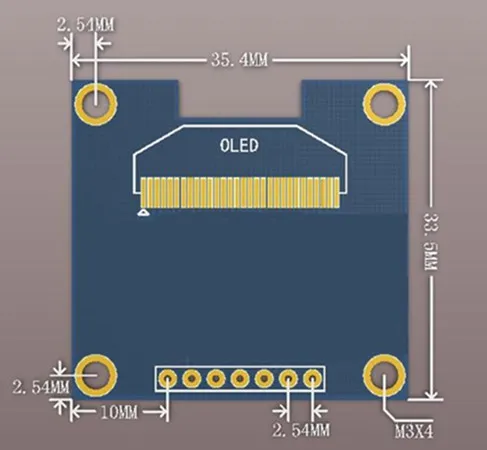

6, ультра-маленький размер: (L) 35,4 мм * (W) 33,5 мм * (T) 4,3 мм
7, поддержка нескольких режимов работы: 3 линии SPI, 4 линии SPI, IIC,
8, с чипом выберите сигнал CS, может осуществить несколько SPI или IIC устройств на той же шины
9, Совместимость с чипом управления 3,3 V и 5 V I/O (без каких-либо настроек, непосредственно совместимы)
10, oled-экран внутренний привод IC: SH1106 (такая же работа с SSD1306)

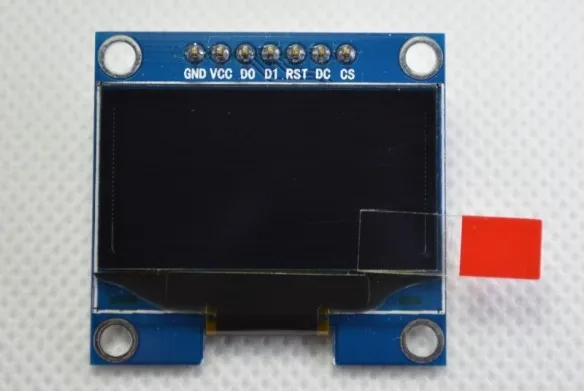

Описание контакта
Заземление: сила земли
VCC: 3,3 В или 5 в источник питания
D0: CLK ЧАСЫ
D1: MOSI данных
RST: сброс
DC: данные/команда
CS: чип выбирает сигнал

Применение
1, "Умный" блок управления часы
2, интеллектуальный дисплей изображения камеры автомобиля в режиме реального времени
3, система управления батареей
4, промышленная ручка управления
5, MP3
6, телефон с расширенными сервисными возможностями
7, портативный медицинский инструмент

Дополнительные данные
1, C51 однокристальная дисплей процедуры
2, STM32 дисплей процедуры
3, oled-экран
4, спецификации OLED модуля
5, oled-экран IC руководство по данным
