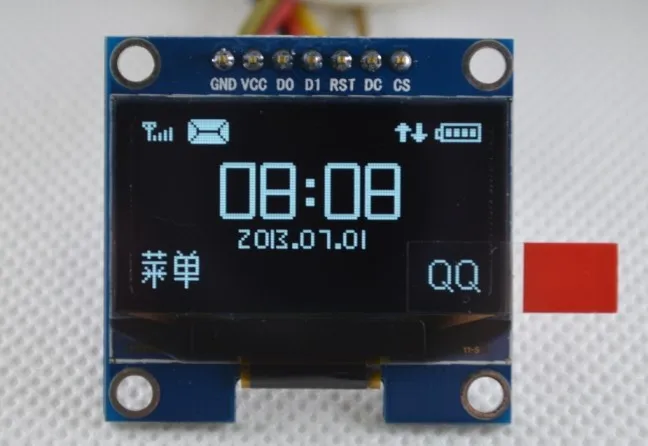

NoEnName_Null 1,3 дюймовый синий OLED ЖК-дисплей модуль SH1106 Привод IC 132*64

Описание

Характеристика

1, высокое разрешение: 132X64 (более 12864 ЖК-разрешение)
2, ультра широкий угол обзора: больше 160 ° (отображение визуального угла экрана для максимального)
3, Ультра низкое энергопотребление: нормальный дисплей 0,08 Вт (гораздо ниже TFT дисплея)
4, широкий диапазон питания: DC 3 в-5 в (без каких-либо изменений, Непосредственно совместим с широко используемой системой питания 3,3 В и 5 В)
5, промышленный класс: Диапазон рабочих температур-30 ~ 70 градусов
6, Ультра маленький размер: (L) 35,4 мм * (W) 33,5 мм * (T) 4,3 мм
7, поддержка нескольких режимов работы: 3 линии SPI, 4 линии SPI, IIC,
8, с чипом выбора сигнала CS, может осуществлять несколько SPI или IIC устройств на одной и той же шине
9, совместим с 3,3 В и 5 В контрольным чипом I/O уровня (без какой-либо настройки, напрямую совместим)
10, oled-экран внутренний привод IC: SH1106 (та же операция с SSD1306)

Описание контакта
Заземление: сила земли
VCC: 3,3 V или 5 V источник питания
D0: CLK ЧАСЫ
D1: MOSI данных
RST: сброс
DC: данные/команда
CS: чип выбора сигнала

Применение
1, "Умный" блок управления часы
2. Интеллектуальная Автомобильная камера в режиме реального времени
3, система управления батареей
4, промышленная ручка управления
5, MP3
6, телефон с расширенными сервисными возможностями
7, портативный медицинский инструмент

Дополнительные данные
1, C51 одночиповый дисплей
2, режим отображения STM32
3, руководство по использованию данных на oled-экране
4, спецификации oled-модуля
5, oled-экран диск IC руководство по данным
