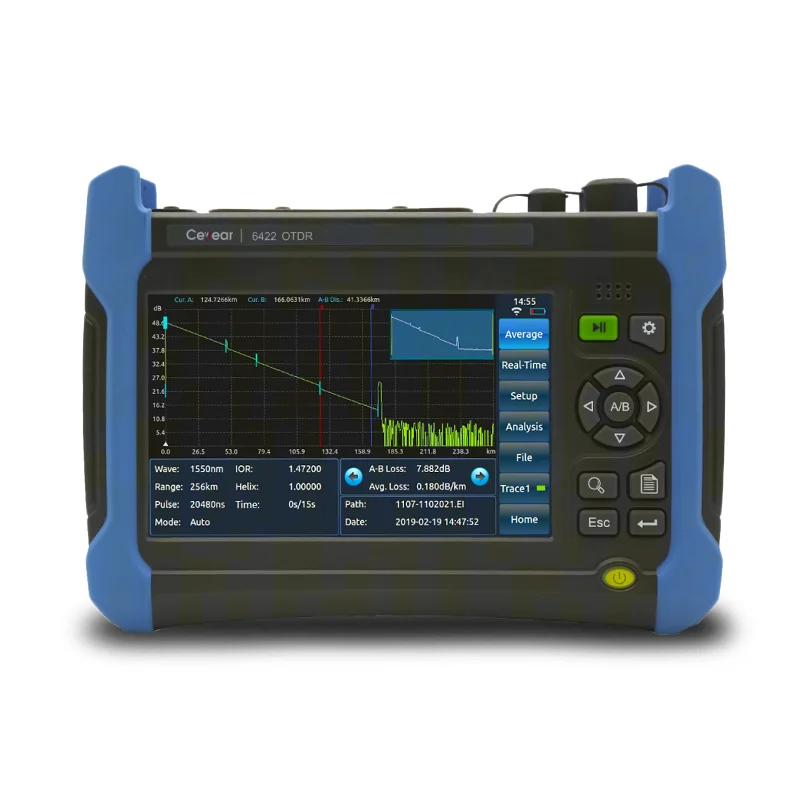

Новая модель, Cetc Ceyear AV6422, качество с многофункциональным OTDR Exfo JDSU

Описание

Описание продукта:

6422 OTDR может использоваться для тестирования одномодовых длин волн 1310 нм, 1550 нм, 1490 нм, 1625 нм и 1650 нм, многомодовых длин волн нм и 1300 нм, а также специально настроенных длин волн. Он предоставляет несколько дополнительных модулей, таких как Одиночная длина волны, мульти-длина волны и онлайн-тест. С максимальным динамическим диапазоном до 50 дБ устройство используется для удаленного тестирования многофилиальной сети связи. Он разработан с минимальной мертвой зоны события 0,5 м, что делает близкое соединение легко контролироваться, и наименьшее разрешение выборки 2,5 см, что позволяет ему точно найти точку события.Кроме того, устройство также разработано с несколькими удобными функциональными опциями, такими как стабильный светильник, оптический измеритель мощности, видимый красный светильник и тестер для проверки торцевой поверхности волокна.
6422 OTDR разработан с рабочей температурой и температурой хранения-10°C~ 50°CА-40°C~ 70°CСоответственно, чтобы удовлетворить требования EMC, а также требования к испытаниям на вибрацию и удары, MTBF (& theta;) 6000 h или выше для обеспечения высокой надежности, и 75 Вт встроенный литий-ионный аккумулятор для обеспечения выносливости для непрерывного измерения в дикой местности.

Основные характеристики

Быстрый автоматический тест
Благодаря функции автоматического тестирования 6422, нет необходимости в том, чтобы пользователь мог узнать больше о его работе. Подключите Оптическое волокно и нажмите кнопку [Тест]. Затем устройство автоматически установит оптимальные условия тестирования и, наконец, выдаст точные результаты тестирования, такие как тестовая кривая и список событий.

Уникальный сети PON тест
В качестве идеального теста ODN и FTTx, 6422 предоставляется уникальная Встроенная функция тестирования сети PON, может проникать в оптический сплиттер до 1:128, и может использоваться для точного тестирования каждой ветви сети PON.
Автоматический контроль и сигнал тревогиООптическиs
Когда OTDR тестирует оптоволоконную линию, сигнал оптической связи в оптическом волокне, если таковой имеется, приведет к неточным испытаниям и даже невозвратным повреждениям детекторов в устройстве.6422 может автоматически контролировать оптический сигнал связи в Тестируемом оптоволокне. Пока тестируемое Оптическое волокно подключено к оптическому интерфейсу 6422, устройство может автоматически распознавать и контролировать наличие в нем оптического сигнала связи. Как только оптический сигнал отслеживается, он подает сигнал вовремя, чтобы обеспечить самую быструю и своевременную защиту устройства.

Технические характеристики

Рабочая длина волны: 650nm±20nm
Выходная мощность: 2 мВт (стандартная)
Режим работы: по часовой стрелке,1гцИ2 Гц

Диапазон длин волн: 1200nm~1650nm
Диапазон мощности:-60 дБм~0dBm
Погрешность: ± 5% (-25 дБм,CW)

Рабочая длина волны: такая же, как OTDR
Выходная мощность: ≥-5 дБм
Режим работы: по часовой стрелке,270 Гц,1 кГцИ2 кГц

Обратите вниманиеs: 1. Один должен быть выбран только дляВСтандартный модуль.
2. Температура окружающей среды 23°C± 5°C, Максимальный тест PW, в среднем более 500 раз, и SNR 1.
3. Диапазон 1,6 км или меньше, PW 3ns, потеря концевого отражения волокна 40 дБ или выше, и типичное значение.
4. Диапазон 1,6 км или меньше, PW 5ns или меньше, потеря зеркальной поверхности волокна 50 дБ или выше, и типичное значение.
