NRF51822 QFAC макетная плата ble4.0 4,1 браслет Baidu WeChat платформа

NRF51DK совместим с nRF51822 макетной платой, SDK11.0 совместим с новой версией, nRF51DK (PCA10028)-это единственная плата разработки, поддерживаемая в настоящее время Скандинавией, и SDK (пакет разработки программного обеспечения) предоставляемая северным потоком только для nRF51DK (PCA10028), то есть, все функции SDK могут быть непосредственно выполнены на nRF51DK. В то же время, Экспериментальные процедуры, предоставляемые технологией экхема, также основаны на новом SDK.

С отдельной конструкцией, модуль NRF51822 может быть удобно удален. NRF51822 Чип Модель: nrf51822-qfac (256 K Flash, 32 K Ram). Все IO вытягивается pin и bus. GPIO, занятый периферийными устройствами на макетной плате, может быть подключен или отключен от короткого замыкания, что облегчает распределение контактов во время разработки и облегчает оценку тока.

Доска с 4 пользователя светодиодный и 4 ключа пользователя.

Встроенный 3 V активный зуммер делает функция будильника, удобнее.

Расположенный на плате, светочувствительная микросхема вольтметра судьи интенсивность света путем считывания данных ADC.

Панель сенсорной кнопки для достижения различных приложений сенсорного управления.

Встроенный инфракрасный прием 38 кГц и bluetooth, BLE может осуществить множество практичных приложений, таких как инфракрасный пульт дистанционного управления, управление доступом bluetooth, без заряда парковки и т. Д.

Есть потенциометр на плате, и tap напряжение потенциометра считывается ADC для облегчения обучения ADC.

Бортовой последовательный порт передачи и получения световой индикатор, может непосредственно следить, является ли передача данных последовательного порта, отладочная работа очень практична.

Встроенный USB Последовательный интерфейс цепи, используя мини USB интерфейс, гораздо больше, чем микро интерфейс может выдержать torment, мини USB кабель передачи данных может завершить связь с компьютером.

Usb-порт разработан с самовосстанавливающимся предохранителем для защиты usb-порта устройств и компьютеров.

Специальный интерфейс встроенного датчика PM2.5, это очень легко DIY детектор PM2.5, теперь дымка размыта, сделать свой собственный детектор bluetooth PM2.5, не очень крутой.

Бортовой MPU6050 гироскоп, интерфейс датчика ускорения, портативное устройство разработки, четыре оси полета необходимо!

Встроенный MPU6050, LIS3DH (датчик ускорения для браслет Baidu проект с открытым исходным кодом), LIS3DSH, MP9250 модульный датчик ускорения интерфейса.

Интерфейс модуля считывания RFID/RC522 может быть подключен для облегчения проектирования различных двухчастотных приложений.

Есть три интерфейса модуля дисплея: 0,96 "старый, 1,3" OLED и 1,8 "TFT цветной экран.

Интерфейс встроенного датчика температуры DS18B20 и датчика температуры и влажности DHT11 для определения температуры, температуры и влажности.

Встроенный модуль платы реле интерфейс может легко осуществить управление реле.

Загрузчик отделен от платы карты. При проектировании ik-51822dk макетной платы технология ecom, после тщательного изучения, решила не интегрировать загрузчика в макетную плату. Наши причины:

Используйте j-link downloader, быстро, Экономьте время разработчика.

Вместо того, чтобы потратить деньги на загрузчик для каждой платы разработки, j-link downloader является одним из основных инструментов для встроенных разработчиков программного обеспечения (если у вас еще нет, экхэм рекомендует вам купить один).

6-ядерный программирования отладки интерфейс предназначен для прямого подключения j-link загрузчик через опорные адаптер переменного тока, во избежание проблем проверки режим подключения каждый раз, когда при подключении через dupont линия, таким образом, чтобы облегчить процесс моделирования пользователя. все для внимания пользователя!

Все подлинные компоненты, высококвалифицированная аппаратная Инженерная проводка, модуль с использованием золотого тонущего процесса, заплата машина, красивая и деликатная, Превосходная производительность.

Вся продукция технологии ecom производится встроенной производственная линия с технологией поверхностного монтажа компании, и проблемы фальшивой сварки и недостающей сварки, вызванные ручной обработкой и плохой консистенцией продукта отклоняются.

Источник питания: 3-5 в (внутренний Регулятор низкого дифференциал напряжения)

Поддержка OLED, TFT цветной экран

Оснащен инфракрасными и сенсорными кнопками

Может получить доступ к MPU6050, LIS3DH, LIS3DSH, MPU9250 виды датчиков ускорения

WeChat платформа доступа

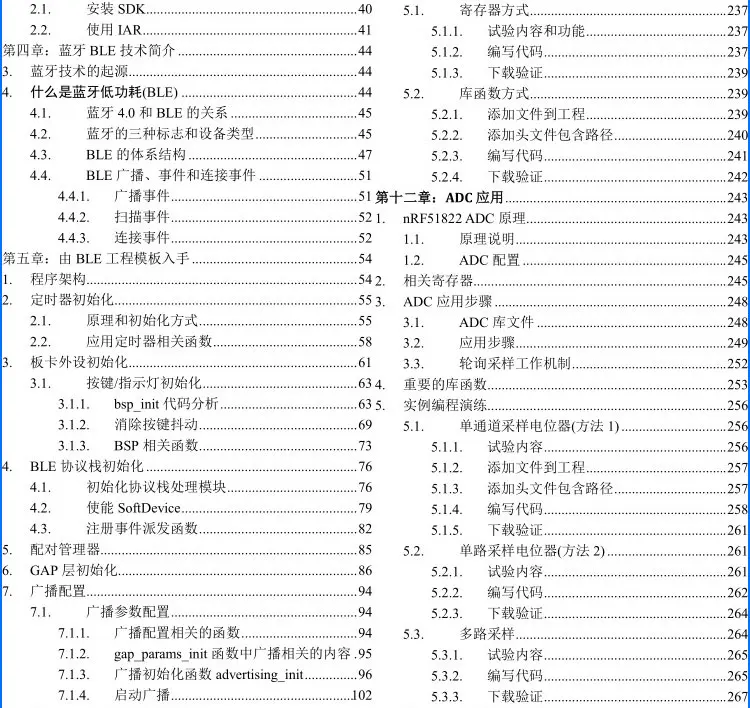

Учебник по разработке, технология экхема с 1 декабря 2016 г. Издана "bluetooth 4. X BLE Development notes-на основе nRF51822"

Браслет Baidu

Hands руки учат вас, как сделать умные браслеты

Hands руки учат вас, как сделать умные браслеты Code код

Скачайте напрямую из Baidu с открытым исходным кодом!

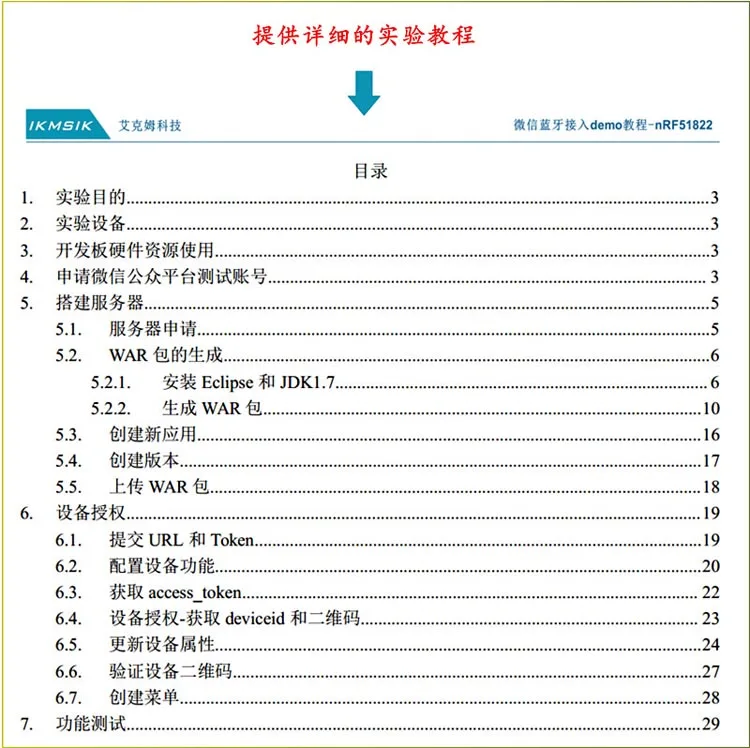

IK-nRF51DKImplementation Wechat Bluetooth с поддержкой разработки

GetIK-nRF51822DKAfter совет по разработке, как сделать работу макетной платы? Как узнать nnrf51822 (Bluetooth)?

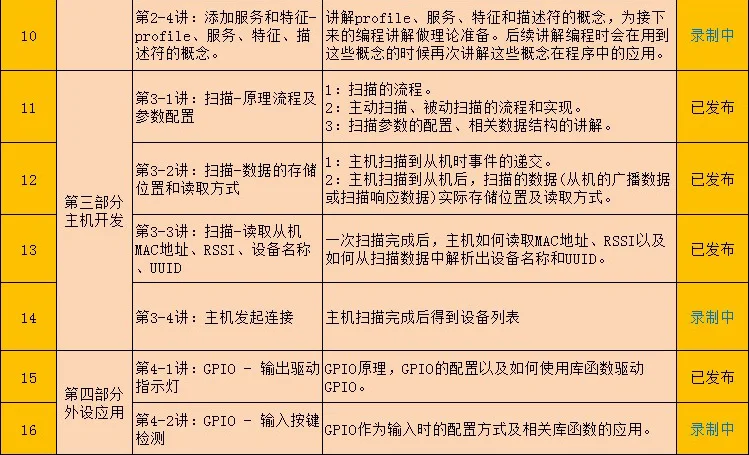

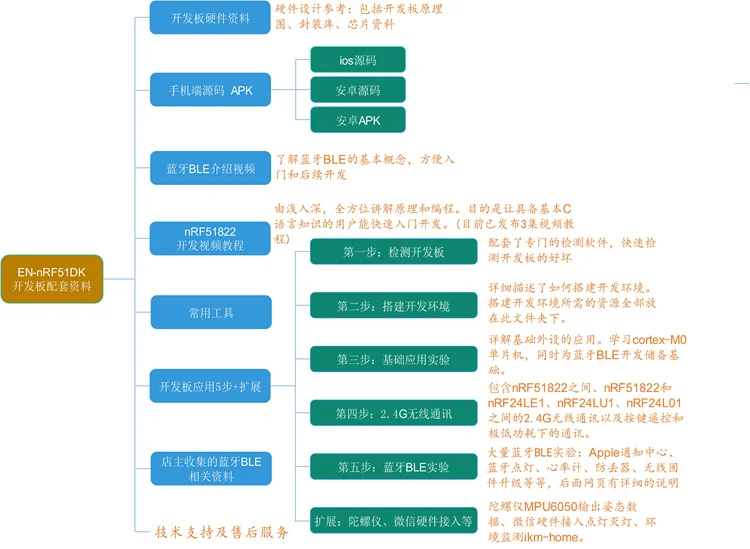

Acme ТехнологияВведение «Приложение для макетной платы 5 шаг + расширение» способ направления пользовательской платы разработки приложений на системном уровне, пользователи могут выбрать для изучения сопутствующих экспериментов на каждом шаге в соответствии с их собственные потребности.

Каждый шаг содержит инструменты, необходимые для этого шага.

【Шаг 1: тестинговая плата

【Шаг 2: создание среды для развития

【Шаг 3: базовый опыт обучения

【Макетная плата применение Шаг 4: study2.4gтелекоммуникация 】

【Шаг 5: обучение Bluetooth

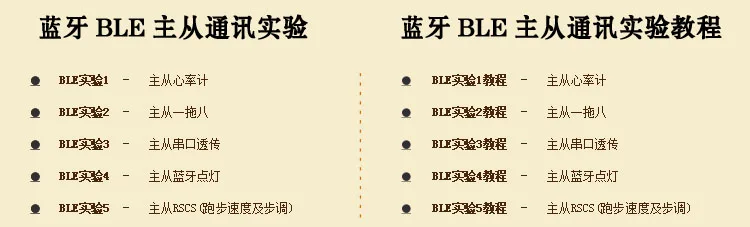

【Bluetooth эксперимент: аналоговый пульсометр

【Bluetooth эксперимент: Master-slave heart rate meter】

【Bluetooth эксперимент: передача последовательного порта 】

【Bluetooth BLEExperiment: Master-slave Последовательная передача 】

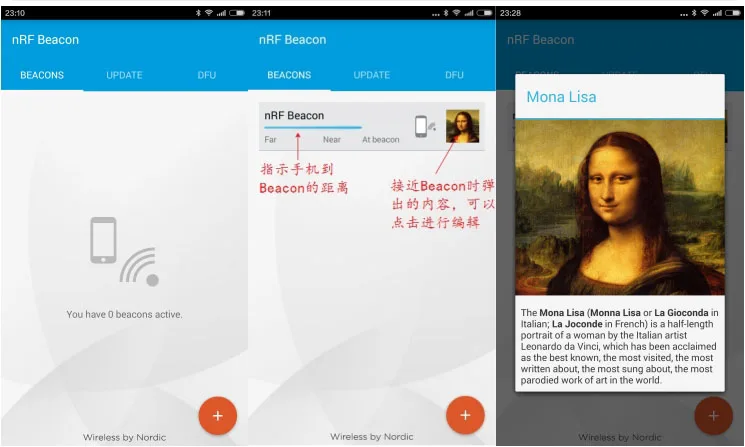

【BluetoothBLEExperiment: Beacon】

【BluetoothiBeaconBase станция внутреннее местоположение】

【Bluethbleexperiment: Master и slave】

【Bluetooth эксперимент: iBeaconWechat качает его окружение】

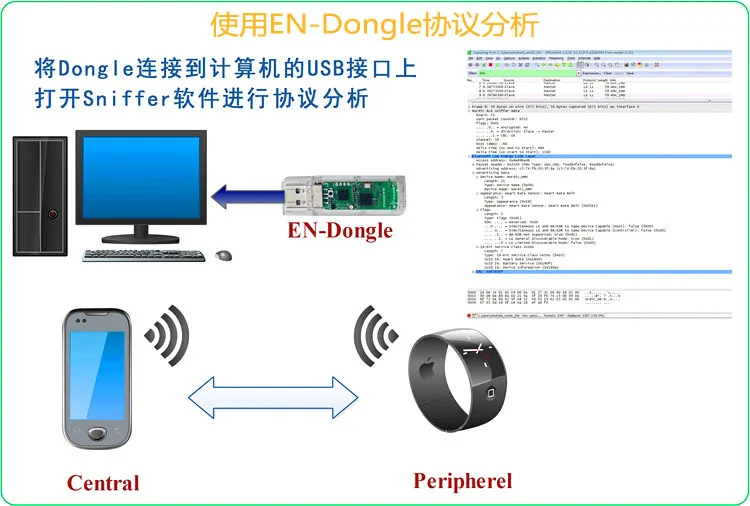

【UseEN-Dongleprotocol анализа】

Продолжите процесс разработки BLE, UseEN-dongleProtocol анализ может значительно повысить эффективность развития. Для начинающих, может понять быстро。

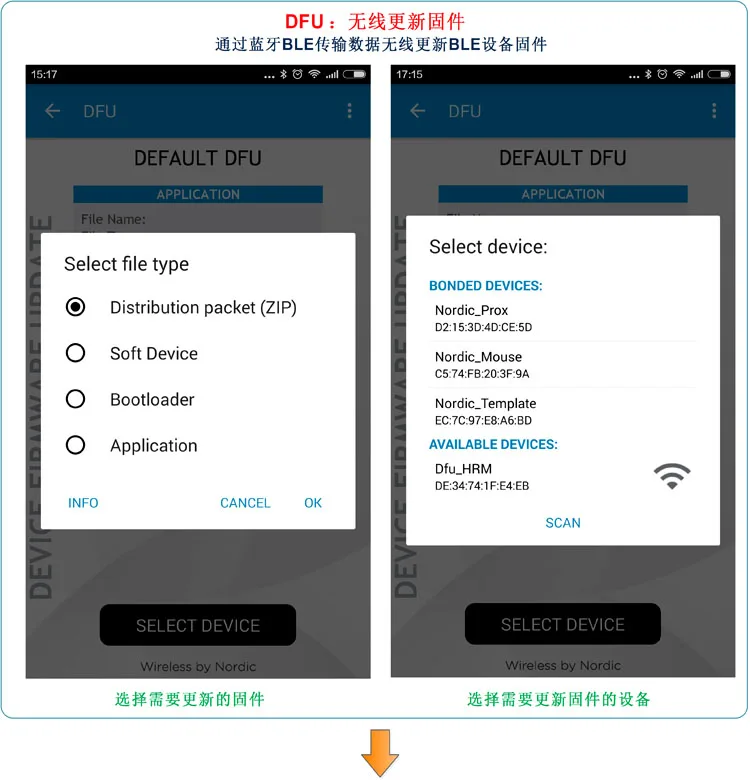

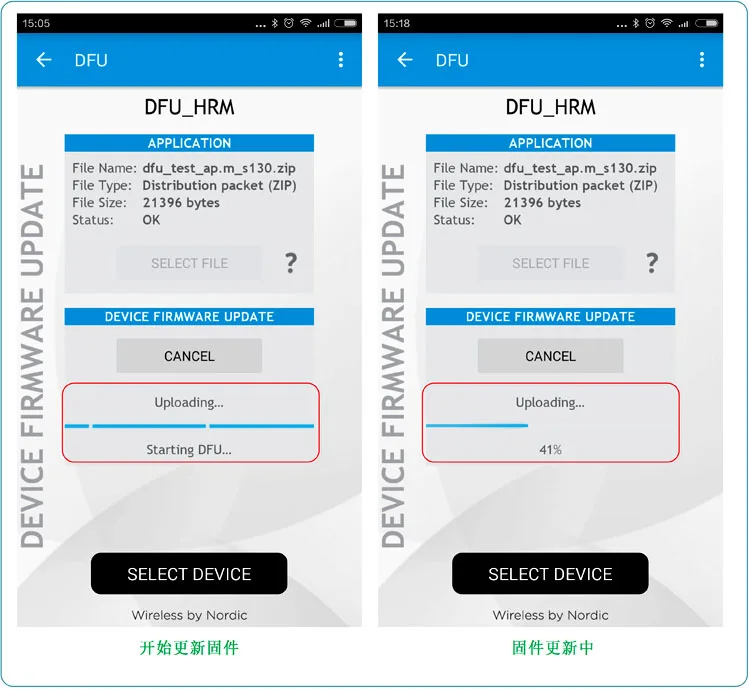

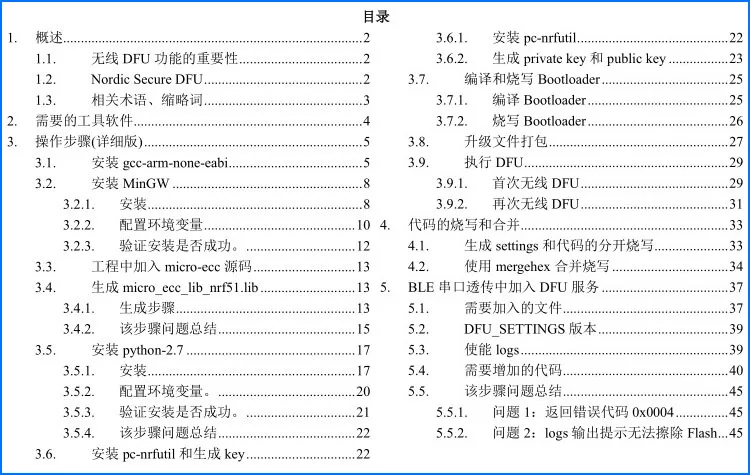

【Bluetooth эксперимент: DFU-беспроводное обновление прошивки】

【BluetoothBLEExperiment: IKM-HOME】

Больше экспериментов по Bluetooth: Bluetooth keymouse, близость Bluetooth... не все примеры приведены!

【Expanded experimentMPU6050Output отношение data】

Гироскоп и акселермпу6050основная Выходная информация имеет мало значения., основные данные должны быть преобразованы в данные о позициях по алгоритм для использования.

Открытый источник основан на onnrf51822platformpu6050 DMPAttitude исходный код! многие друзья хотят получить гироскопы, но не могут начать. мы источник этой части кода. пусть больше друзей заинтересованы в гироскопах испытать очарование гироскопов!
