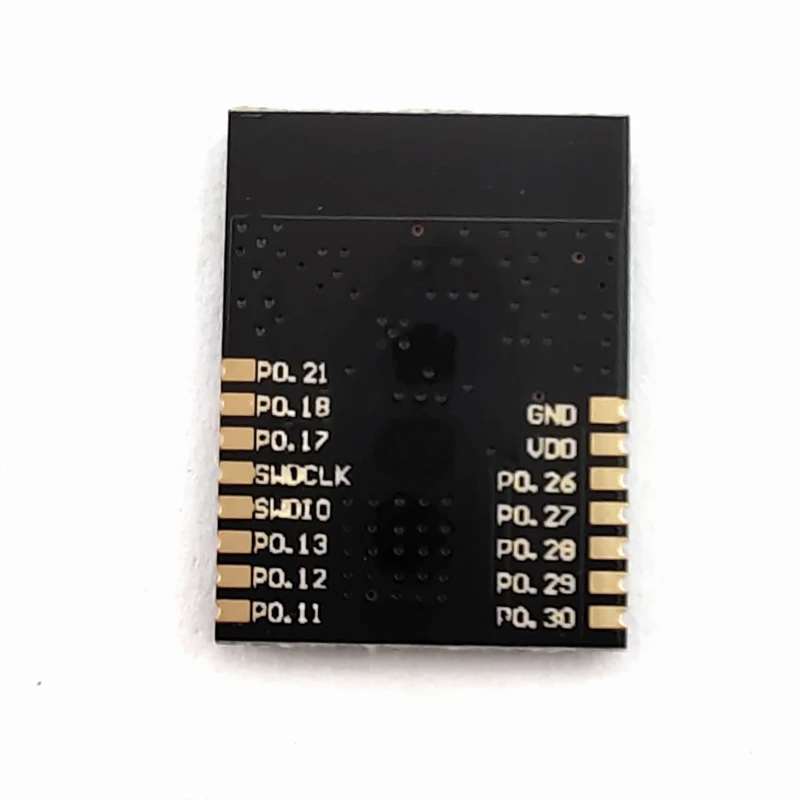

NRF52832+ PA Bluetooth модуль/PCB антенна/поддержка обновления воздуха/маленькое расстояние

Описание

Bluetooth с низким потреблением энергии5,0Модуль

YJ-17024-NRF52832 + PA маломощный Bluetooth 4,2 имеет очень высокий уровень интеграции, с размером всего 15,2 мм * 17,2 мм * 2 мм, с шагом штыря 1,27 мм.

Характеристики продукта:

NRF52832-мощное многопрофильное одночиповое решение для беспроводных приложений ULP. Он сочетает в себе лучшие в отрасли новейшие беспроводные приемопередатчики в скандинавском стиле, процессор ARM® CortexTM M4F и флэш-память 512кб с памятью 64 КБ ram. NRF52832 поддерживает низкую мощность Bluetooth® lowenergy (ранее Bluetooth Smart), ANTTM и 2,4 ГГц. Серия также имеет NFC-A интерфейс тега для сопряжения OOB.

NRF52832, используя 32-разрядный процессор ARM Cortex M4F MCU, флэш-память и co 512kB, 400kB которой для разработки приложений. Плотность кода и скорость исполнения намного выше, чем платформа 8/16 бит. Поддержка HW имеет инструкции DSP и операции с плавающей точкой, так что производительность Cortex M4F превышает Cortex M0/M0 +/M3 и M4. Программируемый периферийных Соединительный (PPI) системы обеспечивают 20-канальный автобус, что позволяет напрямую и автономная система периферийных связи без Процессор вмешательства. Это позволяет избежать задержки между периферийными устройствами и периферийными устройствами, обеспечивая энергосберегающие преимущества, связанные с режимом ожидания ЦП. Серия имеет 2 режима питания по всему миру, однако, все системные модули и периферийные устройства имеют независимое управление питанием, что позволяет системным модулям автоматически переключаться между работающими/резервными только в зависимости от необходимости/необходимости достижения конкретных целей. Новые радиоприемники являются основой для работы nRF52832. Радио поддерживает Bluetooth и ANT с низким энергопотреблением и совместимо по беспроводной сети с линейками nRF24AP и nRF24L. Выходная мощность может быть расширена с максимальной + 4 дБм до-20 дБм, 4 дБ За шаг. Чувствительность каждого уровня будет повышаться, диапазон чувствительности от-96 -- 89 дБм (в зависимости от спецификации скорости передачи данных), из которых маломощная чувствительность Bluetooth составляет-96 дБм, ANT-92,5 дБм. Компонент NFC поддерживает NFC-A маркировку, обнаружение приближения и Пробуждение на месте от режимов низкой мощности. NFC обеспечивает внешнее соединение устройств по Bluetooth, что значительно упрощает их использование.

Простая, быстрая и безопасная разработка кода

NRF52832 предоставляет разработчикам четкую разработку кода приложения и встроенное разделение стека протокола. Это означает устранение зависимости от сбора, соединения и времени выполнения, а также встраивание зависимостей стека и связанных с ними проблем с отладкой. Маломощные Bluetooth и ANT stacks-это предварительно скомпилированные бинарные файлы, предоставляемые компанией North Semiconductor, если код приложения скомпилирован отдельно. Интерфейс встраивания стека использует асинхронную модель, ориентированную на события, без необходимости RTOS framework.

OTA DFU

NRF52832 поддерживает функцию обновления OTA DFU, позволяя приложениям обновлять приложения и софтустройства на месте.

Максимальное повторное использование и облегчение переноса,NRF52832 имеет периферийные устройства, совместимые с nRF51 серии бинарных, доступны.

В большинстве функций для реализации старых и старыхПростой миграции между nRF52. Большинство интерфейсов и общие рамки программного обеспечения nRF51 S130

Структура и строительствоОбратная совместимость nRF52 S132 softdevices гарантирует, что большая часть существующих nRF51 кодовой базы может быть легко расположена.

Повторного использования на nRF52.

SoftDevices

Стек скандинавского протокола, называемый softdevices, дополняет nRF52 серии SoCs. Все серии nRF52 могут быть запрограммированы с помощью программного стека, предоставленного нордическим полупроводником, который обеспечивает наибольшую гибкость для разработки приложений, позволяя последней версии стека быть включены в SoC серии nRF52.

Широко используется прозрачный последовательный Bluetooth, пульт дистанционного управления, беспроводное считывание счетчиков, сбор промышленных данных, велосипед, частота сердечных сокращений, ANCS, клавиатура и HID оборудование, RFID, устройство против потери, скакалка, фотографирование и т. д.

Основные характеристики:

Полиамид (PA)/LNA управления

PIN-код20PIN-кодДвадцати четырехPAСтатус

10 RXEN

01 TXEN

00 холостого хода

11 недействителен
