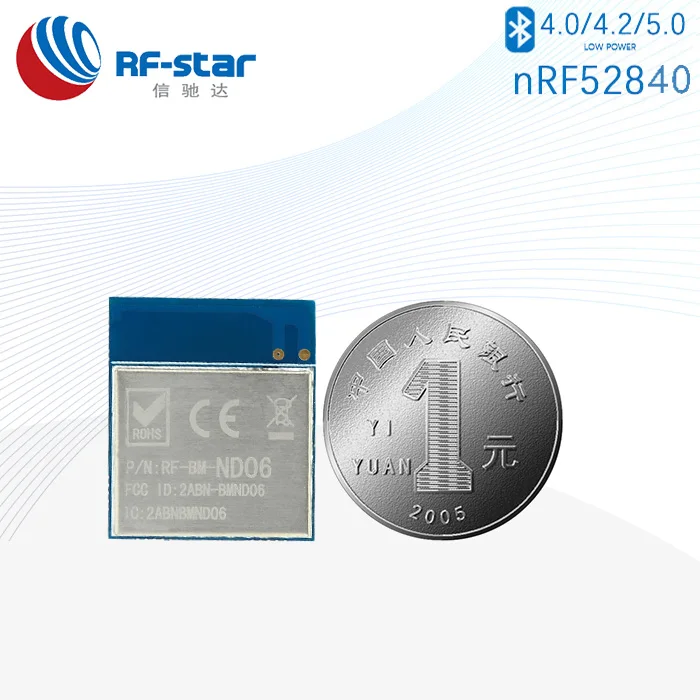

Описание
| Предмет | Показателей |
| Модель чипа | NRF52840-QIAA-R |
| Рабочее напряжение | 1,7 В до 5,5 В, рекомендуется 3. 3 V |
| Рабочая частота | 2402 МГц ~ 2480 МГц |
| Мощность передачи | -20 дБм ~ + 8 дБм |
| Чувствительность приема | -96dBm |
| GPIOQuantity | 48One |
| Оперативная память | 256KB |
| Флэш-память | 1 Мб |
| Частота ошибок | ± 20 кГц |
| Диапазон рабочих температур | -20℃ ~ + 70℃ (Поддержка чипа-40 ℃ ~ + 85 ℃, диапазон рабочих температур можно регулировать путем изменения кристалла.) |
| Для хранения Температура диапазон | -40℃ ~ + 85℃ (Поддержка чипа-40 ℃ ~ + 125 ℃, температура хранения может регулироваться путем изменения кристаллов) |

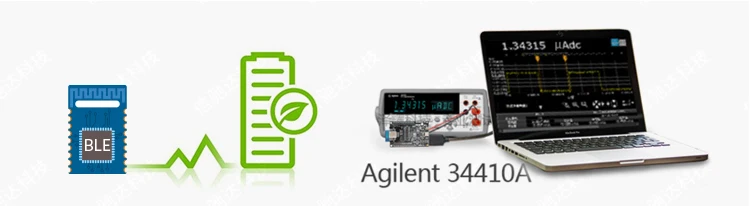

Измеряется Потребляемая мощность
Никогда не используйте теорическую ценность вместо фактической ценностной агитации
Двойной с украшением в виде кристаллов дизайн
Интегрированная Система кристалл часы

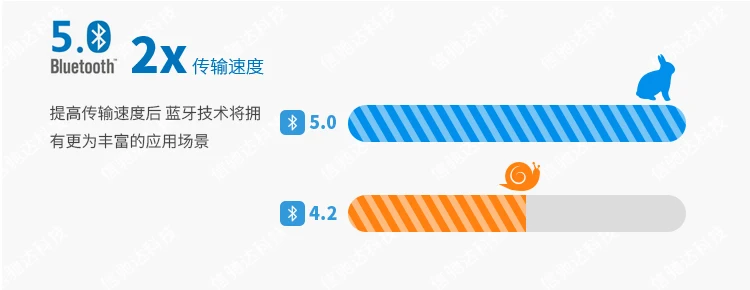

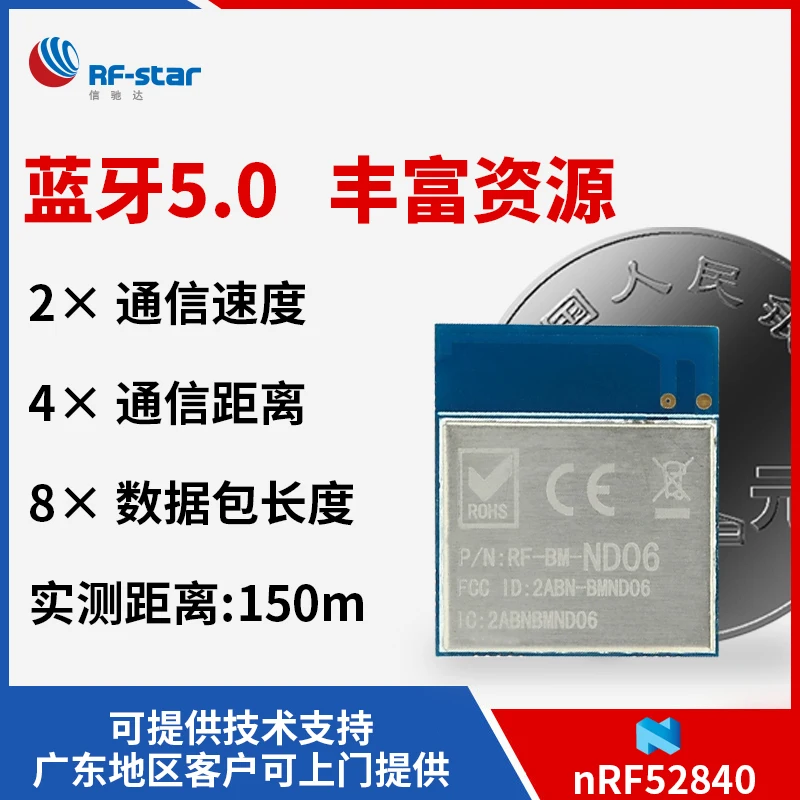

Bluetooth5.0Transmission скорости
В два раза больше, чем Bluetooth 4.2скорость передачи

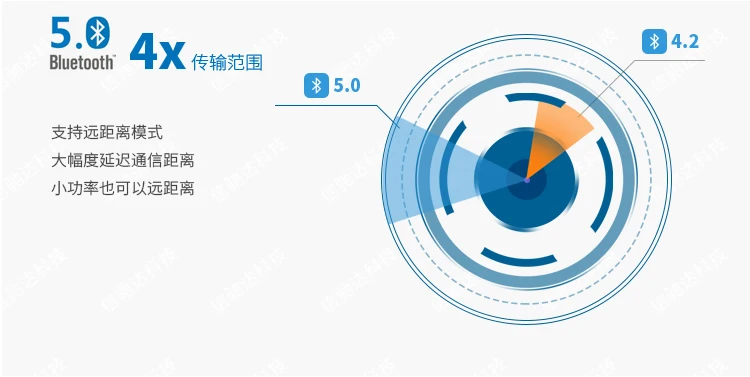

Bluetooth5.0Transmission диапазон
В четыре раза больше, чем Bluetooth 4.2расстояние связи

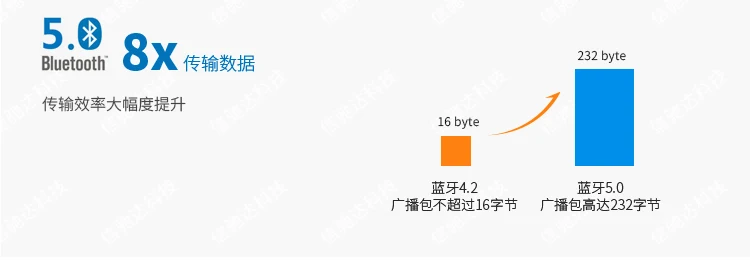

Bluetooth5.0Data передачи
В восемь раз больше, чем Bluetooth передача данных
BluetoothMesh
Поддержка оригинального factorynRF5 SDK для сетки

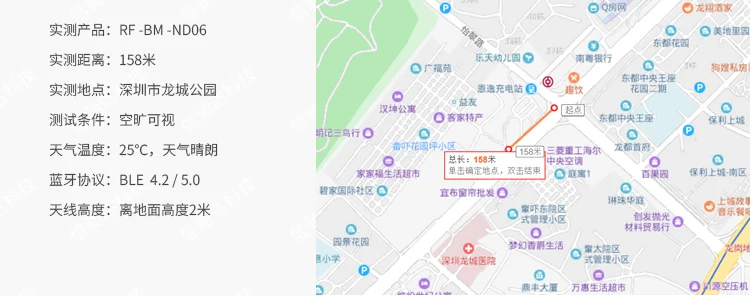

Измерить расстояние
В погоду открытое визуальное расстояние примерно 2 тест в пригороде Ми
Высокой и низкой температуры
Может адаптироваться ко всем видам плохой погоды
Широкий диапазон напряжения
Более широкий диапазон напряжения
Применение сценарий
Используя встроенные характеристики master-slave, многоуровневая Топологическая структура сети может быть осуществлена

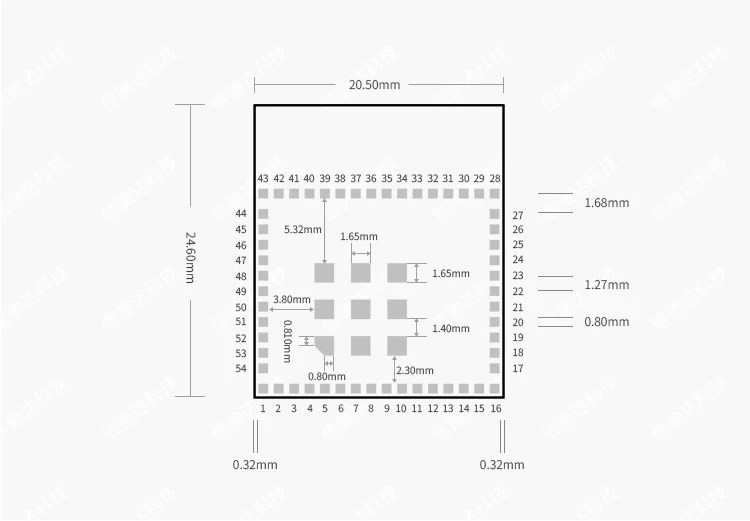

Схема расположения выводов
| Номер | Название | Чип позицию стопы | Функция | Примечания |
| 1 | P0.12 | SIO_12 | - | - |
| 2 | VCC | Питание от 1,7 В до 3,6 В | - | 1,7-5,5 В |
| 3 | VDD_HV | Питание от 2,5 в до 5,5 В | - | 2,5-5,5 В |
| 4 | VDD_USB | 4,35-5,5 В | - | 4,35-5,5 В |
| 5 | D- | D- | Данных | USB- |
| 6 | D + | D + | Data + | USB + |
| 7 | P0.13 | GPIO_13 | - | Светодиодный |
| 8 | P0.14 | GPIO_14 | - | Светодиодный |
| 9 | P0.15 | GPIO_15 | - | Светодиодный |
| 10 | P0.16 | GPIO_16 | - | Светодиодный |
| 11 | P0.17 | GPIO_17 | QSPI_CS | Светодиодный |
| 12 | P0.18 | NRESET | - | Сброс системы (низкий уровень эффективности) |
| 13 | P0.19 | GPIO_19 | QSPI_CLK | - |
| 14 | P0.20 | GPIO_20 | QSPI_DIO0 | - |
| 15 | P0.21 | GPIO_21 | QSPI_DIO1 | - |
| 16 | P0.22 | GPIO_22 | QSPI_DIO2 | - |
| 17 | P0.23 | GPIO_23 | QSPI_DIO3 | - |
| 18 | P0.24 | GPIO_24 | - | - |
| 19 | P0.25 | GPIO_25 | - | - |
| 20 | P1.00 | GPIO_1.00 | - | - |
| 21 | SWDIO | SWDIO | - | Моделирование сжигания стопы |
| 22 | SWCLK | SWCLK | - | Моделирование сжигания стопы |
| 23 | NFC1 | NFC1/SIO_09 | - | - |
| 24 | NFC2 | NFC2/SIO_10 | - | - |
| 25 | P1.01 | GPIO_1.01 | - | - |
| 26 | P1.02 | GPIO_1.02 | - | - |
| 27 | P1.03 | NAutoRUN | NAutoRUN | Через J12pin1-2 перемычку на FTDIUSB_DTR 。 |
| 28 | P1.04 | GPIO_1.04 | - | - |
| 29 | P1.05 | GPIO_1.05 | - | - |
| 30 | P1.06 | GPIO_1.06 | - | - |
| 31 | RF_OUT | РЧ-интерфейс | - | - |
| 32 | P1.07 | GPIO_1.07 | - | - |
| 33 | P1.10 | GPIO_1.10 | - | - |
| 34 | P1.11 | GPIO_1.11 | - | - |
| 35 | P1.12 | GPIO_1.12 | SPI_CS | |
| 36 | P1.13 | GPIO_1.13 | - | - |
| 37 | P1.14 | GPIO_1.14 | - | - |
| 38 | P1.15 | GPIO_1.15 | - | - |
| 39 | P0.03 | GPIO_0.03 | - | Температура датчик моделирование |
| 40 | P0.02 | GPIO_0.02 | - | Внутренний выпадающий список. Потяните максимум снаружи для входа в VSP (виртуальный последовательный порт) Сервис |
| 41 | P0.28 | GPIO_0.28 | - | - |
| 41 | P0.29 | GPIO_0.29 | - | - |
| 42 | P0.29 | GPIO_0.29 | - | - |
| 43 | P0.30 | GPIO_0.30 | - | - |
| 44 | P0.31 | GPIO_0.31 | - | - |
| 45 | P0.26 | GPIO_0.26 | I2C_SDA | 2C RTC чип IEC линия передачи данных |
| 46 | P0.27 | GPIO_0.27 | I2C_SCL | Igc RTC чип igc тактовая линия |
| 47 (Европа) | P0.04 | GPIO_0.04 | SPI_MISO | Вход. smartBASIC выбирает функцию SPI; в основном режиме SPIIn, MOSI и CLK является выходом |
| 48 | P0.05 | GPIO_0.05 | UART_RTS | |
| 49 | P0.06 | GPIO_0.06 | UART_TX | |
| 50 | P0.07 | GPIO_0.07 | UART_CTS | |
| 51 | P1.08 | GPIO_0.08 | UART_RX | |
| 52 | P1.09 | GPIO_1.08 | SPI_MOSI | |
| 53 | P1.09 | GPIO_1.09 | SPI_CLK | |
| 54 | P0.11 | GPIO_1.10 | - |
Эта pin-карта подходит для "стандартной прозрачной передачи" прошивки, пожалуйста, свяжитесь со службой поддержки клиентов для получения подробной информации о других чертежах и функциях pin-кода прошивки.。
Дизайн · моделирование
Хорошая производительность происходит от глобальной имитации интервенции
Действительно хороший продукт все «тщательный расчет» разработан и произведен, сильная конструкция способность сделать хорошие продукты
Дизайн · антенна
Антенна является основным звеном системы связи
Хорошая антенна-это основная ответственность за стабильность системы связи
