NVUM 4 Axis Mach3 USB карта 300 кГц ЧПУ 3 4 5 6 Axis Motion control Card Breakout Board для diy гравер гравировальный станок

Содержание продукта:

Управление карты * 1Кабель USB * 1CD * 1

Информация о продукте:

NVUMV2.1 является 3-6 осевым контроллером движения, который мы тратим 4 года на проектирование.NVUMV2.1 Поддержка программного обеспечения Mach3 и стандартного MPG, через EthernetСвяжитесь с компьютером, просто используйте шпагат для подключения напрямую или передачи с роутером.Контроллер движения NVUMV2.1 принимает дизайн ARM. Дизайн ARMВключает в себя коммуникацию, кодеаналитику, лежащий в основе алгоритм и импульсную всплеск. РациональнаяДизайн, reliablecontrol, удобное управление.

Рабочие параметры:

Поддержка Ethernet; 12 портов фотоэлектрический изолированный входной интерфейс для обычных цифровых данных; 10 портов фотоэлектрический изолированный выходной интерфейс для обычных цифровых данных; 1 порт 0-10 В Скорость вращения шпинделя аналоговый выходной интерфейс (можно изменить на PWM выход); Может поддерживать шаговые системы 3-6 осей, импульсный выход 200 кГц для каждой оси;Chip рычаг управления движением; Основное устройство 12V-32VDC Входное питание, ток должен выше, чем 0.5A; Совместим с MPG входом, поддерживает цифровой дисплей MPG от нашей компании.

Внешний вид и размер:

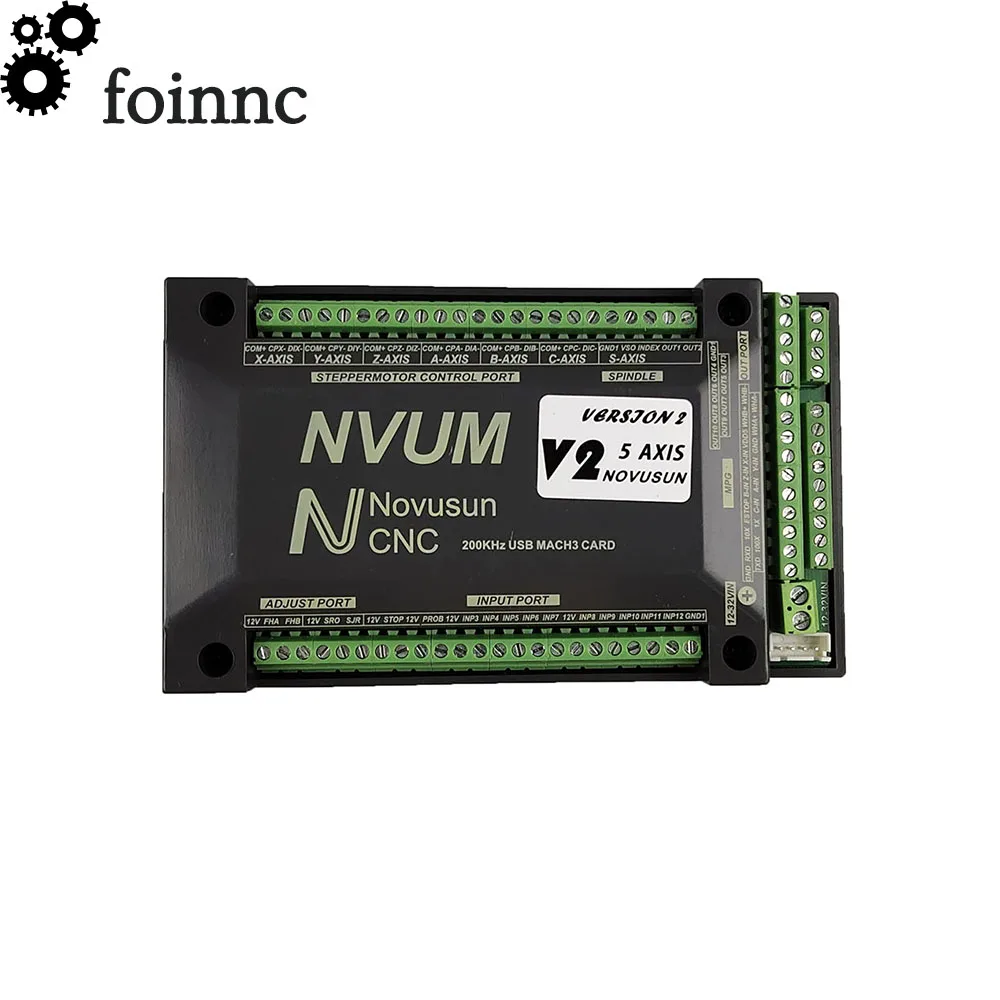

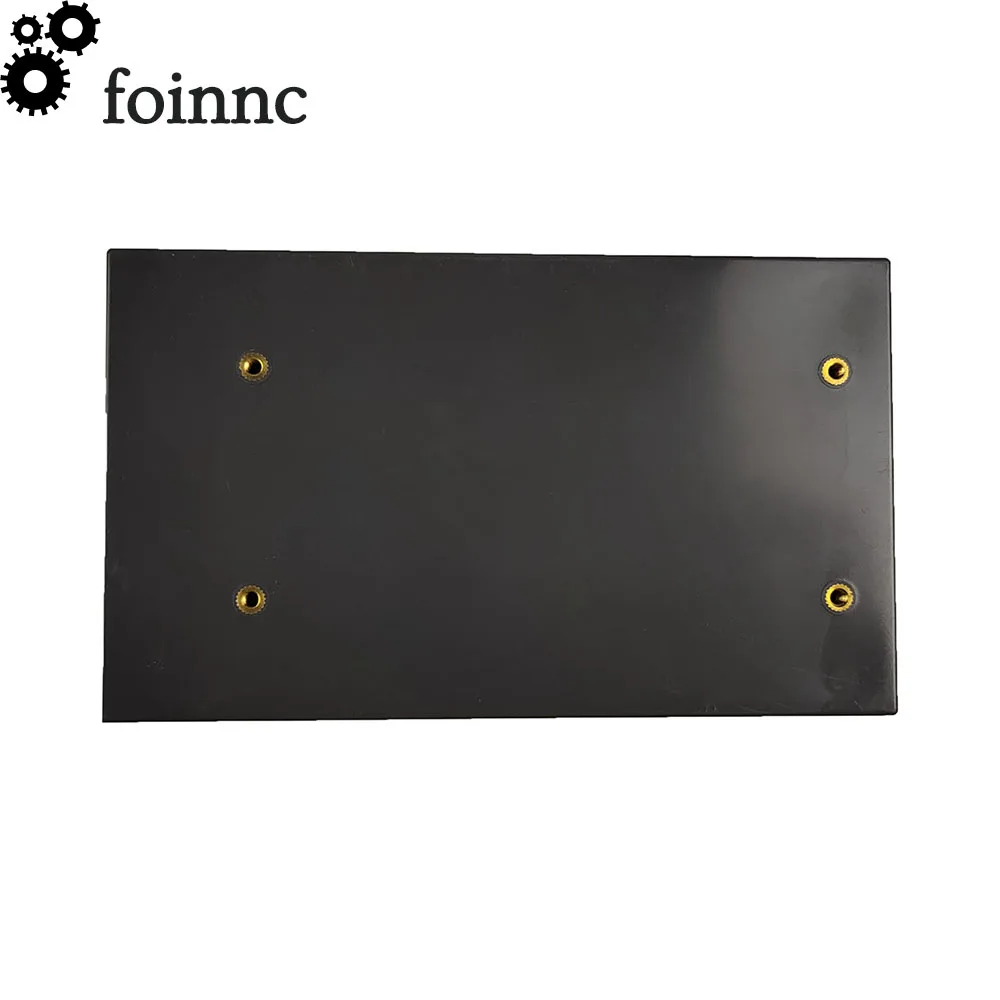

NVUMV2.1 контроллер движения с герметичной структурой оболочки, есть 4 шт отверстия для установкиВ нижней части. Мы можем зафиксировать 4 шт отверстий диаметром 4 мм в шкафу, и установить контроллер вКорпус. Внешний вид контроллера соответствует рис. 1-1 и рис. 1-2:Общий размер продукции составляет 137,1 мм * 80,8 мм * 27,8 мм;Размер нижней установки 101,4 мм * 39,5 мм

Мощность схема:

Проводка Разрешение:

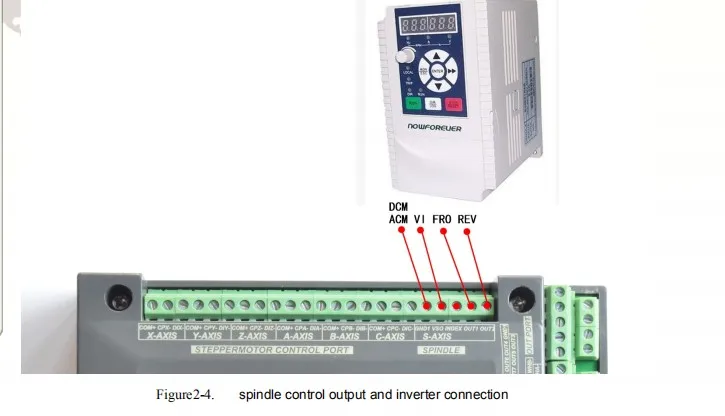

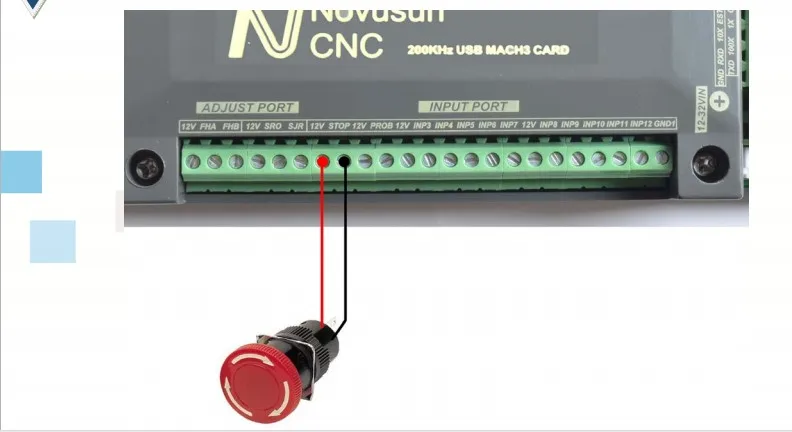

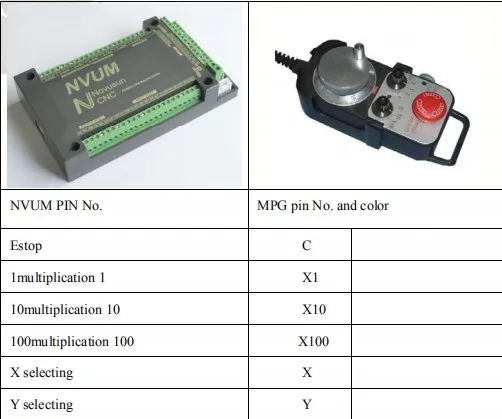

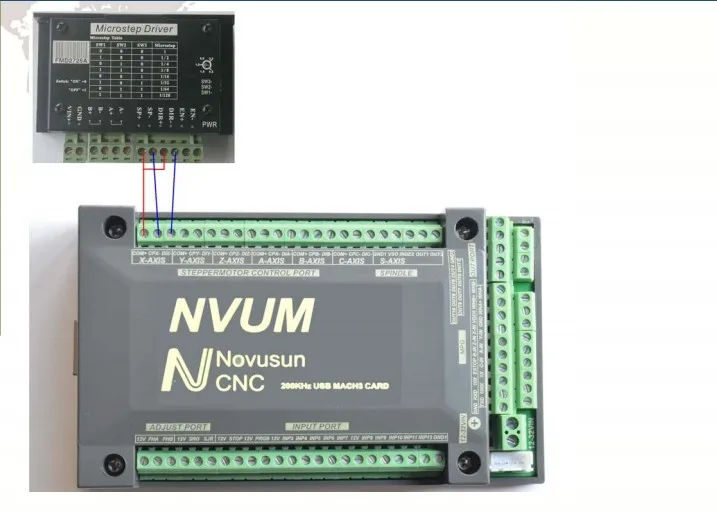

Подключение контроллера включает:1. Интерфейс питания,2. Интерфейс подключения Ethernet,3. Интерфейс MPG,4. Шаг/сервопривод управления выходной интерфейс,5. Выходной интерфейс управления шпинделем,6. Estop и концевой переключатель и инструмент настройки входного интерфейсаИ так далее. Теперь мы описываем их в деталях, как показано ниже.
