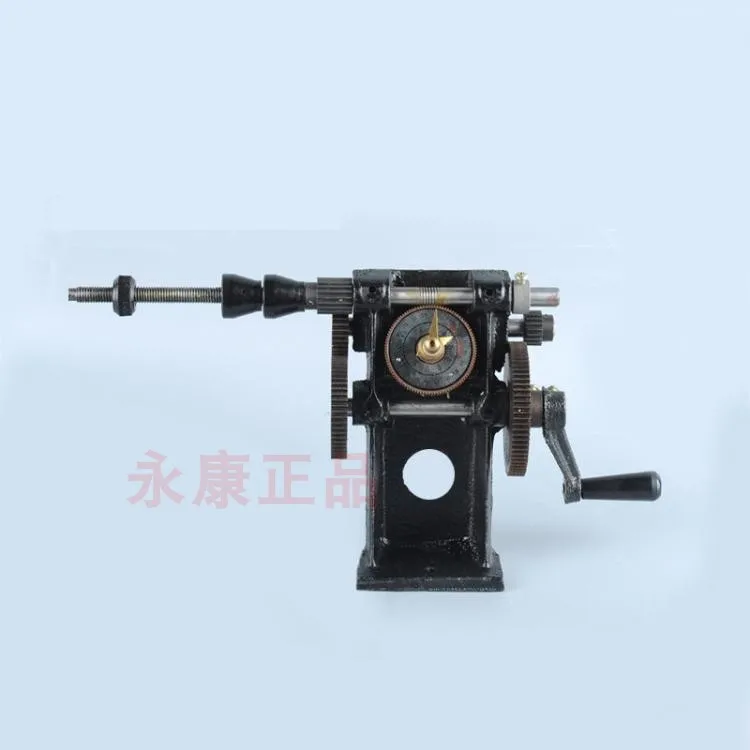

NZ-5 двухскоростной ручной обмотки катушки ручной указатель подсчета

Nz-5 с двойной скоростью ручной обмотки

Применение: двойная скорость ручной намотки машина подходит для электрической промышленности, обмотки силового трансформатора, низкого цикла трансформатора, реле радио и всех видов катушки.

Примечания:

(1) при использовании этой машины наведите два указателя на слово 0 перед началом операции.

(2) при использовании машины для изменения скорости, остановите вращение и качните пружину на валу шестерни за основным корпусом, чтобы достичь требования к скорости изменения.

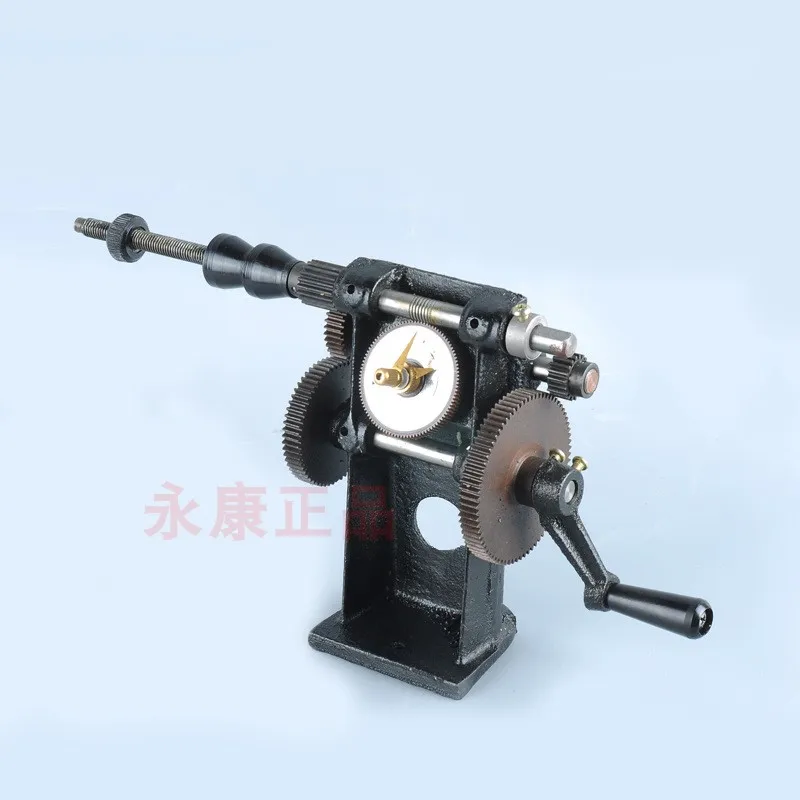

Механический принцип: двухскоростная ручная намоточная машина управляется кривошипом, а центральный винт вращается через Среднюю передачу, чтобы управлять двумя червячными колесами для вращения. Необходимое количество оборотов обозначается дифференциальным устройством двух червячных колес.

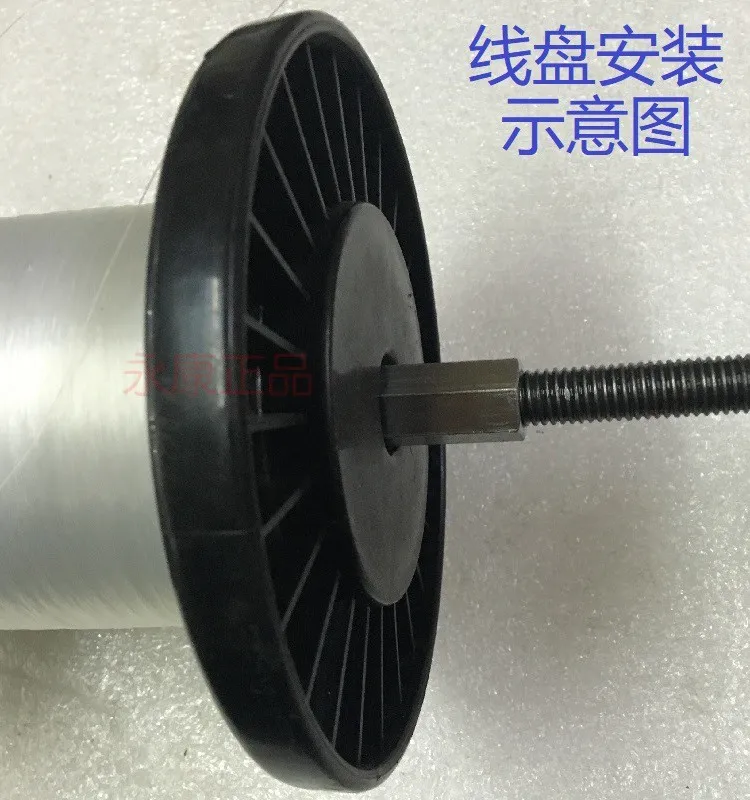

Диаметр катушки: 70-100 мм

Катушка длина 80 мм

Соотношение скоростей между рукояткой и катушкой:

1:1 медленной скорости (не используется)

Быстрый 1:3 и 1:8

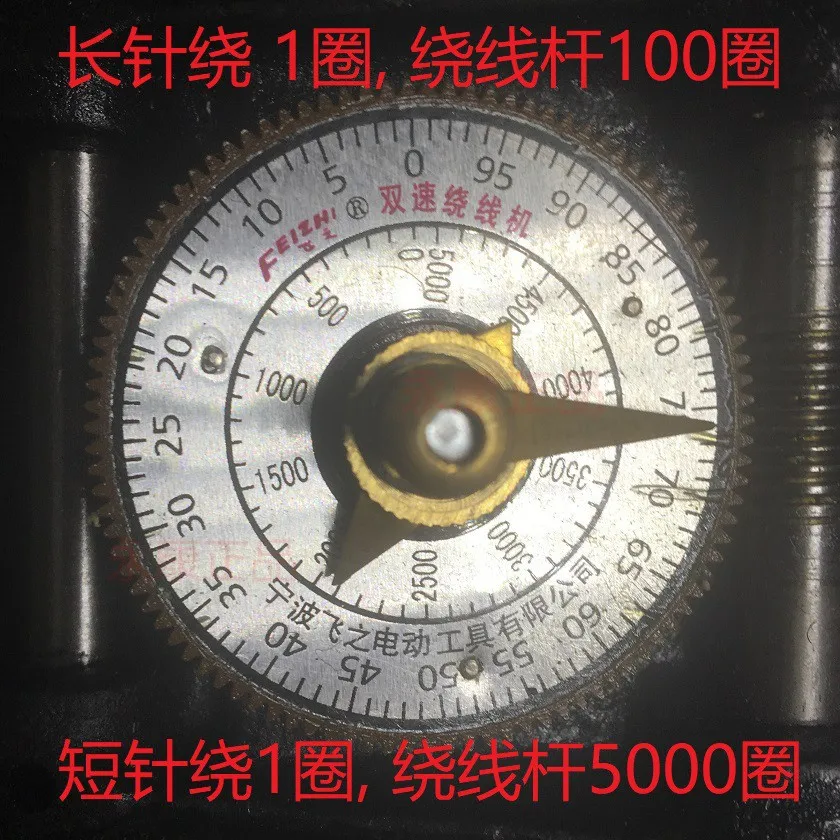

Стол быстрого подсчета: 5100 кругов

Размер винта: 10*130 мм

Внешний размер: 350 мм * 85 мм * 175 мм

Вес нетто: 2,4 Кг
