Описание

Ниже приведены некоторые направляющие видео для макетной платы, пожалуйста, скопируйте ссылку на вид адресной панелиСм

Http://v.youku.com/v_show/id_XODY2NDkxODk2.html видео реального тестирования транспортного средства (ультра-Четкий просмотр)

Http://v.youku.com/v_show/id_XMTc3ODk0NDkxNg==.html эффективный метод introdubprotocol (ультра-Четкий просмотр)

Http://v.youku.com/v_show/id_XMTc3ODM0MTEyMA==.html эффективное введение протокол MethodCANBus (ультра-Четкий просмотр)

Http://v.youku.com/v_show/id_XMTc3ODg1OTE5Ng==.html эффективное введение протокол MethodKBus (ультра-Четкий просмотр)

Примечание: после обновления японской продукции 8 октября 2015 года количество проектов потока данных достигло 151. После повторной проверки поток данных был точным и точным, охватывая все содержимое потока данных OBD2 протокола. Кроме чтения кода неисправности и очистки кода неисправности, поддерживаемый поток данных был указан следующим образом:

DS000 ECUNumber кодов неисправностей, хранящихся в

Состояние DS001 MIL (индикатор сбоя)

DS002 поддержки мониторинг пожарной сигнализации

DS003 Поддержка мониторинга топливной системы

DS004 поддержка интегрированного контроля компонентов

DS005 мониторинг пожарной сигнализации и готовности

DS006 контроль состояния топливной системы

DS007 интегрированный компонентный мониторинг готов

DS008 supportnmhccatol мониторинг (после очистки кода)

DS009 Поддержка мониторинга после обработки оксидов азота (после очистки кода)

DS010 Поддержка мониторинга системы перенапряжения (после очистки кода)

DS011 Поддержка мониторинга датчика выхлопных газов (после очистки кода)

DS012 SupportPM (сажевое вещество) фильтр мониторинга (после очистки кода)

DS013 SupportEGR (рециркуляция выхлопных газов) системы s и/orVVT (регулирующий клапан с синхронизацией) система мониторинга (после очистки кода)

DS014 NMHCCatalyst контроль готовности (после очистки кода)

DS015 контроль после обработки оксида азота (после очистки кода)

DS016 система контроля давления Supercharging (после очистки кода)

DS017 мониторинг отработанного газа (после очистки кода)

DS018 PM (дисперсные частицы) мониторинг (после очистки кода)

DS019 SupportEGR (рециркуляция выхлопных газов) системы s и/orVVT (регулирующий клапан с синхронизацией) система мониторинга (после очистки кода)

DS020 пожарной сигнализации активации

Обнаружение топливной системы DS021

DS022 интегрированное Обнаружение компонентов включено

DS023 пожарной сигнализации завершена

Тестирование топливной системы DS024 завершено

DS025 supportnmhccatol мониторинг (ездовой цикл)

DS026 вспомогательный контроль после обработки оксидов азота (ездовой цикл)

DS027 поддержка системы контроля давления перенапряжения (ездовой цикл)

DS028 Поддержка мониторинга датчика выхлопных газов (ездовой цикл)

DS029 SupportPM (сажевое вещество) фильтр мониторинга (ездовой цикл)

DS030 SupportEGR (рециркуляция выхлопных газов) системы s и/orVVT (регулирующий клапан с синхронизацией) система мониторинга (ездовой цикл)

DS031 NMHCCatalyst контроль подготовки (ездовой цикл)

DS032 оксид азота пост-обработка мониторинг готов (ездовой цикл)

DS033 система контроля давления Supercharging (ездовой цикл)

DS034 мониторинг отработанного газа (ездовой цикл)

DS035 PM (дисперсные частицы) контроль готовости (ездовой цикл)

DS036 SupportEGR (рециркуляция выхлопных газов) системы s и/orVVT (регулирующий клапан с синхронизацией) система мониторинга (ездовой цикл)

DS037 код неисправности, вызвав замораживание кадра хранения данных

DS038 топлива system1state

DS039 топлива system2state

DS040 нагрузки расчет стоимости

DS041 двигателя Хладагент Температура

DS042 кратковременная коррекция топлива (цилиндр группы 1)

DS043 долгосрочная коррекция топлива (цилиндр group1)

DS044 кратковременная коррекция топлива (цилиндр group2)

DS045 долгосрочная коррекция топлива (цилиндр group2)

DS046 Железнодорожный транспорт давление (Манометр давления)

DS047 абсолютное давление впускного коллектора

DS048 двигателя Скорость

DS049 vss

DS050 Cylinder1Ignition угла опережения

DS051 температура всасываемого

DS052 воздушный поток от датчика массового расхода воздуха

DS053 Абсолютное Положение Дроссельной заслонки

DS054 вторичный впрыск воздуха статус инструкции

DS055 кислорода Сенсор позиции

DS056 выходное напряжение датчика кислорода (цилиндр group1, датчик 1)

DS057 кратковременная коррекция топлива (цилиндр group1, sensor1)

DS058 выходное напряжение датчика кислорода (цилиндр group1, датчик 2)

DS059 кратковременная коррекция топлива (цилиндр group1, sensor2)

DS060 выходное напряжение датчика кислорода (цилиндр group1, датчик 3)

DS061 кратковременная коррекция топлива (цилиндр group1, sensor3)

DS062 выходное напряжение датчика кислорода (цилиндр group1, датчик 4)

DS063 кратковременная коррекция топлива (цилиндр group1, sensor4)

DS064 выходное напряжение датчика кислорода (цилиндр group2, датчик 1)

DS065 кратковременная коррекция топлива (цилиндр group2, sensor1)

DS066 выходное напряжение датчика кислорода (цилиндр group2, датчик 2)

DS067 кратковременная коррекция топлива (цилиндр group2, sensor2)

DS068 выходное напряжение датчика кислорода (цилиндр group2, датчик 3)

DS069 кратковременная коррекция топлива (цилиндр group2, sensor3)

DS070 выходное напряжение датчика кислорода (цилиндр group2, датчик 4)

DS071 кратковременная коррекция топлива (цилиндр group2, sensor4)

DS072 автомобили или двигатели

DS073 кислорода Сенсор позиции

DS074 PTO (Выходная мощность) состояние

Время запуска двигателя DS075

DS076 MIL (индикатор неисправности) Расстояние вождения после освещения

DS077 давление топливных рельсов относительно коллекторного вакуума

DS078 Железнодорожный транспорт давления

DS079 эквивалентное Соотношение (λ) (цилиндр group1, sensor1)

Напряжение Датчика Кислорода DS080 (цилиндр group1, датчик 1)

DS081 эквивалентное Соотношение (λ) (цилиндр group1, sensor2)

DS082 напряжение датчика кислорода (цилиндр group1, датчик 2)

DS083 эквивалентное Соотношение (λ) (цилиндр group1, sensor3)

DS084 напряжение датчика кислорода (цилиндр group1, датчик 3)

DS085 эквивалентное Соотношение (λ) (цилиндр group1, sensor4)

DS086 напряжение датчика кислорода (цилиндр group1, датчик 4)

DS087 эквивалентное Соотношение (λ) (цилиндр group2, sensor1)

DS088 напряжение датчика кислорода (цилиндр group2, датчик 1)

DS089 эквивалентное Соотношение (λ) (цилиндр group2, sensor2)

DS090 кислородный датчик напряжения (цилиндр group2, датчик 2)

DS091 эквивалентное Соотношение (λ) (цилиндр group2, sensor3)

DS092 напряжение датчика кислорода (цилиндр group2, датчик 3)

DS093 эквивалентное Соотношение (λ) (цилиндр group2, sensor4)

DS094 напряжение датчика кислорода (цилиндр group2, датчик 4)

DS095 instructionsEGR

DS096 EGR (рециркуляция выхлопных газов) неисправность

DS097 очистка испарения инструкции

DS098 уровня топлива вход

DS099 количество разогрева после очистки кода неисправности

DS100 расстояние вождения после очистки кода неисправности

DS101 паровое давление топливной паровой выхлопной системы

DS102 атмосферное давление

Эквивалент DS103 (λ) (цилиндр group1, sensor1)

DS104 Датчик тока кислорода (цилиндр group1, датчик 1)

Эквивалент DS105 (λ) (цилиндр group1, sensor2)

DS106 Датчик тока кислорода (цилиндр group1, датчик 2)

Эквивалент DS107 (λ) (цилиндр group1, sensor3)

DS108 Датчик тока кислорода (цилиндр group1, датчик 3)

Эквивалент DS109 (λ) (цилиндр group1, sensor4)

Датчик тока кислорода DS110 (цилиндр group1, датчик 4)

Эквивалент DS111 (λ) (цилиндр group2, sensor1)

Датчик тока кислорода DS112 (цилиндр group2, датчик 1)

Эквивалент DS113 (λ) (цилиндр group2, sensor2)

DS114 Датчик тока кислорода (цилиндр group2, датчик 2)

Эквивалент DS115 (λ) (цилиндр group2, sensor3)

DS116 Датчик тока кислорода (цилиндр group2, датчик 3)

Эквивалент DS117 (λ) (цилиндр group2, sensor4)

DS118 Датчик тока кислорода (цилиндр group2, датчик 4)

DS119 температура катализатора (цилиндр group1, sensor1)

DS120 температура катализатора (цилиндр group2, sensor1)

DS121 температура катализатора (цилиндр group1, sensor2)

DS122 температура катализатора (цилиндр group2, sensor2)

DS123 Управление модуль Напряжение

DS124 абсолютное значение нагрузки

DS125 коэффициент топлива/эквивалент инструкции по воздуху

DS126 относительное положение дроссельной заслонки

DS127 температура окружающей среды

DS128 абсолютная дроссельной заслонки positionB

DS129 абсолютная дроссельной заслонки positionC

DS130 абсолютная дроссельной заслонки positionD

DS131 абсолютная дроссельной заслонки positionE

DS132 абсолютная дроссельной заслонки positionF

DS133 привод дроссельного клапана контроль инструкции

Время работы двигателя DS134 при включении индикатор неисправности

Время работы двигателя DS135 после очистки кода неисправности

DS136 типы топлива в настоящее время используются транспортными средствами

DS137 процент спиртового топлива

DS138 абсолютное давление пара в топливной системе парового излучения

DS139 паровое давление в паровой выхлопной системе

DS140 кратковременная коррекция топлива для датчика кислорода-цилиндр group1

DS141 долгосрочная коррекция топлива вторичного датчика кислорода-цилиндр group1

DS142 кратковременная коррекция топлива для датчика кислорода-цилиндр group2

DS143 долгосрочная коррекция топлива вторичного кислорода датчик-цилиндр group2

DS144 Железнодорожный транспорт давление (абсолютное давление)

DS145 относительное положение педали дроссельной заслонки

DS146 оставленное время аккумуляторной батареи для гибридной мощности

DS147 температура моторного масла

DS148 впрыска топлива

DS149 Подача топлива двигателю скорость

DS150 выбросов автотранспортных средств требования

Для того чтобы сделать его более удобным для клиентов для использования и обучения, этот продукт предоставляет богатые инструкции, которые могут непосредственно управляться в качестве модулей.В то же время, открытый источник, схема и другие разработки материалов, обеспечивают идеальную операционную функцию для вторичного развития и разработки протокола к частному автомобилю

OBD2 Диагностический модуль/OBD2 развитие чтение вин/K линия/CAN/ISO14230/9141

Как указано выше, протоколы поддержки включают:

* ISO14230-4 адресный режим (общие внутренние транспортные средства)

* ISO14230-4 быстрый режим (общие внутренние транспортные средства)

* ISO9141-2 (Volkswagen is common, Jetta Santana Polo Bora et al.)

* ISO15765-4 стандарт 11bit 500 K (новые транспортные средства, открытые, Honda, Toyota et al.)

* ISO15765-4 продлить 29bit 500 K

* ISO15765-4 Стандартный 11bit 250 K

* ISO15765-4 продлить 29bit 250 K

OBD2 Диагностический модуль/OBD2 развитие чтение вин/K линия/CAN/ISO14230/9141

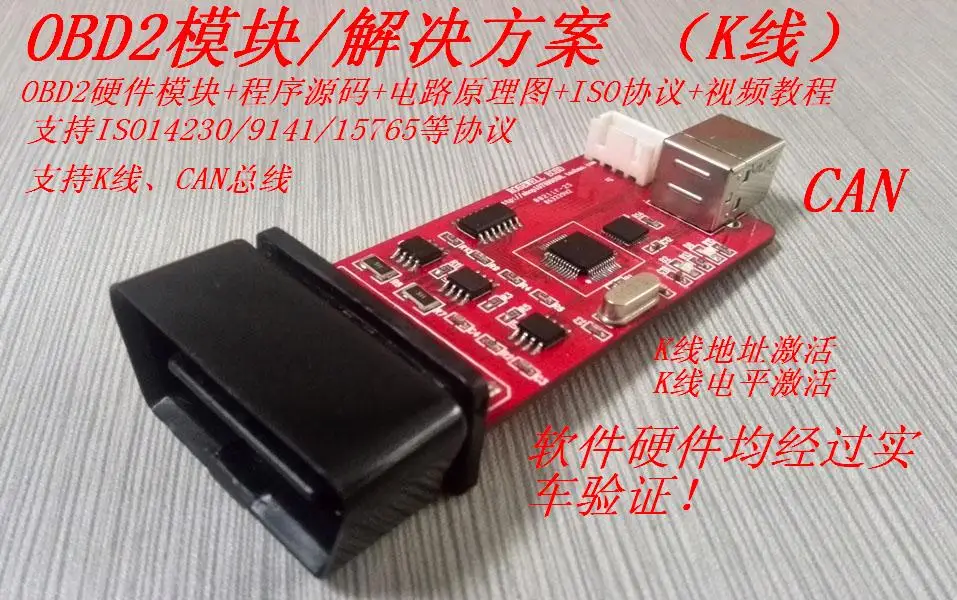

Наш диагностический модуль OBD2 поможет вам решить все проблемы?

Как осуществить аппаратное обеспечение. У нас есть готовая схема .. если вам нужна дополнительная разработка, мы можем следить за таблицей, которую мы предоставили.

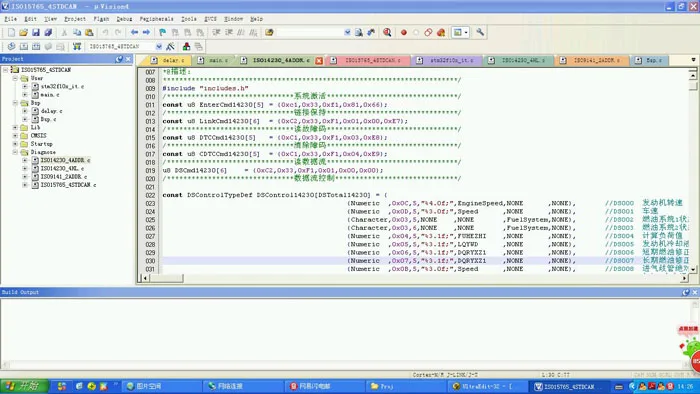

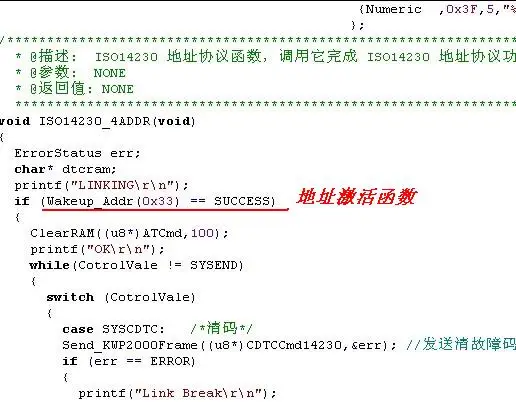

Мы предоставляем исходный код программы, как показано на рисунке двух функций, является функцией активации адреса и уровня, в условиях без изменений оборудования, вы можете непосредственно копировать в использование, модификация оборудования только изменяет соответствующий пин-код.

=============================================================

В сочетании с видеоинструкцией-компаньоном и протокол-компаньоном вы скоро получите время, сохранность времени и структуру данных.

Если вы покупаете наши продукты, не хотите вторичного развития или обучения. Встроенные непосредственно в ваш дизайн в качестве модулей, мы предоставляем набор инструкции для последовательных портов.

Исходный код также обеспечивает зрелых функций OBD для вызова, может разработать свои собственные продукты по частному Протоколу на основе модулей, эти функции сделали много времени связи. Позвоните на эти функции, чтобы разработать частную протокол продуктов зрелых и стабильных!
