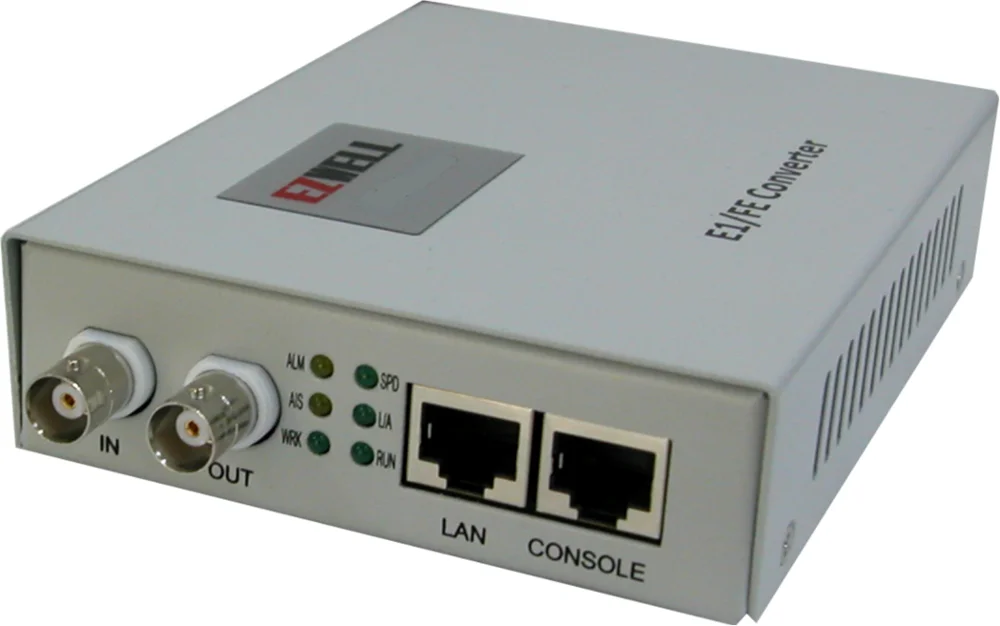

Один E1/FE интерфейс конвертер SVPE18M G.8040 протокол AC источник питания FTTH оборудование последней мили

Описание

Один E1/FE преобразователь интерфейса SVPE18M G.8040 протокол питание от сети переменного тока FTTH оборудование последней мили

1. Описание продуктаSVPE (Super Virtual Private Ethernet Equipment)-это конвертер для соединения Fast Ethernet (FE) с E1, который основан на технологии Ethernet-over-pdh (EoPDH), новая порода продуктов, интегрирующих Расширенный мост Ethernet с полностью направленными возможностями TDM.Серия SVPE18M, независимо разработанная и произведенная EZWELL с собственным IP чипсетом, являются обратным мультиплексором для предоставления услуг Ethernet через один E1. Серия SVPE18M от EZWELL поможет перевозчикам и предприятиям в полной мере использовать традиционную TDM сеть в этой эре TCP/IP, использовать традиционные E1 ресурсы в общей сети для быстрого создания широкополосной сети данных Ethernet.Интерфейсный преобразователь серии SVPE18M-это устройство расширения Ethernet, использующее телекоммуникационную сеть TDM (телекоммуникационная сеть E1/PDH/SDH, несущая E1). Он преобразует данные Ethernet в формат кадров E1 для передачи по существующим каналам TDM (E1), а затем повторно преобразует E1 обратно в данные Ethernet на дальнем терминале, для соединения двух локальных сетей Ethernet через существующую E1-based телекоммуникационную сеть. Устройство может эффективно использовать резервную пропускную способность сети TDM оператора связи для транспортировки данных Ethernet с низким объемом затрат.Серия SVPE18M соответствует стандарту ITU-T G.8040-для инкапсуляции и сопоставления пакетов Ethernet в временные интервалы PDH. Оборудование обеспечивает 1 × 10/100BASE-TX Fast Ethernet интерфейсы серии SVPE18M могут работать с третью вечерние устройства с тем же стандартом.2. Номер изделия:SVPE18M-USVPE18M-B3. Основные ОсобенностиПринять крупные чипы для простой цепи, низкое энергопотребление и высокая надежность.Provide обеспечить 1×E1 интерфейс с 75 Ом несимметричный или 120 Ом сбалансированный опционально.Provide обеспечивает 1 × 10/100BASE-TX интерфейс Ethernet.Comply соответствие стандарту G.8040 ITU-T-отображение GFP в нагрузке PDH.Поддержка метки VLAN 802.1q.Поддержка автопереговоров, MDI/MDI-X auto-sense, 10 м/100 м, full/half duplex.IEEE802. 3x управление потоком для паузы кадра.Offer предложение длины кадра 1536 или 1552 байтов максимальный блок передачи.Поддержка функции VCAT на основе ITU G.7043; Автоматическая адаптация максимальной 240 мс разницы во времени задержки.Suppress шторма передачи.Offer предлагаем полномасштабную скорость передачи данных n×2M без потери пакетов.Поддержка баланса нагрузки на движение и функции автоматического восстановления неисправностей на канале E1.Предоставьте E1 модуль обратной связи.Поддержка удаленного управления и онлайн удаленного обновления программного обеспечения.Дополнительный источник питания переменного или постоянного тока.4. Источник питания и размерыИсточник питания постоянного тока:-48 В постоянного тока с диапазоном:-36 В ~-72 вИсточник питания: 220 В переменного тока ± 20%, 50 ГцМощность Потребляемая мощность: ≤5WРазмеры (ш×д×в): Размеры (ш×д×в)5. Оборудование для интерфейсов5,1 E1 ИнтерфейсStandard: ITU-T G.703Line скорость передачи: 2048 кбит/с ± 50 ppmLine Код: HDB3Framing: без рамыLine сопротивление линии: 75 Ом несимметричный или 120 Ом сбалансированный опциональноЭлектрические характеристики: соответствуют ITU-T рекомендации G.703Performance производительность джиттера: Соответствует ITU-T рекомендации G.823Электрический уровень: ±2. 37V±10% или ±3. 00V±10%Connector Разъем: BNC (75 unнесбалансированный) или RJ-45 (120 balanced сбалансированный)5,2 10/100BASE-TX Быстрый Ethernet интерфейсInterface интерфейс: 10/100BASE-TXInterface протокол интерфейса: совместим с IEEE 802.3u, IEEE 802.1q, IEEE 802.3xData скорость передачи данных: 10/100 Мбит/с Автоматическое согласование или форс режимРежим работы: полный дуплекс, полудплексSequence последовательность линий интерфейса: MDI/MDI-X auto-senseRange диапазон 100 метров/328 футов на кабель UTP категории 5 или 6Connector Разъем: RJ-45 (CAT5/6 UTP)5,3 консоли ИнтерфейсПредназначен для обновления прошивки устройства.
