Однофазный полностью изолированный интегрированный Выпрямитель регулятор модуль 50А

Описание модели(Новые и старые клиенты должны увидеть):

LSC-H3P50F YB By220vнагрузка/380 vнагрузка универсальная (Рекомендуемое использование). Если вы single-phase220VACInput или два phase380VACInput доступны, сделайте ваш выбор беспокойтесь(Номер патента2013200650481, подделка должна быть проверена.)。

Обновление снова: Этот продукт использует чип технологии управления питанием Texas instrument Co., Ltd., напряжение питания может be180V-430VacWorking в очень широком диапазоне, и он имеет очень высокую надежность.

Если вы используете этот продукт впервые, пожалуйста, свяжитесь с продавцом, продавец даст вам соответствующие предложения.

㈠ Резюме

1. LSC-Серия Интегрированный однофазный выпрямитель и модуль регулирования напряжения (английское название isLoncont твердотельный коммутационный) внутренний набор однофазный переключатель триггера цепи, полный контроль мост состоит из четырех однонаправленных тиристоров, четыре wayrcreisistance емкость абсорбции цепи и цепи питания интегрированы, под входным контролем автоматического или ручного регулирования, генерировать сильный сигнал триггера, который может Изменение угла проводимости и контроль внутреннего тиристора отдельно, Прямое Преобразование переменного тока в пульсирующее напряжение постоянного тока с бесступенчатой регулируемой амплитудой, напряжение на нагрузке от 0 В полный диапазон регулирования до полного напряжения электросети. модули обычно используются в различных источниках питания, Стабилизация напряжения, двигатель постоянного тока, возбуждение, электрическая сварка, электропластина, зарядка и другие случаи.

20-5Vdc, 0-10Vdc, 4-20 mAFull совместимый входной автоматический режим управления, ручное управление также доступно, выходное напряжение от 0vreachПолное напряжениеЛинейный настраиваемый. Широкий диапазон регулировки входного сигнала, высокая точность регулирования выхода, сильная способность анти-помех.

3Встроенный модуль питания. Нет внешнего синхронного трансформатора, не требуется внешний источник питания постоянного тока.

4, Модуль adoptionSMTTechnology, DCBCeramic подложка, малый объем, меньше периферийной проводки, стабильная производительность, простота в использовании, высокая надежность.

5, Модуль hasLEDPower индикация питания и индикация регулирования выхода 。

6Полная изоляция разработана между каждым входным контрольным терминалом и входным терминалом импульсного источника питания и между каждым входным контрольным терминалом и основной схемой сильного тока., диэлектрическое выдерживаемое напряжение больше, чем 2000 В переменного тока.

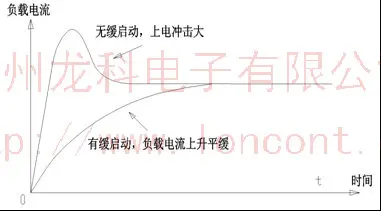

7Модуль имеет функцию включения питания и медленного запуска, он эффективно уменьшает мгновенный импульсный ток, когда нагрузка включена, увеличенный срок службы нагрузки.

㈡ Текущий уровень и модель выходного терминала нагрузки модуля показаны в таблице ниже:

Инструкции по уходу за изделием

1, Уникальный полностью совместимый режим управления входом, 0-5Vdc, 0-10Vdc, 4-20mA, 1-5Vdc, 0-10 mAAnd другие автоматические режимы могут адаптироваться, без специальной настройки, его также можно контролировать вручную с помощью потенциометра. широкий диапазон регулировки входного сигнала, высокая точность регулирования выхода, сильная способность анти-помех.

①, Режим ручного управления потенциометром: согласно иллюстрации, модуль промежуточного окончания потенциометра, два других конца потенциометра соответственно соединены с модульной суммой + 5 Vend. + 5 В напряжение генерируется внутри сам модуль, нет внешнего питания, только для ручного потенциометра, нет использования для него., значение сопротивления выбранного потенциометр is2-10K Ωbetween 。 когда контроль endscontfrom0-5VdcChange времени, напряжение на нагрузке постоянного тока от 0 вольт доПолное напряжениеЛинейный настраиваемый, conthhigher терминальное напряжение, больший выход модуля 。

② 0-5 Режим управления vdc: согласно иллюстрации, Acceptable0-5Vdcanalog сигнал, Входное положительное соединение управления, отрицательное соединение электрода, модуль интернального соединения, входное сопротивление терминала больше чем 30 кОм 。 когда контроль endscontfrom0-5VdcChange времени, напряжение на нагрузке постоянного тока от 0 вольт доПолное напряжениеЛинейный настраиваемый, amongcontstay0-0.7Vdc слева и справа все закрытые зоны, Отключите выход всей цепи надежно; constay0.7vdc-4,3 vdcрегулируемая область слева и справа, то есть с увеличением напряжения управления, фазовый сдвиг angle≥from180°reach0°linear уменьшение, увеличение угла проводимости, напряжение на нагрузке от 0 вольт увеличено доПолное напряжение; Constay4.3vdc-5 VdcFull Открытая Зона слева и справа, напряжение на нагрузкеПолное напряжение(Эквивалент прямой мостовой коррекции напряжения сети) 。

③ 0-10 Режим управления vdc: в соответствии с иллюстрацией, Acceptable0-10Vdcanalog сигнал, модуль internal0-10VdcEnd релятивеком входное сопротивление терминала больше чем 15 кОм 。

④, 4-20 mAcontrol режим: согласно иллюстрации, Acceptable4-20mAanalog сигнал, модуль internal4-20mAEnd релятивектрол входного сопротивления терминала is250Ω 。 при used4-20mAWhen управления входом, 4-5ма слева и справа-все закрытые зоны, Отключите выход всей цепи надежно; 5-19maрегулируемая область слева и справа, то есть с увеличением управляющего тока, фазовый сдвиг angle≥from180°reach0°linear снижение, напряжение на нагрузке от 0 вольт увеличено доПолное напряжение; 19-20mAFull Открытая Зона слева и справа, выходПолное напряжение。

⑤ 0-10 mAcontrol режим: в соответствии с иллюстрацией, таким образом, модуль и режим к end500Ω, 1/2 Wresistance, когда input0maticontention0vdc, когда input10mATimecontintention5Vdc 。

2Пожалуйста, относительная функция endscomEnd должна быть положительной, comTerminal отрицательный полюс, если полярность изменена, выходной терминал основной цепи модуля может быть вне контроля.

3. Характеристики управления каждого функционального конца модуля являются положительными., то есть, чем выше напряжение управления, тем выше выходное напряжение основной цепи сильного тока модуля 。

4Пожалуйста, режим управления входом должен использоваться в течение определенного времени, если два или более методов являются входными и используются в то же время, это, как правило, сильный входной сигнал, который играет большую роль. модуль может использоваться как вручную, так и автоматически, например, автоматическая connection4-20mAend, ручная connection0-5Vend, функция может быть переключена двойным переключателем.

5Модуль имеет функцию включения питания и медленного запуска, когда выходной конец соединен с фильтром электролитического конденсатора, потому что напряжение на обоих концах конденсатора увеличивается постепенно, зарядка конденсатора медленная, поэтому модуль не будет поврежден из-за перегрузки по току.

6Если Тиристор в модуле находится под небольшим углом проводимости (то есть входное напряжение основной цепи очень высокое, очень низкое выходное напряжение) выход большой ток в течение длительного времени, может привести к сильному нагреву модуля.

Применение цепи проводки выходного терминала сильного тока основной цепи:

①③AC вход переменного тока, ②Is выходного сигнала постоянного тока отрицательный полюс, ④Is выходного сигнала постоянного тока положительный полюс 。

220VacOr380VacAC блок питания выпрямитель application

Модуль регулирования высокого напряжения требует дополнительного радиатора, пожалуйста, свяжитесь с продавцом для конкретных характеристик радиатора.

Не рекомендуется, чтобы Тиристор в модуле имеет небольшой угол проводимости (то есть входное напряжение основной цепи очень высокое, очень низкое выходное напряжение) выходной Большой ток в течение длительного времени, если фактическое приложенное напряжение нагрузки низкое, напряжение может быть уменьшено трансформатором во-первых, регулирование напряжения с помощью модуля выпрямления.

Опционально в этой timeLSC-H1PxxFYBorLSC-H0PxxFYBLow серии напряжения.
