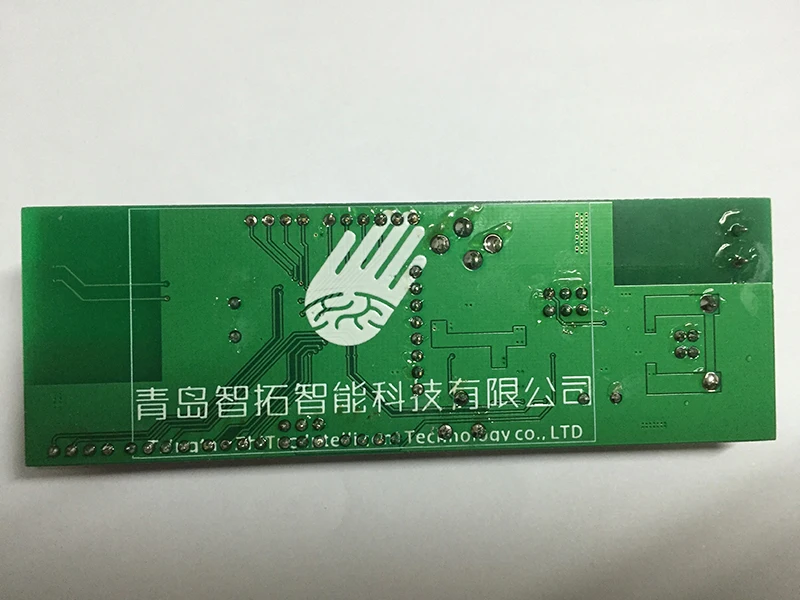

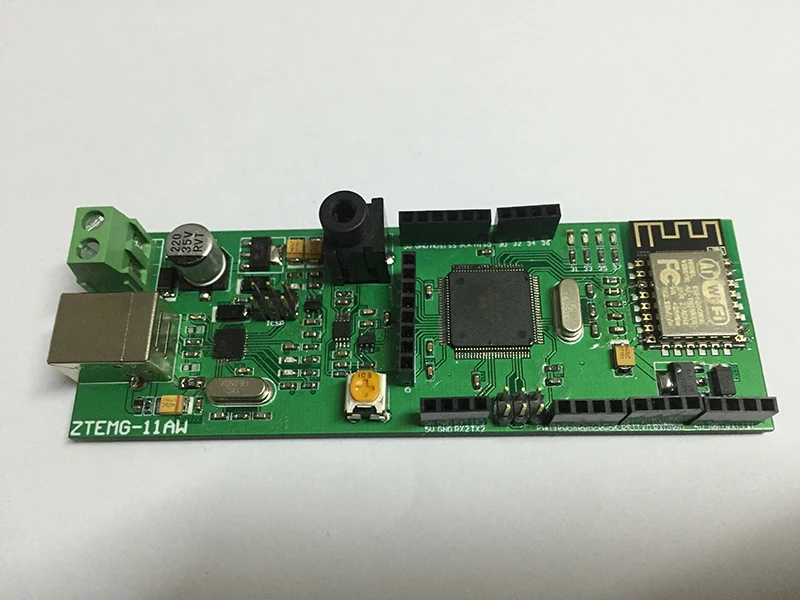

Одноканальный EMG датчик IoT Arduino WiFi выход SEMG сигнал

Краткое описание продукта

Электромиографический сигнал (EMG,Электромиографией) Схема сбора может захватывать слабый сигнал EMG на поверхности кожи., усиление и фильтрация также осуществляется., выходной сигнал может бытьCoverArduinoРаспознавание Isoprocessor, используемое в качестве системы управления на основе сигнала EMG 。

Вся система регулируется сигнальной схемой EMG, схемами arduino mega 2560 и композицией беспроводных ModulesESP-12FCircuit.

Среды программирования

1 arduino IDE 1.8.5и все предыдущие версии

Providearduino простые процедуры для сбора и передачи сигналов EMG

2 matlab simulink

Providematlab simulinkcontrolarduino atmega2560Simple обычные

Два Интернет вещей

Схема этой системы была установлена. ESP-12F беспроводной модульный, поэтому, возможно создать Интернет вещей системы для наблюдения сигналов EMG.

Конкретные параметры

lНомер канала: 1

lПриобретения цепи Размеры:113 мм * 38 мм

lДиапазон входного напряжения источника питания: 7 в≤Идентификационный номер транспортного средства≤12V

lДиапазон выходного напряжения сигнала: 0 В≤Vo≤5 V

lКоэффициент усиления сигнала: 1000

lЧастотный диапазон цепи ленточного фильтра: 10 Гц≤f≤1000Гц

lДиапазон напряжения сигнала смещения: 0-5 В

lВыходной сигнал: беспроводной доступ в Интернет

Отгрузочная ведомость

lСхема сбора EMG датчикаX1

lЭлектрод нитьX1

lUSBConnecting линииX1

lОдноразовые лист электродаX4
