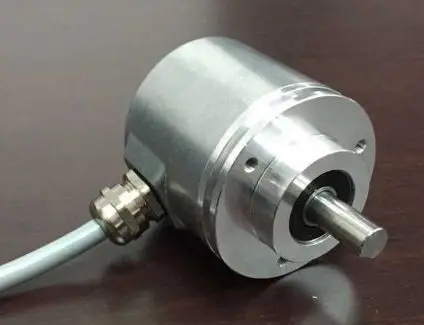

Описание
Принять "Магнитный метод испытания", имеют отличную ударопрочность и вибрационные характеристики.
Соответствующие значения 4mA и 20mA произвольно настроены и настроены; Настройка направления.
Зажимная синхронная Интегральная фланец или втулка для глухих отверстий, Международная стандартная конфигурация.
Специальные настройки программного обеспечения, аппаратные настройки в одном
Внешняя позиция линии установить заданное положение, легко установить, без изменений.
Он непосредственно соответствует одноповоротному многоповоротному углу и многоповоротной длине.
Широкое рабочее напряжение 10-30 в, очень низкое потребление тока.
Характеристика параметры:
Рабочее напряжение: 10-30Vdc или 5Vdc Защита полярности
Потребление тока: <110 мА (24 В электропитание) <190 мА (12 В электропитание)
Выходная Грузоподъемность: ≤ 400 Ом, Стандартная рабочая 200-250 Ом
Линейный Разрешение: 1/4096
Рабочая температура:-25-70 ℃ (-40 ~ 85 ℃ опционально) Диапазон температур программирования: 0 ℃ ~ + 70 ℃
Самое большое количество оборотов: 4096
Класс защиты: IP65
Скорость: 2400 об/мин
Цикл обновления выходного сигнала: <1,4 MS
Подключения кабеля: 1 м 8 жильный экранированный кабель или 9-ти жильная разъем
Особенности формы: зажимной синхронный цельный фланец или фланец втулки вала с глухим отверстием, металлический корпус, герметичная конструкция двойного подшипника (см. Прилагаемый рисунок для внешних размеров)
Сигнал для регулировки: 4 мА выход тонкая настройка, 20 мА выход тонкая настройка; Настройка направления; предустановленное положение, внешний набор, такой как внешний ноль
:
| \ \ | \ \ | \ \ | ||
| \ \ | \ \ | \ \ | \ \ | |
| \ \ | \ 10-30Vdc \ | \ \ | \ 4-20mA + \ | |
| \ \ | \ 0 V GND \ | \ \ | \ 4-20mA- \ | |
| \ \ | \ RS485A \ | \ \ | \ \ | |
| \ \ | \ RS485B \ | \ \ | \ \ | |
Аппаратные средства Метод установки:
Метод настройки 4 мА: если кодировщик коснется высокой частоты мощности с серой линией в любом положении, текущее положение выдает 4 мА (в это время выход сигнала RS485 равен 0). Если кодировщик должен установить другие значения, он должен быть сначала установлен в по.
20 мА способ настройки: поверните кодировщик в нужное положение, коснитесь высокой частоты мощности с синей линией, и текущее положение будет выводить 20 мА (если соответствующее положение 20 мА необходимо изменить, просто поверните кодировщик в указанное положение и используйте метод настройки 20 мА снова).
(4-20 мА будет линейным после установки)
Схематичный рисунок

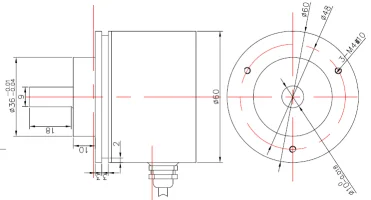

Продукт Чертеж, с указанием размеров:
Внешний диаметр осевая Форма:
38 мм Ось Тип:
58 мм Глухого отверстия типа:
