Описание

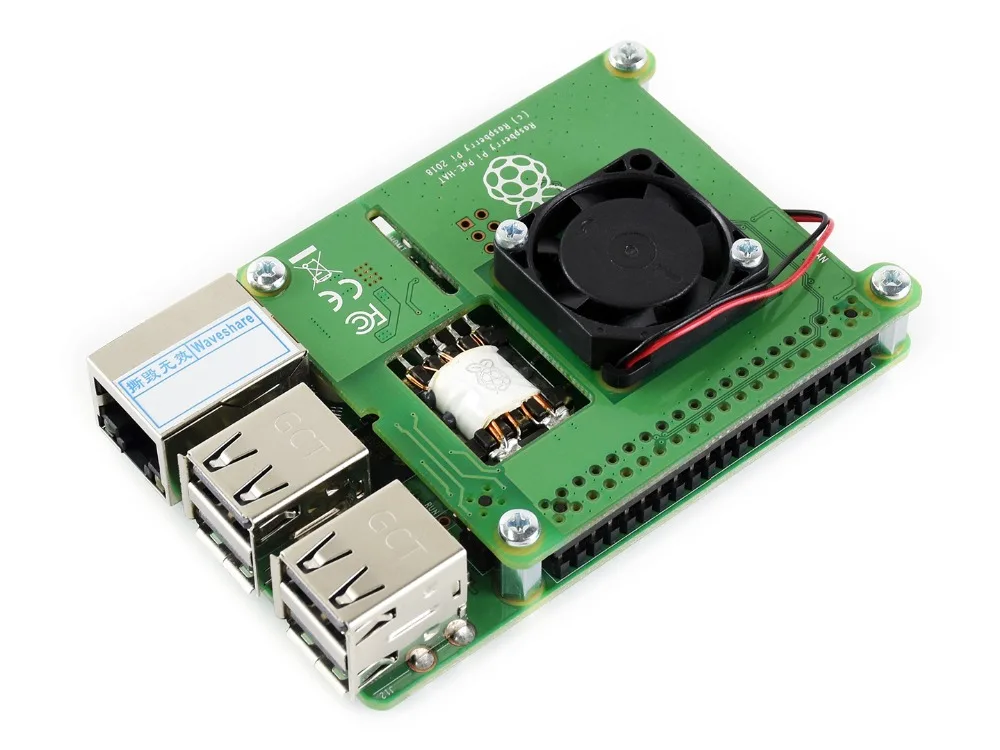

Питание через Ethernet HAT для Raspberry Pi 3 Model B +, 802.3af требуется оборудование для источника питания

Примечание: Raspberry Pi и PoE маршрутизатор на фотографиях не включены.

Обзор

Шапка Raspberry Pi power поверх Ethernet-это небольшой аксессуар для компьютера Raspberry Pi. Его можно использовать только сRaspberry Pi 3 Model B +(Запущен в марте 2018 года).

PoE HAT позволяет заряжать Raspberry Pi, используя питание через сети с поддержкой Ethernet; для этого продукта, который будет использоваться, сеть, к которой он подключен, необходимо установить оборудование для источника питания.

Технические характеристики

802.3af PoE Полностью изолированный импульсный источник питания 37-57 В постоянного тока, устройство класса 2 Выход постоянного тока 5 В/2,5 А 25 мм x 25 мм Бесщеточный вентилятор для охлаждения процессора Управление вентилятором

Как Применение

Аппаратные средства необходимо

Raspberry Pi PoE HAT (этот продукт) АRaspberry Pi 3 Model B +(Не входит в комплект) Кабель Ethernet (не входит в комплект) Оборудование для источника питания для сети Ethernet 802.3af (не входит в комплект)

Подключение шапки PoE к Raspberry Pi

Перед установкой PoE HAT необходимо прикрепить прилагаемые Распорки в четырех углах платы Затем подключите Raspberry Pi PoE HAT к двум 0,1 "коннекторам (40 + 4), которые установлены на Raspberry Pi Как только плата PoE HAT подключена, вы можете запитать Raspberry Pi через сетевой разъем RJ45

Отключив PoE HAT

Потяните равномерно так, чтобы он отделился от всех штифтов с одинаковой скоростью; сделайтеНеВытяните один конец разъема перед другим

Дополнительная информация

Для работы этого продукта не требуется модификация основной платы Raspberry Pi. Пожалуйста, убедитесь, что программное обеспечение Raspberry Pi Обновлено, чтобы все функциональные возможности были доступны. Шляпа PoE оснащена небольшим вентилятором, который управляется Raspberry Pi через iec. Вентилятор включается и выключается автоматически в зависимости от температуры основного процессора на Raspberry Pi.

Безопасность

Питание должно осуществляться только с использованием оборудования, совместимого с 802.3af; любой внешний источник питания, используемый с Raspberry Pi, должен соответствовать соответствующим правилам и стандартам, применимым в стране предполагаемого использования Должны работать в хорошо проветриваемой среде и не должны покрываться Следует поместить на стабильную, плоскую, непроводящую поверхность во время использования, и не следует связываться с проводящими элементами Не блокируйте и Не блокируйте вентилятор; не вставляйте ничего в вентилятор в любое время Не подвергать продукт воздействию воды или влаги; не подвергать его воздействию тепла из любого источника; продукт предназначен для надежной работы при нормальных комнатных температурах Будьте осторожны во время работы, чтобы избежать механических или электрических повреждений печатной платы и разъемов
