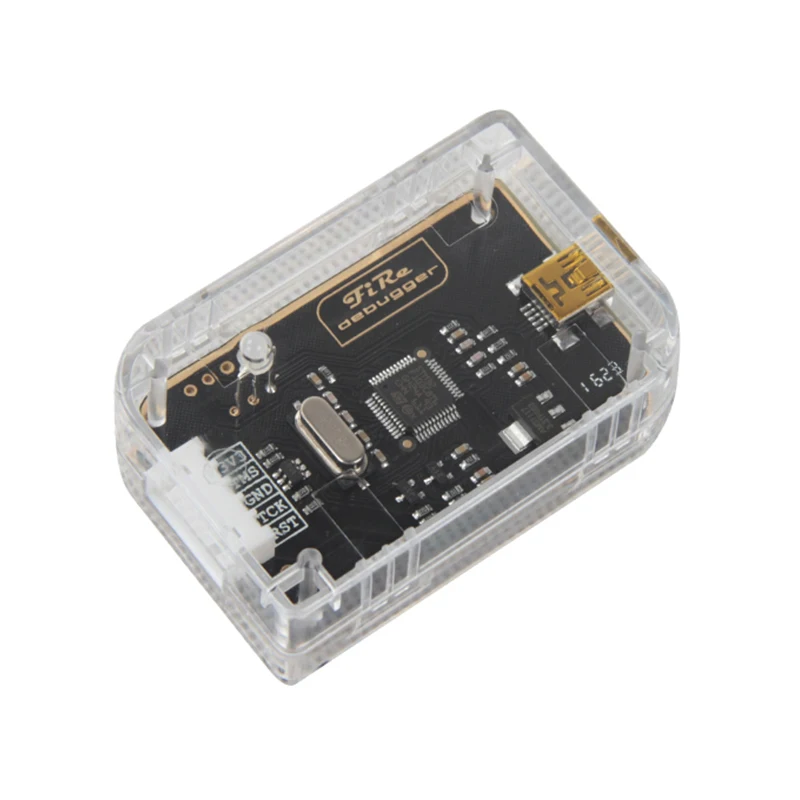

Огнеупорный дебюгер STM32 Эмулятор отладчик ARM загрузчик DAP программист

DAP эмулятор загрузчика поддерживает все чипы Cortex core.

1: Вы можете загружать файлы в формате шестигранной и bin.

2: по MDK и IAR в настоящее время поддерживает только режим загрузки SW, поддерживает SWD и интерфейс загрузки JTAG.

3: MDK требует версии 4,73 или выше, TAR требует версии 6,5 или выше.

4: Не теряйте прошивку, не нужно обновлять, не нужно устанавливать драйвер!, очень удобно для разработки STM32

STM32-DAP загрузчик Особенности:

1, поддержка MDK/IAR, без драйвера, без прошивки

2. Поддержка Cortex-M0/M1/M2/M3/M4/M7 core устройств, таких, как STM32F0/1/2/3/4 серии

3, 4 м скорость загрузки, поддержка онлайн-отладки и моделирования

4, только нужно 4 линии для загрузки, также может поставить питание на целевая плата 3V3 (не рекомендуется)

5, поддержка XP/IN7/WIN8/WIN10 системы

Полная скорость версия pin Описание:

Полноскоростная версия поддерживает только режим SW, можно использовать только 4 линии.

1-3V3 не нужно подключать

2-суп соединение pin-код

3-GND заземление

4-TCK подключен к часам pin-код

5-RST подключается к сброс штифтом

Инструкции по уходу за изделием

1. Подключите эмулятор к компьютеру с помощью usb-кабеля. Не нужно устанавливать драйвер. После подключения usb-кабеля эмулятор не должен использоваться.

Подключите макетную плату. Если красный свет включен для 1 s, то зеленый свет является нормальным.

2-красный свет включен при загрузке, и зеленый свет включен после загрузки.

Эмулятор использование:

1: подключение оборудования

Подключите эмулятор к компьютеру с помощью usb-кабеля. Если свет эмулятора включен, это означает нормальный и может быть использован. Затем поместите моделирование

Другой конец устройства подключен к макетной плате, и макетная плата работает, и затем она может быть разработана по KEIL или IAR.

Доска скачать программу.
