Описание

OpenEP2C5-C стандарт # EP2C5 EP2C5T144C8N ALTERA Cyclone циклон FPGA Совет развития

FPGA Совет развития предназначен для ALTERA Cyclone II серии, имеет EP2C5 бортовой, и интегрирует различные стандартные интерфейсы, довольно легко для периферических расширений.
OpenEP2C5-C Стандартный# EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA развитию

Обзор

OpenEP2C5-CЭто Совет по развитию FPGA, который состоит из материнского советаDVK601И основная плата FPGACoreEP2C5.

OpenEP2C5-C поддерживает дальнейшее расширение с различными дополнительный аксессуар доски для конкретного приложения. Модульная и открытая конструкция делает его идеальным для начала разработки приложений с ALTERA Cyclone II серии FPGA устройств. OpenEP2C5-C позволяет легко и быстро начать свой дизайн с процессором Nios II.

Что на материнском борту?

OpenEP2C5-C Стандартный# EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA развитию Разъем ядра FPGA CPLD:Для легкого подключения основных плат, которые интегрируют чип FPGA CPLD на борту 8I/Os_1 интерфейс,Для подключения аксессуаров/модулей 8I/Os_2 интерфейс,Для подключения аксессуаров/модулей 8I/Os_3 интерфейс,Для подключения аксессуаров/модулей 8I/Os_4 интерфейс,Для подключения аксессуаров/модулей 16I/Os_1 интерфейс,Для подключения аксессуаров/модулей 16I/Os_2 интерфейс,Для подключения аксессуаров/модулей 32I/Os_1 интерфейс,Для подключения аксессуаров/модулей 32I/Os_2 интерфейс,Для подключения аксессуаров/модулей

Все интерфейсы I/O выше:

Способен быть имитированным как USART, I2C, SPI, PS/2 и т. д. Способен управлять такими устройствами, как Frim, FLASH, USB, Ethernet и т. д.
Расширения FPGA разъемы Контакты FPGA доступны для расширения разъемов Для подключения SDRAM accessory board ЖК-дисплей интерфейс,Для подключения LCD22, LCD12864, LCD1602 Однопроводной интерфейс:Легко подключается к проводным устройствам (К-92 посылка), например, датчик температуры (DS18B20), номер электронной регистрации (DS2401) и т. д. Зуммер Джойстик:Пять позиций Потенциометр:Для LCD22 Регулировка подсветки, или LCD12864, LCD1602 контраст регулировки Зуммер джемпер Джойстик перемычка Один-WIRE jumper

Для перемычки 16-18:

Короткий Джемпер для подключения к I/Os используется в примере кода Открыть перемычку для подключения к другим пользовательским контактам через перемычки

DVK601 поддерживает широкий диапазон различных основных плат, поэтому, некоторые интерфейсы могут быть не связаны и бесполезными при подключении к определенному основному плате. Например, при подключении к core3s250e, 8I/Os_3 'и '8I/Os_4' не связаны.

Что на CoreEP2C5

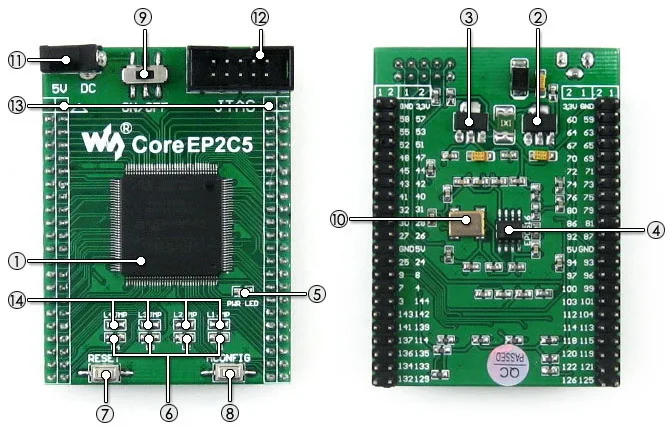

OpenEP2C5-C Стандартный# EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA развитию EP2C5T144C8N:The ALTERA Cyclone II FPGA устройство, которое отличает: Рабочая частота:50 мГц Рабочая Напряжение:1,15 В~3,465 В Посылка:QFP144 Я/Os:79 LEs:4,6 К Оперативная память:120kb PLL:2 Отладка/программирование:Поддерживает JTAG AMS1117-3.3,3,3 В регулятор напряжения AMS1117-1.2,1,2 В регулятор напряжения EPCS16,Бортовой флэш-память для хранения кода Мощность индикатор Светодиоды Кнопка сброса Кнопки nCONFIG:Для повторной настройки микросхемы FPGA, эквивалентной пересетке питания Мощность переключатель 50 м активный кристалл осциллятор 5 В DC jack Интерфейс JTAG:Для отладки/программирования FPGA булавки расширитель,VCC, GND и все порты I/O доступны для расширения разъемов для дальнейшего расширения Светодиодный Джемперы,Короткие прыгунки для привода светодиодов

Фотографии

OpenEP2C5-C Стандартный# EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA развитию
OpenEP2C5-C развитию
OpenEP2C5-C Стандартный# EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA развитию
OpenEP2C5-C развитию
OpenEP2C5-C Стандартный# EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA развитию
OpenEP2C5-C по развитию вид сзади
OpenEP2C5-C Стандартный# EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA развитию
Материнская плата DVK601
OpenEP2C5-C Стандартный# EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA развитию
FPGA основной плате CoreEP2C5
OpenEP2C5-C Стандартный# EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA развитию
FPGA основной плате CoreEP2C5
OpenEP2C5-C Стандартный# EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA развитию
Подключение к различные периферийные устройства
OpenEP2C5-C Стандартный# EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA развитию
Подключение к 3,2 дюймовому сенсорному ЖК-дисплею
OpenEP2C5-C Стандартный# EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA развитию
Подключение к LCD12864
OpenEP2C5-C Стандартный# EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA развитию
Подключение к LCD1602
OpenEP2C5-C Стандартный# EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA развитию
Подключение к RS232 доска
OpenEP2C5-C Стандартный# EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA развитию
Подключение к RS485 доска
OpenEP2C5-C Стандартный# EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA развитию
Подключение к USB UART Board
OpenEP2C5-C Стандартный# EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA развитию
Подключение к 8 седг светодиодный доска
OpenEP2C5-C Стандартный# EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA развитию
Подключение к 8 кнопочным кнопкам
OpenEP2C5-C Стандартный# EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA развитию
Подключение к 5 IO клавиатуры
OpenEP2C5-C Стандартный# EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA развитию
Подключение к 4x4 клав
OpenEP2C5-C Стандартный# EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA развитию
Подключение к EEPROM совета
OpenEP2C5-C Стандартный# EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA развитию
Multi периферийных устройств, подключенных к один интерфейс
OpenEP2C5-C Стандартный# EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA развитию
Подключение к DataFlash Совета
OpenEP2C5-C Стандартный# EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA развитию
Подключения к Ethernet доска
OpenEP2C5-C Стандартный# EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA развитию
Подключение к CY7C68013A USB доска
OpenEP2C5-C Стандартный# EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA развитию
Подключение к NRF24L01 РФ Совет
OpenEP2C5-C Стандартный# EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA развитию
Подключение к Micro SD для хранения совета
OpenEP2C5-C Стандартный# EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA развитию
Подключение к VGA PS2 доска
OpenEP2C5-C Стандартный# EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA развитию
Подключение к SDRAM доска
OpenEP2C5-C Стандартный# EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA развитию
Подключение к SDRAM доска
OpenEP2C5-C Стандартный# EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA развитию
Подключение к любой аксессуар доска необходимо

Примечание: OpenEP2C5-C не интегрирует какую-либо функцию программирования/отладки, программатор/отладчик требуется.

Примеры

В OpenEP2C5-C FPGA Совет по развитию поставляется с различными кодами примеры для поддерживаемых периферийных устройств, что дает вам быстрый старт для разработки собственного приложения.

ПериферийныхОписаниеИнтерфейсVerilogVHDLNIOS II C
S29GL128PNorFLASH32I/Os Y
AT24CXXEEPROMI2C√√√
FM24CXXФрамI2C√√√
AT45DBXXDATAFLASHSPI √
SD картыFLASHSPI √
H57V1262GTRSDRAMПараллельно √
PCF8563RTCI2C √
DS18B20Температура датчик1-провода√√√
SP3232Последовательной связиUART√√√
SP3485Последовательной связиUART√√√
PL2303USB к UARTUART√√√
FT245USB к FIFOПараллельно √
CY7C68013AУстройство USBЯ/Os√
ENC28J60Контроллер EthernetSPI √
ЗуммерЗвуковое устройство1I/о (ШИМ)√√√
Клавиатуры PS/2Вход устройстваPS/2√√
Один пуговицыВход устройства----√√√
4x4 клавиатурыВход устройства8I/Os√√√
ДжойстикВход устройства5I/Os√√√
СветодиодныйДисплей устройства----√√√
8 SEG светодиодныйДисплей устройства13I/Os√√√
VGA мониторДисплей устройстваVGA√√
Характер ЖК-дисплейДисплей устройства11I/Os√√
Графический ЖК-дисплейДисплей устройства11I/Os√
3,2 дюймов многоцветный ЖК + сенсорный экранДисплей устройство + устройство ввода32I/Os √

Отладка/программирование Интерфейс

В OpenEP2C5-C FPGA развитию интегрирует JTAG интерфейс для программирования/отладки.

Имена и описание сигнала JTAG

PinИмя сигналаОписание
1ТСКТактового Сигнала
2GNDСигнальной земли
3TDOДанные от устройства
4VCC (TRGT)Цель источника питания
5TMSJTAG Состояние управления машиной
6NCНет подключения
7NCНет подключения
8NCНет подключения
9TDIДанные устройства
10GNDСигнальной земли

Заголовок JTAG распиновка

OpenEP2C5-C Стандартный# EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA развитию

Ресурсов развития

В руководстве пользователя CD включены ресурсы развития, перечисленные ниже:

Соответствующее программное обеспечение (Quaters II, NIOS II и др.) ДЕМО код (Verilog, VHDL и NIOS II C) Схема (PDF) Программы развития FPGA (хранилища данных и т. д.)

Посылка содержит

OpenEP2C5-C Совет по развитию x 1 4-контактный провод х 2 2-контактный провод х 2 USB кабель питания x 1
