2 861 руб.

Описание

FPGA Совет развития предназначен для ALTERA Cyclone III серии, включает в себя EP3C5 на борту, и интегрирует различные стандартные интерфейсы, довольно легко для периферических расширений.
OpenEP3C5-C Стандартный# EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA развитию

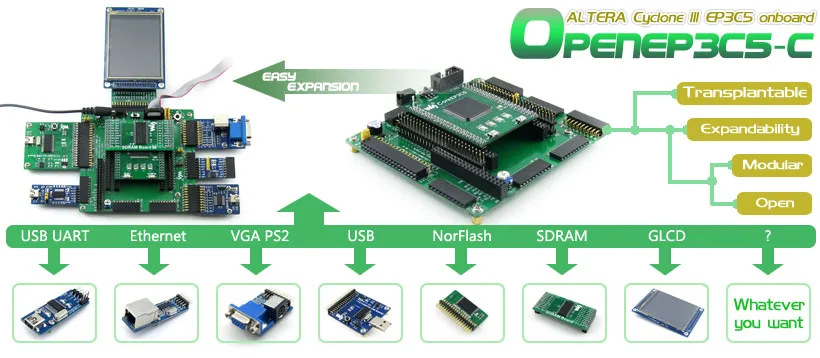

Обзор

OpenEP3C5-CЭто Плата развития FPGA, которая состоит из материнской платыDVK601И основная плата FPGACoreEP3C5.

OpenEP3C5-C поддерживает дополнительное расширение с различными дополнительными досками аксессуаров для специфического применения. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с устройствами серии ALTERA Cyclone III FPGA. OpenEP3C5-C позволяет легко и быстро начать дизайн с процессором Nios II.

Что на материнской доске

OpenEP3C5-C Стандартный# EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA развитию FPGA CPLD разъем основной платы:Для легкого подключения картон для изготовления гильз, который интегрирует чип FPGA CPLD на бортовой Интерфейс 8I/Os_1,Для соединительных досок/модулей Интерфейс 8I/Os_2,Для соединительных досок/модулей Интерфейс 8I/Os_3,Для соединительных досок/модулей Интерфейс 8I/Os_4,Для соединительных досок/модулей Интерфейс 16I/Os_1,Для соединительных досок/модулей Интерфейс 16I/Os_2,Для соединительных досок/модулей 32I/Os_1 интерфейс,Для соединительных досок/модулей 32I/Os_2 интерфейс,Для соединительных досок/модулей

Все интерфейсы ввода/вывода выше:

Может быть имитация как USART, I2C, SPI, PS/2, и т. д. Возможность вождения устройств, таких как FRAM, FLASH, USB, Ethernet и т. д.
FPGA дополнительные разъемы Булавки FPGA доступны на дополнительные разъемы Для подключения платы аксессуаров SDRAM ЖК-дисплей интерфейс,Для подключения LCD22, LCD12864, LCD1602 Однопроводной интерфейс:Легко подключается к проводным устройствам (to-92 посылка), таких, как, например, датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. д. Зуммер Джойстик:Пять положений Потенциометр:Для LCD22 Регулировка подсветки или LCD12864, LCD1602 регулировка контраста Зуммер джемпер Джойстик джемпер Одно-провода соединительные

Для перемычек 16-18:

Короткий Джемпер для подключения к I/Os, используемому в коде примера Откройте перемычку для подключения к другим разъемы в ассортименте с помощью перемычек

DVK601 поддерживает широкий спектр различных картон для изготовления гильз, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенной основной плате. Например, при подключении к Core3S250E не подключены 8I/Os_3 и 8I/Os_4.

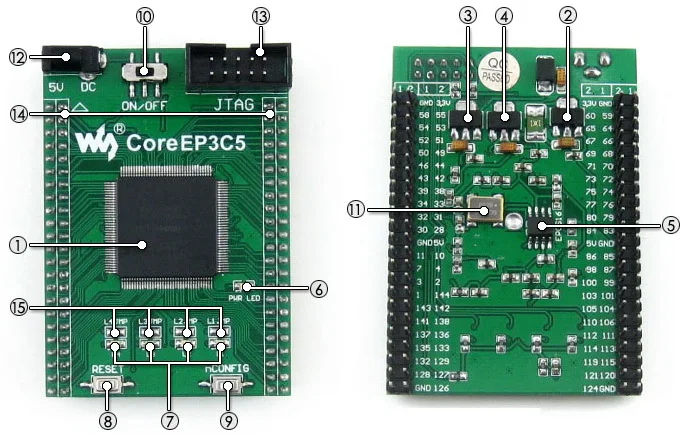

Что на CoreEP3C5

OpenEP3C5-C Стандартный# EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA развитию EP3C5E144C8N:Устройство ALTERA Cyclone III FPGA, которое отличается: Рабочая частота:50 МГц Операционной Напряжение:1,15 ~ 3,465 в Посылка:QFP144 Ввода/вывода:82 LEs:5 K Оперативная память:414kb PLLs: 2 Отладки/программирования:Поддержка JTAG AMS1117-3.3,3,3 V регулятор напряжения AMS1117-2.5,2,5 V регулятор напряжения AMS1117-1.2,1,2 V регулятор напряжения EPCS16,Встроенная последовательная флэш-память, для хранения кода Мощность индикатор Светодиоды Кнопка сброса Nconfig кнопки:Для повторной настройки чипа FPGA, эквивалент переустановки мощности Мощность переключатель 50 м активный кварцевый генератор 5 V DC jack Интерфейс JTAG:Для отладки/программирования FPGA булавки расширитель,VCC, GND и все порты ввода/вывода доступны на дополнительные разъемы для дальнейшего расширения Светодиодный Джемперы,Короткие Джемперы для вождения светодиодов

Фото

OpenEP3C5-C Стандартный# EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA развитию
OpenEP3C5-C макетная плата
OpenEP3C5-C Стандартный# EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA развитию
OpenEP3C5-C макетная плата
OpenEP3C5-C Стандартный# EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA развитию
OpenEP3C5-C макетная плата
OpenEP3C5-C Стандартный# EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA развитию
Материнская плата печатная плата для DVK601
OpenEP3C5-C Стандартный# EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA развитию
FPGA основной плате CoreEP3C5
OpenEP3C5-C Стандартный# EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA развитию
FPGA основной плате CoreEP3C5
OpenEP3C5-C Стандартный# EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA развитию
Подключение к различные периферийные устройства
OpenEP3C5-C Стандартный# EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA развитию
Подключение к 3,2 дюймовому сенсорному ЖК-дисплею
OpenEP3C5-C Стандартный# EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA развитию
Подключение к LCD12864
OpenEP3C5-C Стандартный# EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA развитию
Подключение к LCD1602
OpenEP3C5-C Стандартный# EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA развитию
Подключение к RS232 доска
OpenEP3C5-C Стандартный# EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA развитию
Подключение к RS485 доска
OpenEP3C5-C Стандартный# EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA развитию
Подключение к USB плата UART
OpenEP3C5-C Стандартный# EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA развитию
Подключение к 8 сегментный светодиодный плате
OpenEP3C5-C Стандартный# EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA развитию
Подключение к 8 кнопочным кнопкам
OpenEP3C5-C Стандартный# EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA развитию
Подключение к 5 IO клавиатуры
OpenEP3C5-C Стандартный# EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA развитию
Подключение к 4x4 клавиатуры
OpenEP3C5-C Стандартный# EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA развитию
Подключение к плата eeprom
OpenEP3C5-C Стандартный# EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA развитию
Несколько периферийных устройств, подключенных к одному интерфейсу
OpenEP3C5-C Стандартный# EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA развитию
Подключение к плата DataFlash
OpenEP3C5-C Стандартный# EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA развитию
Подключение к плата Ethernet
OpenEP3C5-C Стандартный# EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA развитию
Подключение к CY7C68013A USB доска
OpenEP3C5-C Стандартный# EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA развитию
Подключение к NRF24L01 RF доска
OpenEP3C5-C Стандартный# EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA развитию
Подключение к плата запоминающего устройства Micro SD доска
OpenEP3C5-C Стандартный# EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA развитию
Подключение к VGA PS2 доска
OpenEP3C5-C Стандартный# EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA развитию
Подключение к SDRAM доска
OpenEP3C5-C Стандартный# EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA развитию
Подключение к SDRAM доска
OpenEP3C5-C Стандартный# EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA развитию
Подключение к любой вспомогательной плате, которая вам нужна

Примечание: OpenEP3C5-C не интегрирует любую функцию программирования/отладки, требуется программист/дебюгер.

Примеры

OpenEP3C5-C FPGA development board поставляется с различными кодами для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.

Периферийное устройствоОписание продукта:ИнтерфейсVerilogVHDLNIOS II C
S29GL128PNorFLASH32I/Os Y
AT24CXXEEPROMI2C√√√
FM24CXXФрамI2C√√√
AT45DBXXDATAFLASHSPI √
SD картаФлэш-памятьSPI √
H57V1262GTRSDRAM (синхронное динамическое ОЗУ)Параллельный √
PCF8563РТКI2C √
DS18B20Температура датчик1-проводной√√√
SP3232Последовательной связиUART√√√
SP3485Последовательной связиUART√√√
PL2303USB UARTUART√√√
FT245Usb-fifoПараллельный √
CY7C68013AUSB устройствоВвода/вывода√
ENC28J60Ethernet controllerSPI √
ЗуммерЗвуковое устройство1I/O (PWM)√√√
PS/2 клавиатурыВход устройстваPS/2√√
Одной кнопкиВход устройства----√√√
4x4 клавиатурыВход устройства8I/Os√√√
ДжойстикВход устройства5I/Os√√√
СветодиодныйДисплей устройства----√√√
8 сегментный светодиодныйДисплей устройства13I/Os√√√
Монитор с видеографической матрицейДисплей устройстваVGA√√
Персонаж ЖК-дисплейДисплей устройства11I/Os√√
Графический ЖК-дисплейДисплей устройства11I/Os√
3,2 дюймовый многоцветный ЖК + сенсорный экранУстройство дисплея + Входное устройство32I/Os √

Отладки/программирования Интерфейс

OpenEP3C5-C FPGA development board интегрирует интерфейс JTAG для программирования/отладки.

JTAG названия и описание сигнала

Pin-кодНазвание сигналаОписание продукта:
1TCKЧасы сигнала
2GNDЗаземления сигнала
3TDOДанных от устройства
4VCC (многоцел)Цель блок питания
5TMSДжтаг государственного управления машиной
6NCБез подключения
7NCБез подключения
8NCБез подключения
9TDIДанные устройства
10GNDЗаземления сигнала

Джтаг заголовок

OpenEP3C5-C Стандартный# EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA развитию

Развития ресурсы

Руководство пользователя CD включает в себя средства разработки, указанные ниже:

Сопутствующее программное обеспечение (Quaters II, NIOS II и т. д.) Код демонстрационной версии (Verilog, VHDL и NIOS II C) Схема (PDF) Документы разработки FPGA (таблицы данных и т. д.)

Посылка содержит

OpenEP3C5-C макетная плата x 1 4-контактный провод х 2 2-контактный провод x 2 Кабель питания USB x 1
1OpenEP3C5-C Стандартный# EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA развитию
2OpenEP3C5-C Стандартный# EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA развитию
3OpenEP3C5-C Стандартный# EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA развитию
4OpenEP3C5-C Стандартный# EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA развитию

Клиенты, которые купили этот товар, также купили

Характеристики

Тип демоплаты
Рука
Номер модели
OpenEP3C5-C Standard
Бренд
Waveshare
Category
ALTERA FPGA Development Board
For use with
OpenEP3C5 Development & Evaluation
Onboard FPGA
EP3C5E144C8N (ALTERA Cyclone III)
Feature
Open & Modular design, features various communication interfaces
Onboard devices
1 x EP3C5E144C8N, 4 x LED, 1 x User key, 1 x Joystick, 1 x Buzzer
Communication interfaces
3 x LCD, 2 x 8I/Os, 2 x 16I/Os, 3 x 32I/Os
Operating Frequency
50MHz
Operating Voltage
1.15V~3.465V
Package
QFP144
Debugging/Programming
supports JTAG
Demo Board Type
Others
