Описание
Описание продукции

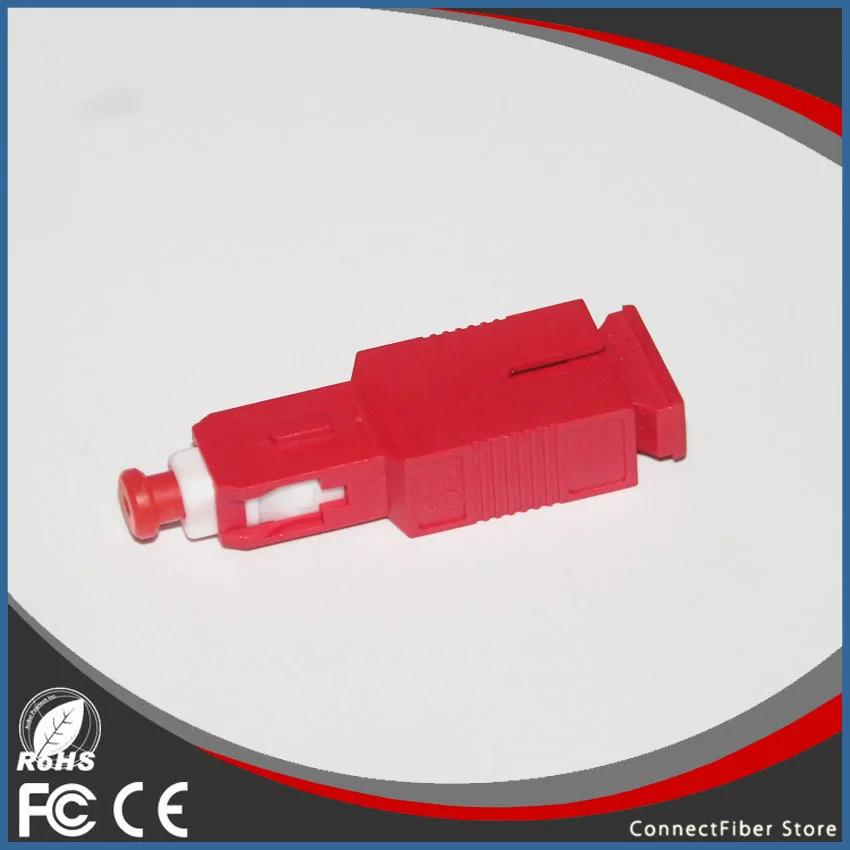

Отражатель FBG-это стандартная Соединительная Структура типа SC/LC, которая упаковывает специальный FBG в керамическом наконечнике. отражатель решетки волокна bragg является недорогостоящим Диапазонный рефлектор, установленный на оптический сетевой блок (ONU) стороне. Он может отражать световые импульсы (1650 +/-5 нм) от OTDR на оптоволоконной линии терминала (OLT) сбоку почти 100%, в то время как рабочие полосы пассивной оптической сети (PON) передаются нормально. OTDR может определить, является ли волоконная линия нормальной, обнаруживая сигнал, отраженный волоконная решётка отражателя. Когда отражающий сигнал ниже нормального значения, потеря линии слишком велика; когда значение отражения 0, оптическая волоконная линия повреждена. Поэтому мы можем поддерживать оптоволоконную линию вовремя, отслеживая в реальном времени оптоволоконную линию.
Применение
(1) обнаружение и обслуживание пассивных оптических сетевые линии (применяется к FTTx).
Характеристики
(1) Высокая стабильность и надежность.
(2) Удаленное обнаружение в реальном времени.
(3) Низкие вносимые потери.
(4) Простое подключение для структуры адаптера.
(5) соответствует GR-326-CORE Telcordia, Telcordia GR-1221-CORE.
(6) Соответствует RoHS.
Параметры
| Предмет | Параметр | Параметры | Блок | Примечания | |
| 1 | Диапазон длин волн | Полоса пропускания | 1260 ~ 1625 | Метрический номер | - |
| Отражают ремешок | 1644,5 ~ 1655,5 | Метрический номер | - | ||
| 2 | Полоса пропускания | IL | ≤0. 8 | ДБ | @ 1260 ~ 1360 |
| ≤0. 8 | ДБ | @ 1460 ~ 1600 | |||
| ≤1. 0 | ДБ | @ 1600 ~ 1625 | |||
| ORL | > 35 | ДБ | @ 1260 ~ 1580 | ||
| > 30 | ДБ | @ 1580 ~ 1620 | |||
| > 20 | ДБ | @ 1620 ~ 1625 | |||
| 3 | Отражают ремешок | IL | > 21 | ДБ | @ 1644,5 ~ 1655,5 |
| ORL | ≤1. 0 | ДБ | @ 1644,5 ~ 1655,5 | ||
| 4 | PDL | ≤0. 4 | ДБ | @ 1260 ~ 1600 | |
| 5 | Пульсация | ≤0. 6 | ДБ | @ 1644,5 ~ 1655,5 | |
| 6 | TDL | ≤0. 5 | ДБ | @ 1260 ~ 1600 | |
| 7 | Макс Мощность Оптический обработки | 27 | ДБм | - | |
| 8 | Гнездо Время | > 500 | Раз | - | |
| 9 | Разъем режим | SC/APC | - | - | |
| 10 | Направление передачи | Двунаправленный | |||
Отражатель FBG принимает стандартную структуру разъема SC, и это внешние размеры, как ниже:
Характеристики
- Бренд
- HW-cable
- Тип товара
- SC APC
- Номер модели
- 001
- Wavelength
- 1650nm
- Color
- Green
- Port
- SC
- Insertion Loss
- 0.8dB
- Reflection Loss
- 45dB
- PDL
- 0.3dB
