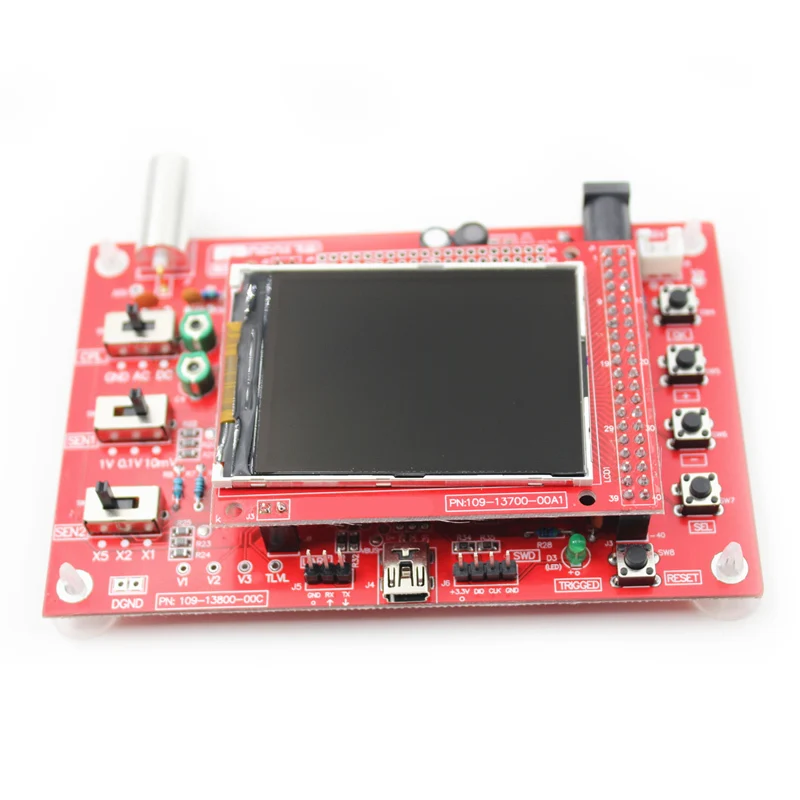

Осциллограф DSO138(Volledige gemonteerd

Описание

Осциллограф DSO138 (Volledige gemonteerd)

Описание продукта:

1. DSO138 2,4 "TFT Ручной карманный цифровой осциллограф Набор diy части для осциллографа электронный Обучающий набор 1 Msps

2. Этот DSO138 цифровой осциллограф комплект принимает ARM Cortex-M3 процессор и с 2,4-дюймовый TFT экран. Это легко и надежно для работы цепи. Он может отображать частоту, период, ширину импульса, коэффициент работы, Макс./мин./авг./пиковое-пиковое/виртуальное значение.

Характеристики продукта:

1. Этот комплект использует ARM Cortex-M3 процессор (STM32F103C8), а также включает в себя 2,4 цветным экраном тонкопленочной технологии (тпт), а также может использоваться в качестве платы для тестирования ARM.

2. Может быть вторичное развитие на основе этого комплекта, например, он может быть изменен на милливольтметр, регистраторы данных.

3. Регулируемое вертикальное смещение, и с инструкциями.

4. С автоматическими, обычными и однократными режимами, легко запечатлеть форму волны момента.

5. Доступны подъемные или падающие края триггера.

6. Отслеживаемая предыдущая форма триггера (отрицательная задержка).

7. Может замораживать в любое время отображения формы волны (функция удержания).

8. Поставляется 1 Гц/3,3 В квадратная волна тестовый источник сигнала.

9. Цифровой дисплей с параметром формы волны, включая частоту, период, ширину импульса, коэффициент работы, Макс./мин./авг./пиковое-пиковое/виртуальное значение.

10. Функция хранения формы волны: не потеряет форму волны после отключения питания.

11. Обнаружение короткого замыкания и открытого замыкания: может помочь клиенту узнать ошибку пайки.

12. Функция распознавания контроллера TFT.

Примечание:

Этот набор для самостоятельной сборки припаян.

Параметры продукта:

1. Максимальная частота дискретизации в реальном времени: 1 Msps

2. Точность: 12 бит

3. Глубина буфера выборки: 1024 байт

4. Аналоговая полоса пропускания: 0-200 кГц

5. Вертикальная чувствительность: 10 мВ/Div-5 В/Div (1-2-5 прогрессивный способ)

6. Входное сопротивление: 1 МОм

7. Максимальное входное напряжение: 50Vpp (1: 1 зонд), 400Vpp (10: 1 зонд)

8. Режимы соединения: DC/AC/GND

9. Горизонтальный диапазон времени: 10μs/Div-50 s/Div (1-2-5 прогрессивный способ)

10. Напряжение питания: 9 В постоянного тока

11. Размер печатной платы (прибл.): 117*76 мм/4,61*2,99 дюйма

12. Размер экрана (прибл.): 52*40 мм/2,05*1,57 дюйма

13. Размер посылка (прибл.): 18*12,5*3 см/7,09*4,92*1,18 дюймов

Посылка список:

1 * DSO138 паяный осциллограф комплект

1 * паяльная зонд
