Отрицательное давление модуль преобразования DC отрицательное давление регулятор непрерывно регулируемый 300mA

Второй поколение dc-dc отрицательное давление модуль преобразования

Выходное отрицательное давление постоянно регулируется от-1,28 до-16 В

DC-DC регулируемый отрицательное давление модуль преобразования

(Модуль отрицательного напряжения)

Примечание:

▲ Входная полярность не может быть перевернут, вход переменного тока высокого напряжения не может превышать 15 м;

▲ Рекомендуется использовать неиндуктивную отвертку для регулировки напряжения, насколько это возможно, медленное вращение медленной регулировки, потенциометр не вращается слишком сильно, В противном случае выходное напряжение превышает-15 в Лимит после поломки чипа.

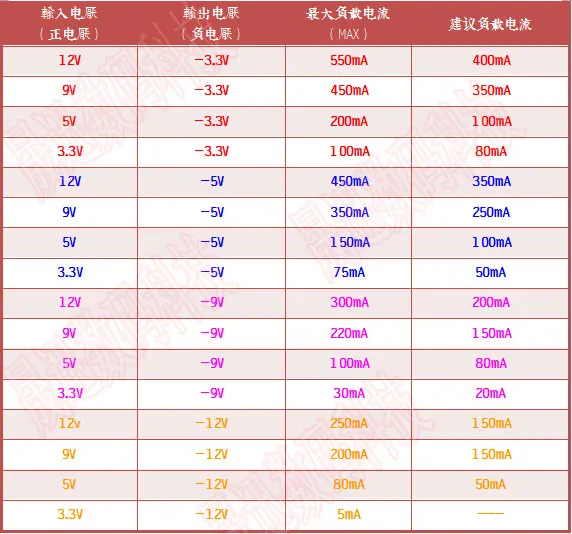

Эти данные используют Электронные нагрузки edkx IT8511 для тестирования образца и показывают, что модуль может поддерживать стабильное значение в течение длительного времени при условии хорошего рассеивания тепла. Эти данные отвечают только за модуль выборки. Согласно дисперсии данных, большинство значений модуля не будет отклоняться слишком сильно.

Стандартный рабочий лист данных для выбора модуля:

Описание:

1. Модуль преобразования отрицательной мощности, который может обеспечить отрицательное давление для двухмощного операционного усилителя или оборудования, требующего отрицательное давление;

2. Модуль принимает высококачественные SMT-устройства;

3. Бортовой патч светодиодный индикатор выхода, с четким отрицательным давлением;

4. Высокая эффективность преобразования и низкий нагрев;

5, с защитой от короткого замыкания и защитой от перегрузки;

6. Входное напряжение колеблется от 3 В до 15 в, и выходное напряжение постоянно регулируется от-1,25 до-15 в;

7. Выходная нагрузка может достигать 300 мА при входе 12 В;

8, с фиксированным отверстием, легко установить;

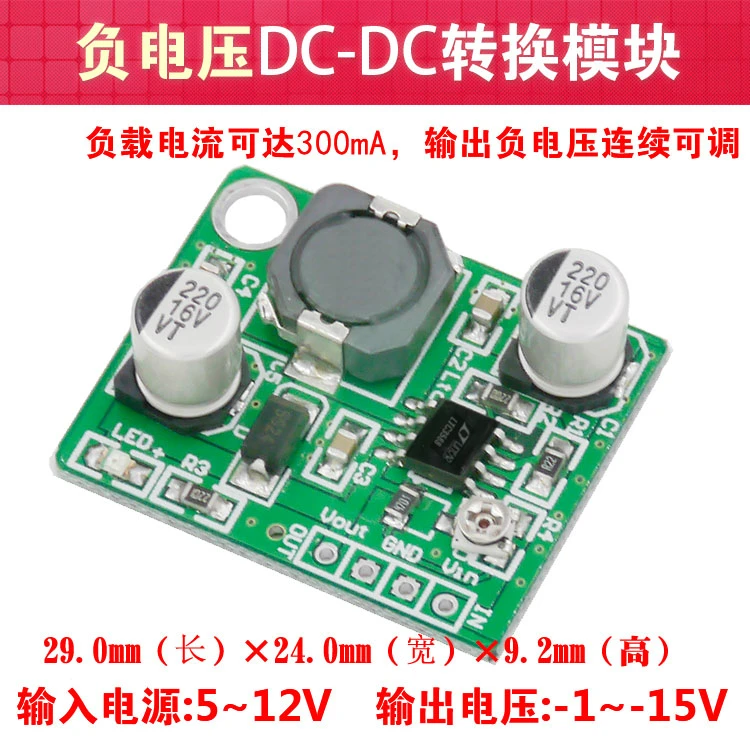

9. Размер платы: 29,0 мм (длина) * 24,0 мм (ширина) * 9,2 мм (высота);

10. Все модули в нашем магазине отправляются после строгого тестирования. Пожалуйста, не стесняйтесь приобрести

Основные параметры:

Рабочее напряжение: 3 до 15В

Ток холостого хода: 1mA

Выходное напряжение: Непрерывная регулировка от-1,25 в до-15 в

Эффективность преобразования:> 83%

Выходной ток: 300 мА (чем выше входное напряжение, тем выше выходной ток)

Объем модуля: 29,0 мм * 24,0 мм * 9,2 мм

Режим регулировки: микро регулируемый резистор, регулируется с помощью отвертки часов

Типичный коэффициент пульсации (VPp):

Вход 12 V Выход-5 v нагрузка 300mA = 180 mVPp

Вход 12 V Выход-5 v нагрузки 500mA = 245 mVPp

Вход выход 12 V-12 v нагрузки 100mA = 60 mVPp

Вход выход 12 V-12 v нагрузки 300mA = 160 mVPp

Примечание: VPp может быть уменьшен до менее 30 мВ, если к выходу добавляется твердотельный конденсатор более 470 мкФ

Положительный терминал отрицательного выхода на самом деле является отрицательным терминалом входа.

Вход + (положительный) полюс: поставка положительного полюса

Вход-(отрицательный) полюс: GND общий терминал 0 В

Выход + (+) полюс: GND общий терминал 0 В

Выход-(отрицательный) полюс: выход отрицательного давления

Опыт применения модуля отрицательного давления:

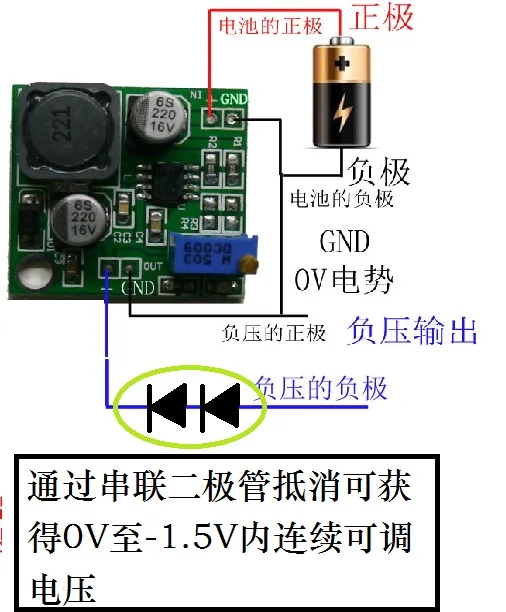

Модуль может обеспечить только>-напряжение 1,5 в, но некоторые модули тестирования и цепи должны-0.5в-0,8 В-1 в или непрерывное регулируемое напряжение от 0 до-1,5 В. Раствор-диод серии. Соединительное напряжение диода может смещать излишки части, и кремний может смещать 0,7 в и Шоттки может смещать 0,2 в.

Примечание:

Абсолютное значение отрицательной разницы давления между входом и выходом не должно превышать 40 в, в противном случае чип будет поврежден. Выходное напряжение не должно превышать-15 в.

1. Входной полярности не должно быть перевернут, и с использованием материалов высокого напряжения не должна превышать 15 м;

2. Пожалуйста, используйте неиндуктивную отвертку для медленной регулировки выхода и не Поворачивайте слишком много, в противном случае выходное напряжение сломает чип после превышения лимита-15 в.

(Вход и выход модуля + подключен, то есть общая точка потенциала), фактический терминал модуля только три: вход + (вход-выход +) выход-если он измеряется, это мультиметр черная ручка, соединенная с общим потенциалом, Красная ручка, подключенная к выходу-для измерения.

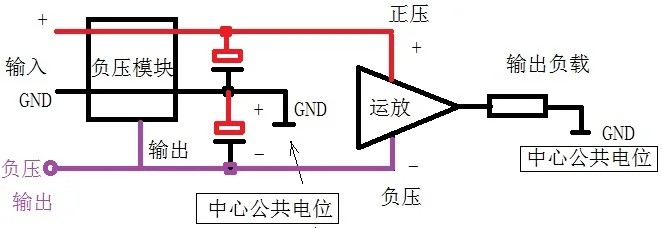

Отрицательное давление схема справки:

(Это изображение только для справочной информации, а не для реальной схемы)
