OV2640 бинокулярная камера Модуль CMOS STM32 Драйвер 3,3 V 1600*1200 для 3D измерения с интерфейсом SCCB

> Руководство: Нажмите здесь, чтобы открыть <

Https://drive.google.com/open?id=1t2v5maFoBONB-JhoGZyr4cRJP0iSAjzj

Информация о продукте:

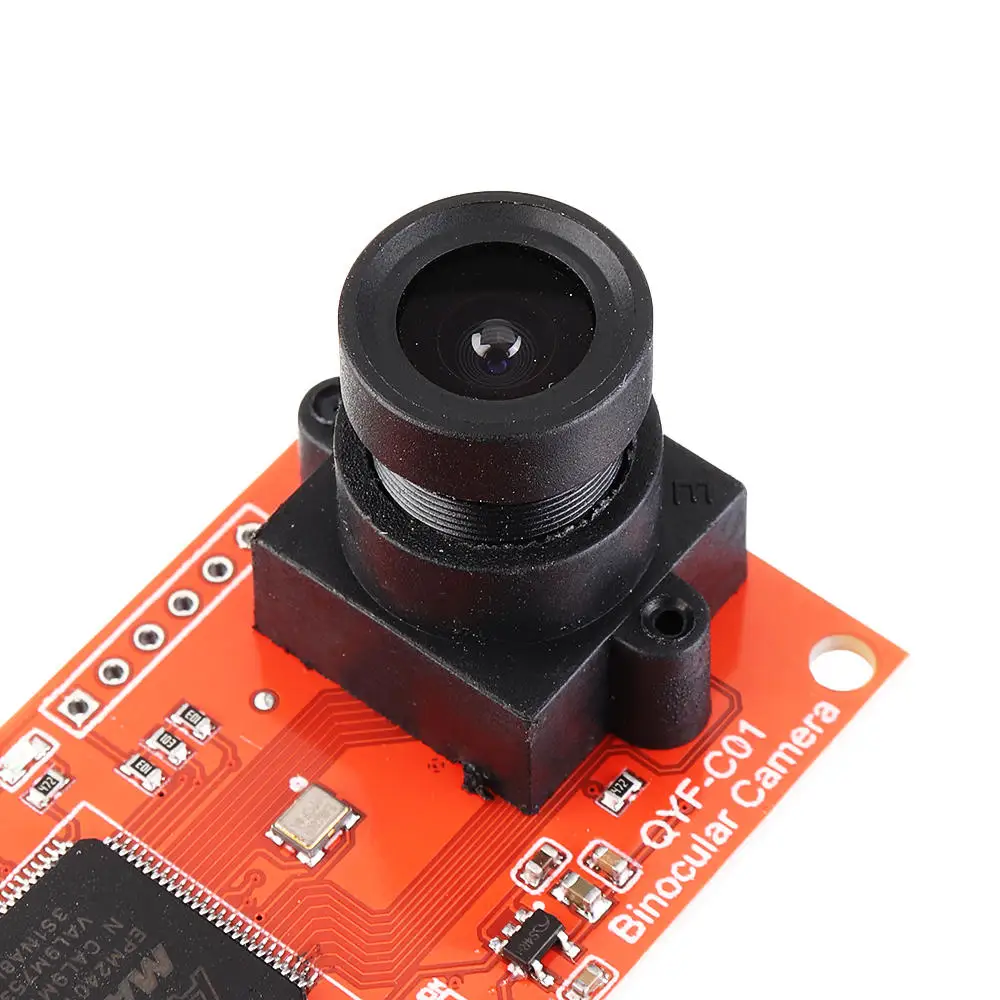

OV2640 бинокулярная камера Модуль сделан с двумя 1/4-дюймовыми OV2640 миллионов HD cmos-датчик. Он обладает высокой чувствительностью, высокой гибкостью и поддержкой выхода JPEG. Он может работать таким же образом, как бинокулярная камера, и может быть применен во многих случаях, таких как бинокулярный диапазон, 3D измерение и так далее. Камера может управляться STM32, что очень удобно в использовании, и конфигурация камеры может быть свободно выполнена, что значительно увеличивает гибкость приложения.

Особенности:

-Высокая чувствительность, низкое напряжение для встроенных приложений

-Стандартный интерфейс SCCB, совместимый с интерфейсом I2C

-RawRGB, RGB (GRB4: 2: 2, RGB565/555/444)

-YUV (4:2:2) и YCbCr (4:2:2) форматы вывода

-Встроенный микропроцессор

-Поддержка масштабирования изображения, панорамирования и настроек окна

-Поддержка сжатия изображения для вывода данных изображения JPEG

-Встроенный активный кристалл 12 м, внешние часы не требуются

-Интегрированный LDO, только нужно поставить 3,3 V для правильной работы

-Поддержка UXGA, SXGA, VGA, QVGA, QQVGA, CIF, QCIF и различных размеров до 40x30

-Поддержка автоматического контроля экспозиции, автоматического контроля усиления, автоматического баланса белого,

-Автоматически устраняет полосы света и автоматическую калибровку черного уровня. Контроль качества изображения включает в себя такие настройки, как насыщенность цвета, оттенок, гамма и резкость, анти-цветение.

Технические характеристики:

Размер датчика: 1/4 дюйма

Пиксель: 1600*1200 (200 Вт)

Управление интерфейс: SCCB

Рабочее напряжение: 3,3 В

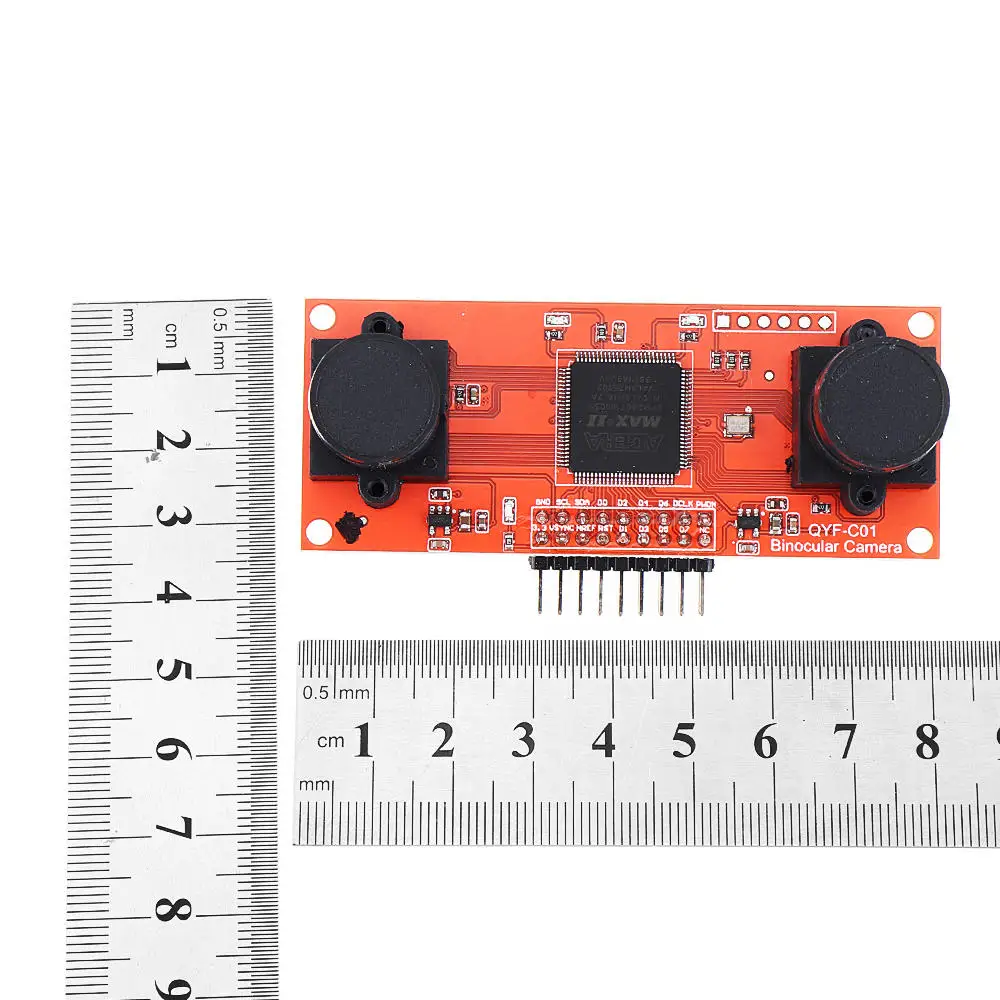

Размер модуля: 27 мм X 27 мм

Формат вывода: RGB565/JPEG/YUV/YCbCr и т. Д.

Чувствительность: 0,6 в/люкс-сек

Отношение сигнал-шум: 40dB

Динамический диапазон: 50dB

Апертура объектива: F2.0

Угол обзора объектива: 78 °

Фокусное расстояние объектива: 3,6 мм

Фильтр объектива: 850нм, инфракрасный фильтр

Рабочая температура:-30 ~ + 70

Мощность Потребляемая мощность: 40mA

Уровень порта IO: 2,8 v LVTTL, совместимый с 3,3 V

Ширина выходного бит: 8 бит

Интерфейс передачи данных: 8-bit Data

Интерфейс управления: SCCB (Протокол класса IIC)

Формат вывода: RawRGB, RGB (RGB565/RGB555), GRB422, YUV (422/420), YCbCr (422), данные JPEG

Выходные пиксели: UXGA (1600*1200) и ниже любого размера 40*30

Посылка включает в себя:

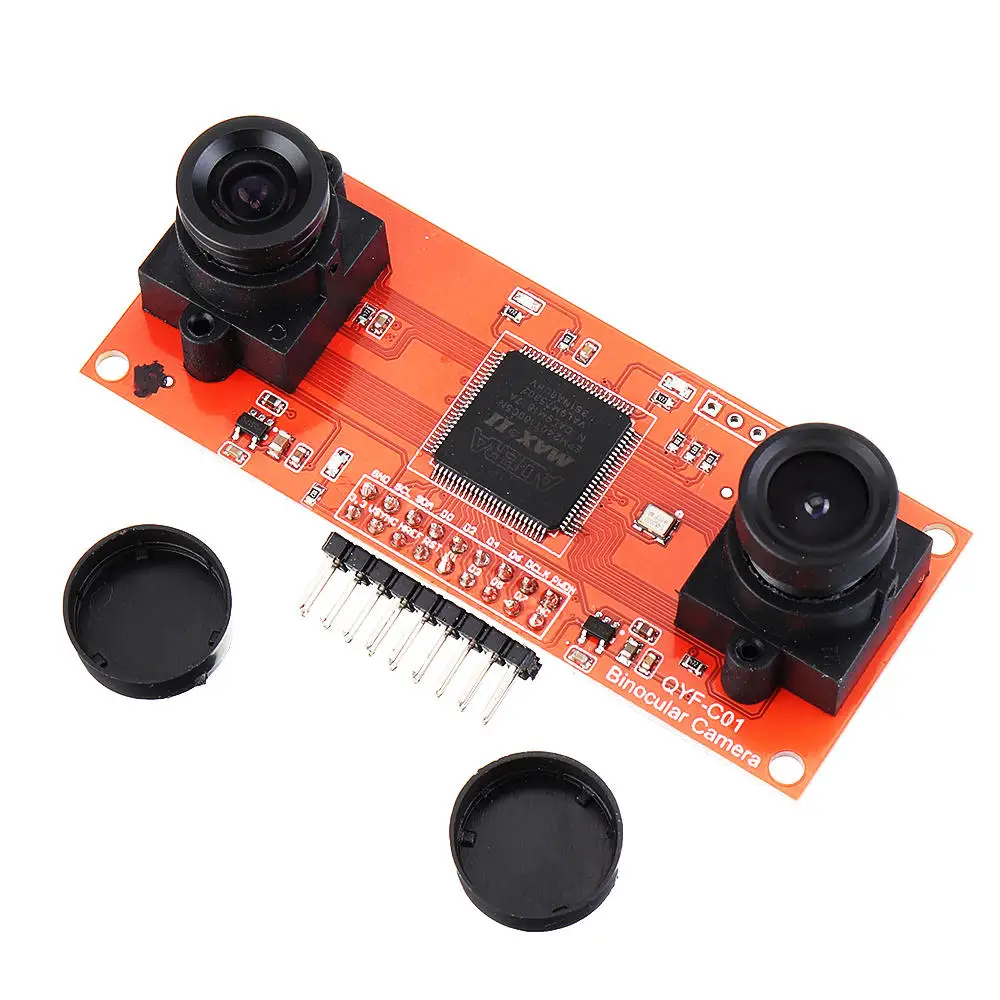

1 x OV2640 бинокулярная камера модуль
