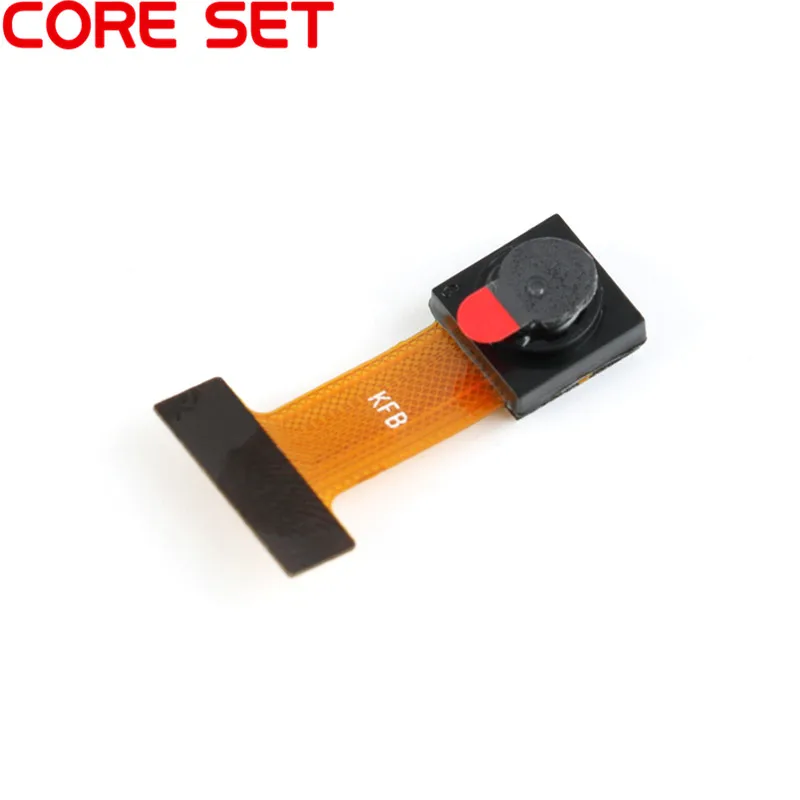

OV5640 OV7670 OV2640 модуль мини-камеры OV5640-AF модуль датчика 300,000 2 млн 500 Вт пиксель DIY камера с автоматическим зумом

OV7670

Датчик изображения OV7670/OV7171 CAMERACHIPTM, небольшой размер и низкий в работе, обеспечивает все возможности одной камеры VGA и процессора изображения. Через SCCB управления шиной, выходы поддерживают 8-битный данные изображения различных разрешений, таких как полный кадр, суб-отбора проб и окна. Изделие имеет VGA изображение до 30 кадров в секунду. Пользователи имеют полный контроль за качеством изображения, форматом данных и передачей. Все функции обработки изображений, включая гамма-кривую, баланс белого, насыщенность, Хромирование и т. д. может быть запрограммирован через интерфейс SCCB. Датчик изображения использует уникальную сенсорную технологию для улучшения качества изображения и уменьшения острых и стабильных цветовых изображений за счет уменьшения или устранения оптических или электронных дефектов, таких как фиксированный шум рисунка, хвостовик и плавающий.

Особенности• Высокая чувствительность: светильник• Низкое рабочее напряжение для встроенных портативных приложений• Стандартный интерфейс SCCB, совместимый с интерфейсом IEC• Выход поддержка Raw RGB, RGB (GRB 4:2:2, RGB565/555/444), YUV (4:2:2) и YCbCr (4:2:2) форматы• Поддерживает размеры изображения: VGA, CIF и любой размер, уменьшая масштаб От CIF до 40x30• Variopixel®Метод для суб-отбора проб• Функции автоматического контроля изображения, включая: автоматический контроль экспозиции (AEC), автоматический контроль усиления (aGc), автоматический баланс белого (AWB), автоматический ленточный фильтр (ABF), и автоматическая калибровка уровня черного (ABLC)• Контроль качества изображения, включая насыщенность цвета, оттенок, гамма, резкость (увеличение края) и анти-цветение• ISP включает в себя шумоподавление и коррекцию дефектов• Поддерживает светодиодный режим и режим вспышки• Предлагаем прямую поставку (удаление зубного камня• Объектив затенение коррекции• Автоматическое определение мерцания (50/60 Гц)• Автоматическая Настройка уровня насыщенности (УФ-регулировка)• Автоматическая Настройка уровня усиления кромки• Автоматическая регулировка уровня шумаЭтот модуль камеры только приводит к некоторым контактам чипа датчика BGA посылка и оптического объектива. Без интегрированных периферийных компонентов он должен быть разработан сам по себе.

OV2640

OV2640-это 1/4 дюймовый датчик изображения CMOS UXGA (1632*1232). Небольшой размер датчика и низкое рабочее напряжение обеспечивают все функции одной камеры UXGA и процессора изображений. Через управление шиной SCCB, он может выводить 8/10 битные данные изображения различных разрешений, таких как полный кадр, суб-выборка, Зумирование и обветривание. Изображение UXGA этого продукта может достигать 15 кадров в секунду (до 30 кадров для SVGA и 60 кадров для CIF). Пользователи имеют полный контроль за качеством изображения, форматом данных и передачей. Все функции обработки изображений, включая гамма-кривую, баланс белого, контрастность, chroma и т. д. может быть запрограммирован через интерфейс SCCB. Датчик изображения использует уникальную технологию датчика для улучшения качества изображения и уменьшения острых и стабильных цветовых изображений за счет уменьшения или устранения оптических или электронных дефектов, таких как фиксированный шум рисунка, размазывание и плавающий.

Этот модуль камеры только приводит к некоторым контактам чипа датчика CSP посылка и оптического объектива. Без интегрированных периферийных компонентов он должен быть разработан сам по себе.

OV5640

В OV5640 представляет собой 1/4 дюйма КМОП-матрица QSXGA (2592*1944) Датчик изображения, которая обеспечивает полное 500 W пикселей разрешение камеры со встроенным модулем автофокусировки (AF) любой велосипедной поездке. Соотношение цена/производительность. Датчик небольшого размера и низкого рабочего напряжения. Все функции одной камеры QSXGA и процессора обработки изображений. Через управление шиной SCCB, он может выводить 8/10 битные данные изображения различных разрешений, таких как полный кадр, суб-выборка, Зумирование и обветривание. Изображение QSXGA этого продукта может достигать 15 кадров в секунду (до 30 кадров для изображений 1080 P, 60 кадров для изображений 720 P и 120 кадров для разрешения QVGA). Пользователи имеют полный контроль за качеством изображения, форматом данных и передачей. Все функции обработки изображений, включая гамма-кривую, баланс белого, контрастность, chroma и т. д. может быть запрограммирован через интерфейс SCCB. Датчики изображения используют уникальную сенсорную технологию для улучшения качества изображения и уменьшения острых и стабильных цветовых изображений за счет уменьшения или устранения оптических или электронных дефектов, таких как фиксированный шум рисунка, размазывание и плавание.Параметры:Использует 1,4 мкм * 1,4 мкм Размер пикселя и использует технологию для более высокой производительности (высокая чувствительность, низкий перекрестный помех и низкий уровень шума)Функции автоматического контроля изображения: Автоматическая экспозиция (AEC), автоматический баланс белого (AWB), автоматическое устранение полос на светильник,Автоматическая калибровка уровня черного (ABLC) и автоматический фильтр полосы пропускания (ABF).Поддержка контроля качества изображения: Регулировка насыщенности цвета, регулировка тона, гамма-калибровка, резкость и калибровка объективаСтандартный интерфейс SCCB, совместимый с интерфейсом IICПоддержка RawRGB, RGB (RGB565/RGB555/RGB444), CCIR656, YUV (422/420),YCbCr (422) и форматы вывода сжатого изображения (JPEG)Поддержка вывода размера изображения QSXGA (500 Вт) и масштабирование до любого другого размераПоддержкой флэш-памятиПоддержка масштабирования изображения, панорамирования и настроек окнаПоддержка сжатия изображения для вывода данных изображения JPEGПоддержка цифрового видеоинтерфейса (DVP) и интерфейса MIPIПоддержка АвтофокусВстроенный микропроцессорЭтот модуль камеры только приводит к некоторым контактам чипа датчика CSP посылка и оптического объектива. Без интегрированных периферийных компонентов он должен быть разработан сам по себе.
