Описание

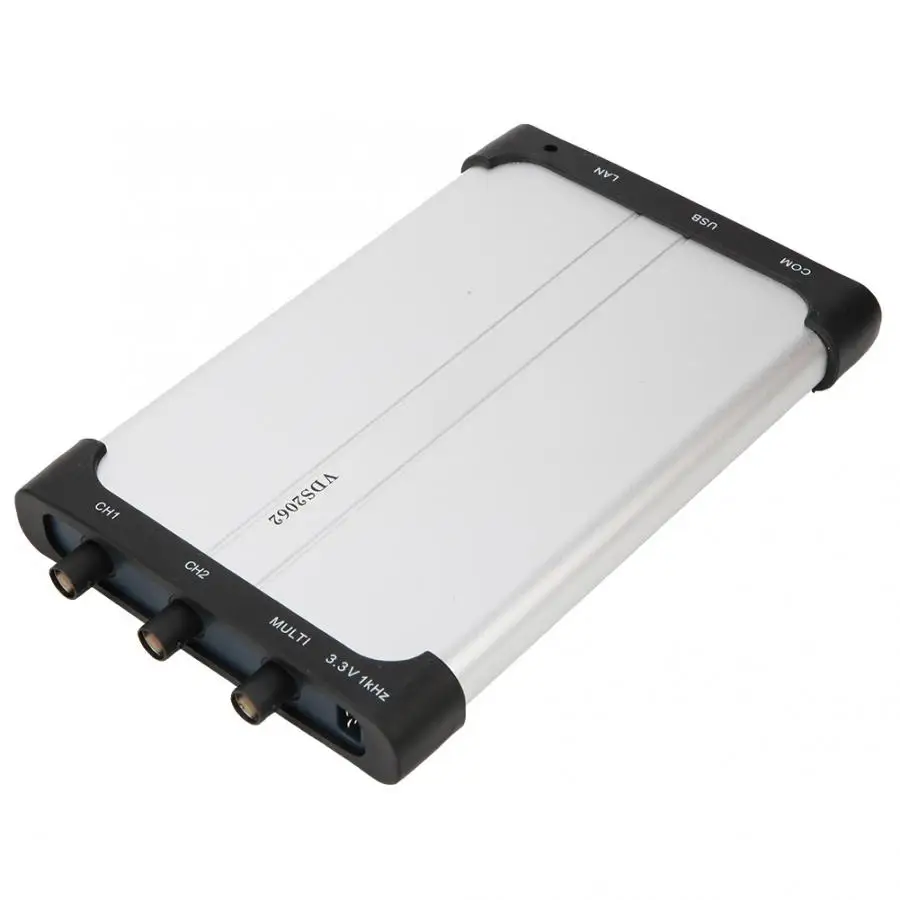

Owin VDS2062 60 МГц 2 канала 1 GSa/s Виртуальный USB осциллограф
Особенности:
1. Множественные функции: тест пропуска/сбоя, находчивая функция триггера, отслеживание динамического курсора, запись сигнала, анализатор спектра FFT и функция воспроизведения.
2. Owin VDS2062 2-канальный Виртуальный осциллограф является осциллографом, который может подключаться непосредственно к ПК через usb-соединение.
3. Хороший Механический дизайн с небольшим размером, который легко переносить.
4. Приспосабливает пользователей с частотой пропускания 60 МГц, частотой выборки 1 GSa/s в реальном времени и несколькими режимами триггера-кромкой, видео, наклоном, импульсом и чередом. Его usb-питание облегчает мобильные испытания при бесмощных условиях.
5. Подходит для портативных компьютеров, настольного ПК и ремонта/крепления производственной линии.
Параметры:
Тип изделия: осциллограф
Материал: АБС + ПВХ
| Модель> | VDS2062> |
| Пропускная способность> | 60 МГц> |
| Канал> | 2 + 1 (мульти)> |
| Частота дискретизации> | 1GSa/s> |
| Горизонтальная шкала (s/div)> | 2ns/div-100s/div, шаг за 1-2-5> |
| Времени нарастания импульсов> | ≤5. 8 ns> |
| Запись Длина> | 10 м> |
| Вход муфта> | DC, AC, GND> |
| Вход сопротивление> | 1MΩ±2%, параллельно с 10pf±5pf> |
| Каналы изоляции> | 50 Гц: 100: 1, 10 МГц: 40: 1> |
| Вход Напряжение> | 40 В (PK-PK) (DC + AC, PK-PK)> |
| DC усиления точность> | ± 3%> |
| DC точности> | Average≥16: ± (3% Чтение + 0.05div)> |
| Зонд коэффициент затухания> | 1x, 10x, 100x, 1000x> |
| Ответ LF (AC,-3 дБ)> | ≥10 Гц (на входе, AC муфта,-3 дБ)> |
| Частота дискретизации/точность времени реле> | 150 ps> |
| Интерполяция> | Грех (х)/х> |
| Точность интервала (T) (полная полоса пропускания)> | Один: ± (1 интервал времени + 100 ppm x Чтение + 0.6ns), средний и; 16: ± (1 интервал времени + 100 ppmxreading + 0.4ns)> |
| Вертикальное разрешение (A/D)> | 8 бит (2 канала одновременно)> |
| Вертикальной чувствительностью> | 2 мВ/div-5V/div> |
| Триггер Тип> | Край, пульс, видео, наклон, чередование> |
| Режим запуска> | Авто, нормальный, одиночный> |
| Уровень триггера> | ± 5 делений от центра экрана> |
| Режим приобретения> | Образцы, обнаружение и среднее> |
| Частота линии/поля (видео)> | Стандарт NTSC, PAL и SECAM> |
| Измерение курсора> | V andT между курсоры> |
| Автоматическое измерение> | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, период, время подъема, время падения, задержка A-B, задержка A-B, + ширина, -Ширина, + пошлина,-Duty> |
| Сигналов математика> | +,-, Invert, FFT> |
| Лиссажу рисунок> | Ширина ремешка:Полная пропускная способность> |

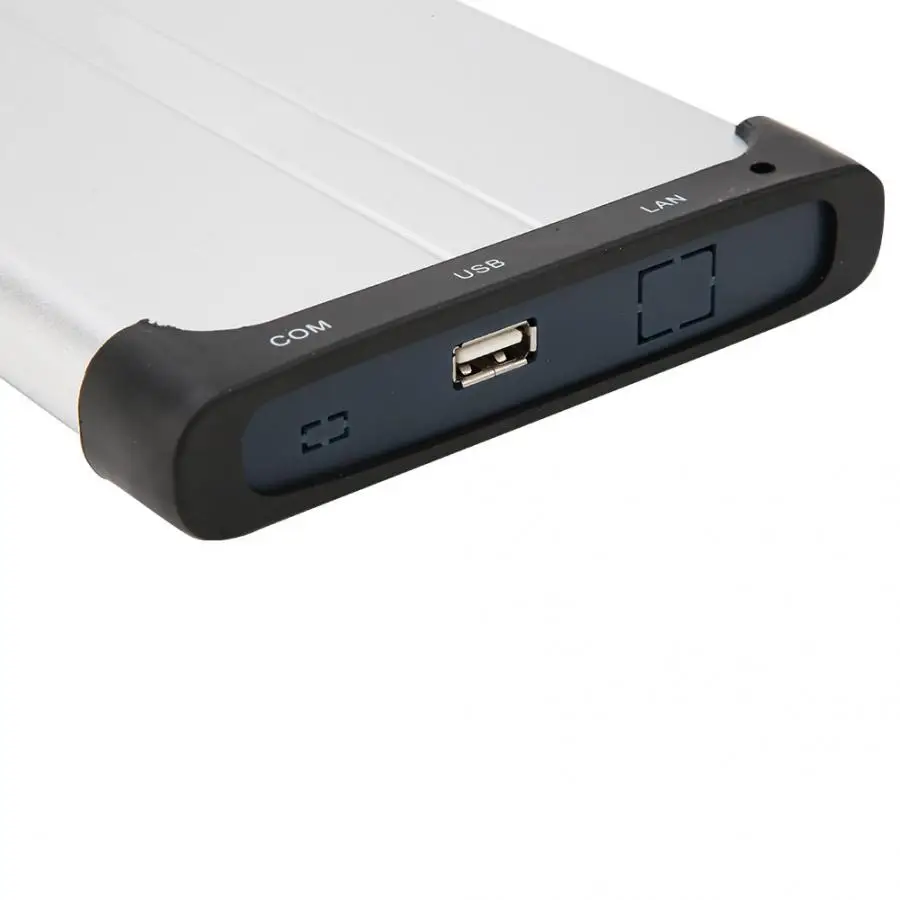

| Связь Интерфейс> | USB 2,0, LAN (опционально)> |
| Многофункциональная Интерфейс> | Сигнал Тип:Синхронизированный вход/выход, передача/сбой, внешний триггер вход> |
| Уровень Стандартный> | Ttl> |
| Питание> | 5,0 V/1.5A> |
| Мощность потребления> | ≤6. 5 Вт> |
| (Ш x В x Г)> | 190x120x18 (мм)/7,5x4,7 x 0.7in > |
| Вес (без упаковки)> | Около 781 г/27,54 унций > |
Посылка список:
1 x осциллограф
Инструкция (1 шт.)
CD-диск-1 шт.
USB кабель (1 шт.);
2 х зонд
2 комплекта x Регулировка зонда
Характеристики
- Бренд
- owon
- Материалы для самостоятельного изготовления
- Электрический
- Разрешение дисплея
- 640*480 Пикселей
- Размер дисплея
- 2.9 Дюйм(ов) и Под
- Цифровых каналов
- 2
- Ширина браслета
- 60-99 МГц
- Частота дискретизации в реальном времени
- 1GSa/S
