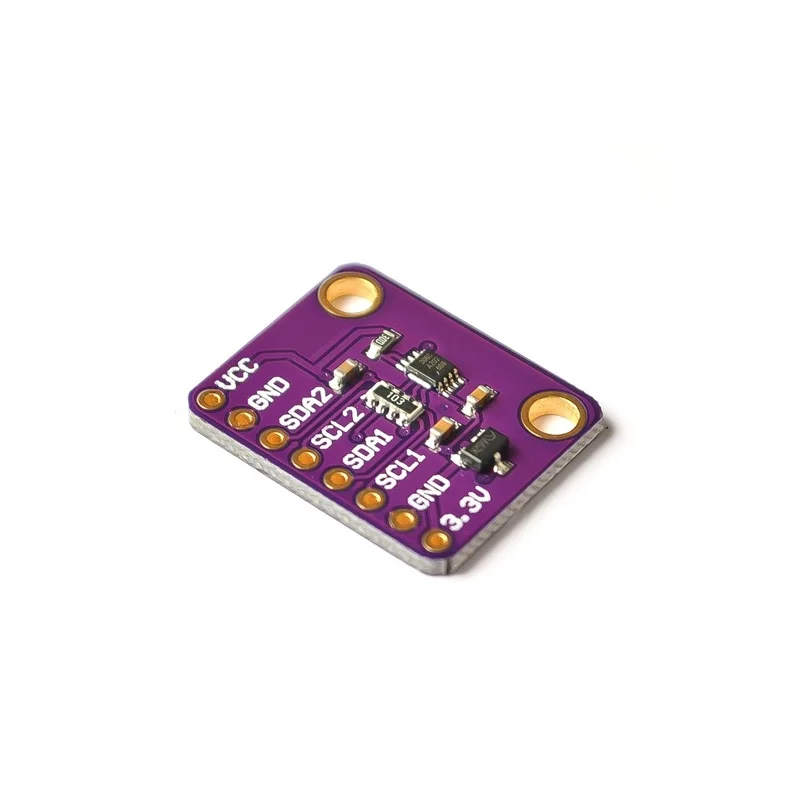

PCA9306 2-бит двунаправленный I2C шина и SMBus напряжение преобразователь уровня

Описание

Pca9306 2-бит двунаправленный I2C шина и SMBus напряжение преобразователь уровня

Устройство 9306-это двойной двунаправленный переводчик уровня напряжения iec и SMBus с входом enable (EN), и работает от 1,2-V до 3,3-V VREF1 и 1,8-V до 5,5-V VREF2.Устройство PCA9306 позволяет осуществлять двунаправленный перевод напряжения между 1,2 в и 5 в без использования штифта направления. Низкое сопротивление (RON) переключателя позволяет производить соединения с минимальной задержкой распространения. Когда EN высок, переключатель переводчика включен, и SCL1 и SDA1 I/O подключены к SCL2 и SDA2 I/O соответственно, что позволяет двунаправленный поток данных между портами. Когда EN низкий, переключатель переводчика выключен, и состояние с высоким сопротивлением существует между портами.В дополнение к преобразованию напряжения устройство PCA9306 может использоваться для изоляции шины 400-кгц от шины 100-кгц, управляющей EN pin, и отключения медленной шины во время быстрой связи.
