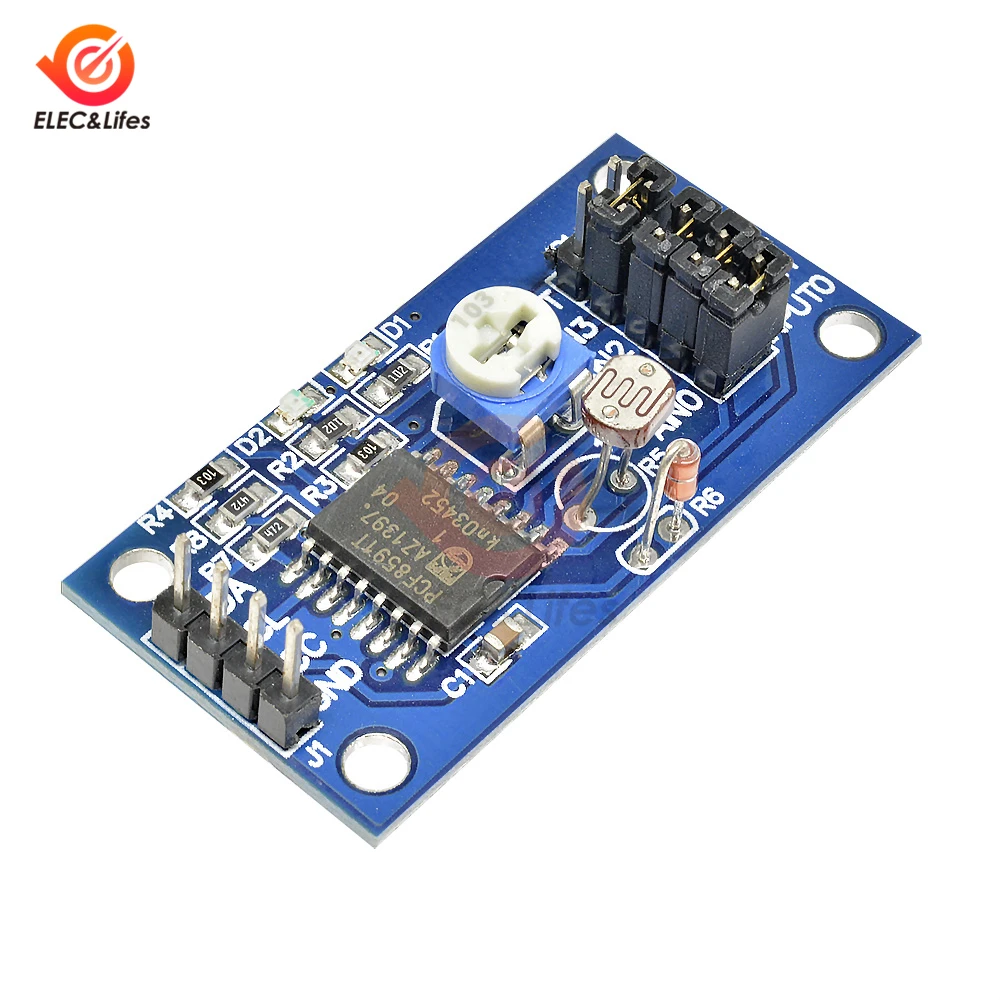

PCF8591 модуль AD/DA конвертер конверсионная плата для Arduino Raspberry Pi DIY

Описание

Пункт продажи

В PCF8591 представляет собой единое питания, низкая мощность 8 COMS a/D, ljrevtyns ghjnbd frwtgnf конвертер чип с 4-четырехканальный аналоговый ввод канала, аналог выходной канал и в I2C интерфейс шины. IPC устройства определяется по адресу нижнего трехкристальный A0, A1 и A2, так что оборудование не может быть добавлено к автобусу I2C для подключения до восьми устройств одного типа. Устройство оснащено несколькими аналоговыми входами, отслеживанием и удержанием микросхем, преобразованием 8 бит A/D и восьмию функциями преобразования D/A. A/D и D/коэффициент конверсии определяется самым высоким коэффициентом передачи шины 2c.Особенности:Одиночный блок питания;2,5 V ~ 6 V нормальный рабочий диапазон напряжения питания;Ввод данных/выход через автобус I2C завершен;Адрес устройства определяется тремя контактами;Частота дискретизации определяется частотой передачи шины 2c;Четыре аналоговых входа могут быть запрограммированы как Единичные или дифференциальные входы;Можно настроить для преобразования номера канала, который будет автоматически добавлен;Аналоговое напряжение от VSS до VDD;Функция отслеживания и удержания на чипе;8-битный последовательного приближения A/D преобразования;Размножайте аналоговый выход D/A конвертер.Описание:Чип модуля PCF8591T, чип, посылкаПоддержка 4 аналоговое напряжение Вход Сигнала сбора (диапазон входного напряжения 0-5 В)Индикатор питания модуля 1 (D1)Используйте индикатор DA (D2), модуль, когда выходное напряжение DA достигает определенного значения, индикатор включен. Когда напряжение выше, свет включен.Модуль интегрирует входное напряжение 0-5 в на месте (регулировка входного напряжения через сине-белый потенциометр)Модуль интегрирует фото-резистор (модель: 5537) для сбора интенсивности окружающего света через ADМодуль Интегрированный способ термистор (модель: MF58) температура окружающей среды собран ADРазмер печатной платы: 48 мм * 25 мм * 1,6 ммИзогнутый дизайн углов качественной панели не поцарапает вашу руку. С диаметром отверстия для позиционирования 3,1 мм, легко использовать 3 мм медный столбик фиксированныйСуществует два вида подключения:Left 4 иглы:Интерфейс передачи данных SDA IIC подключен к порту IO микроконтроллера (P2.0)Интерфейс SCL IIC clock подключен к порту микроконтроллера IO (P2.1)Катодный интерфейс внешнего источника питания VCC 3,3/5 V источник питания положительныйGND отрицательный интерфейс внешний 3,3/5 V отрицательный источник питанияПравая 8 pin-код:Выходной порт AOUT module DAAIN3 аналоговые входные сигнальный интерфейсAIN2 аналоговые входные сигнальный интерфейсAIN1 аналоговые входные сигнальный интерфейсAIN0 аналоговые входные сигнальный интерфейс 0В INPUT3 аналоговые входные сигнальный интерфейс 3Входной порт сигнала INPUT2 термистора подключен кПодключите INPUT1 к входному порту фоторезистораВход 0 подключен к входу сигнала потенциометра
